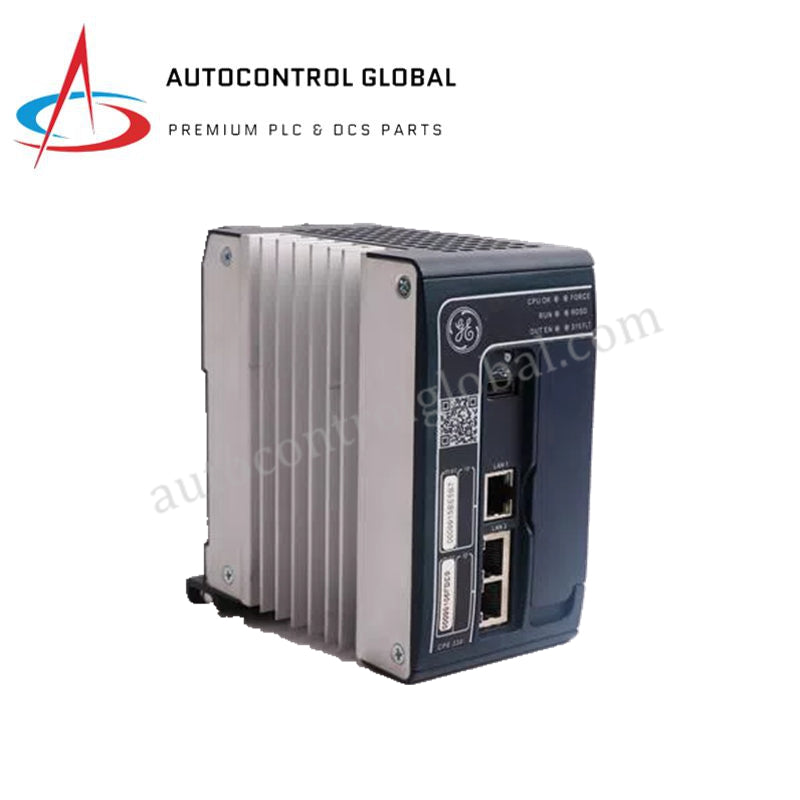

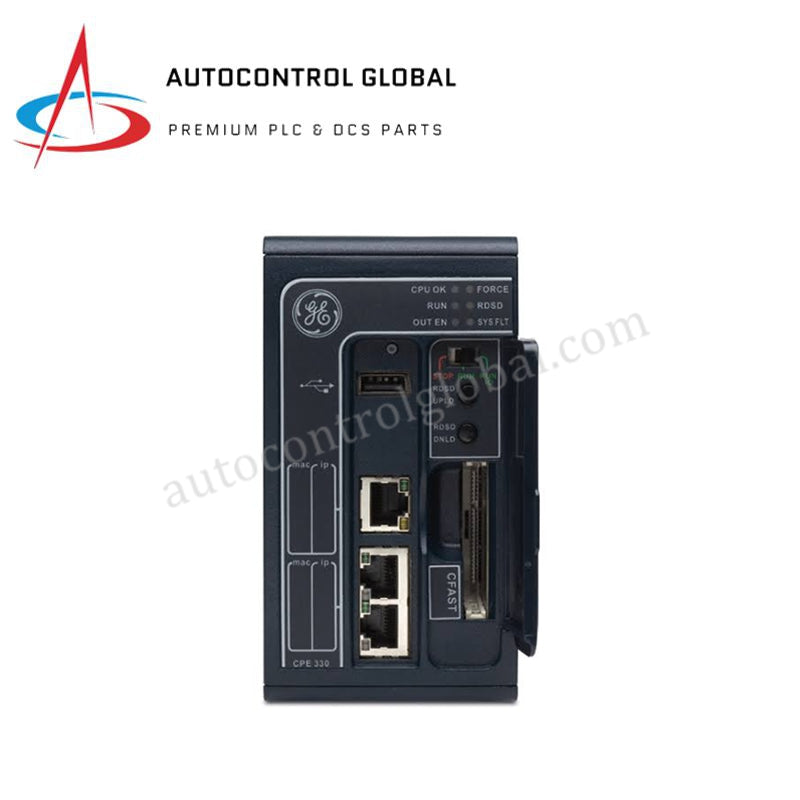

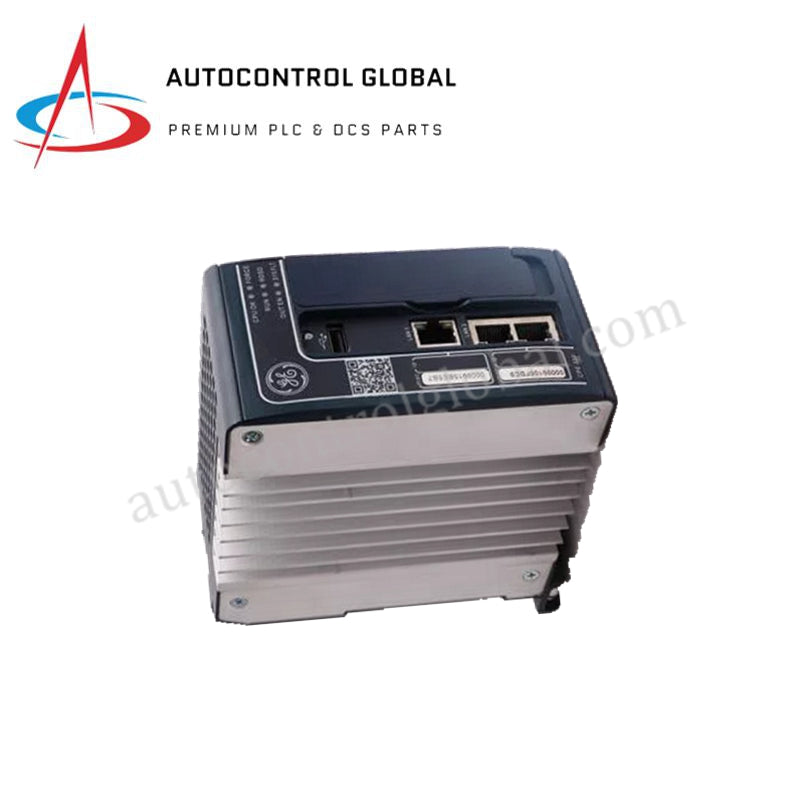

GE IC695CPE330CA IC695CPE330 PACSystems RX3i CPU valdiklis
Manufacturer: GE Fanuc
-
Part Number: IC695CPE330CA
Condition：New with Original Package
Product Type: Centriniai procesoriai
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IC695CPE330CA PACSystems RX3i valdiklis
GE IC695CPE330CA, taip pat kataloguose nurodomas kaip IC695CPE330 procesoriaus modulis, yra specializuotas aparatinės įrangos komponentas, skirtas centriniam logikos apdorojimui ir kelių protokolų tinklo operacijoms PACSystems RX3i platformose. Modulis turi 1 GHz dviejų branduolių procesorių ir 64 MB naudotojo atminties, todėl vykdo didelės apimties I/O skenavimo ciklus ir valdo realiojo laiko lauko magistralės duomenų mainus per galinės plokštės sąsajas.
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | IC695CPE330CA |
| Prekės ženklas | GE |
| Kilmė | Standartinė pramoninė gamyba |
| Svoris | 1,47 kg |
| Matmenys | Standartinis RX3i vieno lizdo modulio formos faktorius |
| Darbinė temperatūra | nuo 0 iki 60 laipsnių C |
| Energijos suvartojimas | Tiekiamas iš RX3i galinės plokštės magistralės maitinimo šaltinio |
| Bazinis modelis | IC695CPE330 |
| Procesorius | 1,0 GHz dviejų branduolių CPU |
| Naudotojo atmintis | 64 MB RAM, 64 MB NVRAM |
| Diskrečiojo I/O talpa | 32 tūkst. bitų |
| Analoginio I/O talpa | 32 tūkst. žodžių |
| Eterneto prievadai | 3 x 10/100/1000 Mbps RJ-45 (LAN 1 vienas prievadas, LAN 2 du komutuojami prievadai) |
| Palaikomi protokolai | PROFINET, OPC UA, SRTP, Modbus TCP/IP, EGD, DNP3, IEC-61850 |
Galinės plokštės magistralės ryšio sparta ir deterministiniai tinklai
IC695CPE330CA valdiklis užtikrina didelę galinės plokštės magistralės ryšio spartą visame RX3i stovo išdėstyme, todėl duomenys deterministiškai perduodami tarp vietinių I/O modulių ir nuotolinių plėtinių. Tiesiogiai integruodamas į PROFINET ir EtherNet/IP deterministinius tinklus per savo komutuojamus LAN prievadus, įrenginys nukreipia kadrus, užtikrindamas mažą perdavimo delsą. Programinės aparatinės įrangos suderinamumas su „flash“ atmintimi leidžia atnaujinti sistemą internetu ir išlaikyti valdymo konfigūracijų sinchronizaciją aktyvaus veikimo metu.
Dažnai užduodami klausimai
K: Kaip IC693/IC695 maitinimo atsarginio palaikymo funkcija veikia be baterijos IC695CPE330CA?
A: Modulis naudoja išorinį IC695ACC402 energijos bloką, kuris išjungimo metu tiekia maitinimą, kad naudotojo atminties turinys būtų įrašytas į vidinę nepastoviąją „flash“ atmintį.
K: Ar LAN 1 ir LAN 2 gali vienu metu veikti nepriklausomuose IP potinkliuose?
A: Taip, LAN 1 veikia kaip atskira vieno prievado eterneto sąsaja, o LAN 2 du prievadus valdo per integruotą vidinį komutatorių, todėl skirtinguose potinkliuose galima atskirti fizinius ir loginius tinklus.
Montavimo vietoje gairės
- Prieš įstatydami modulį į galinės plokštės jungtį arba išimdami jį iš jos, atjunkite RX3i bazinės plokštės maitinimą.
- Prijunkite 6 kategorijos ekranuotus vytos poros kabelius prie RJ-45 prievadų ir užtikrinkite, kad kiekvieno linijos segmento ilgis neviršytų 100 metrų.
- Kabelio ekrano pynės gnybtus prijunkite prie korpuso varinės įžeminimo šynos, kad aukšto dažnio pramoniniai trukdžiai būtų nukreipti nuo vidinių skaitmeninių magistralių.
- Virš stovo ir po juo palikite pakankamą vertikalų oro srauto tarpą, kad 0–60 laipsnių C darbinės temperatūros ribose būtų užtikrinta natūrali šiluminė konvekcija.
