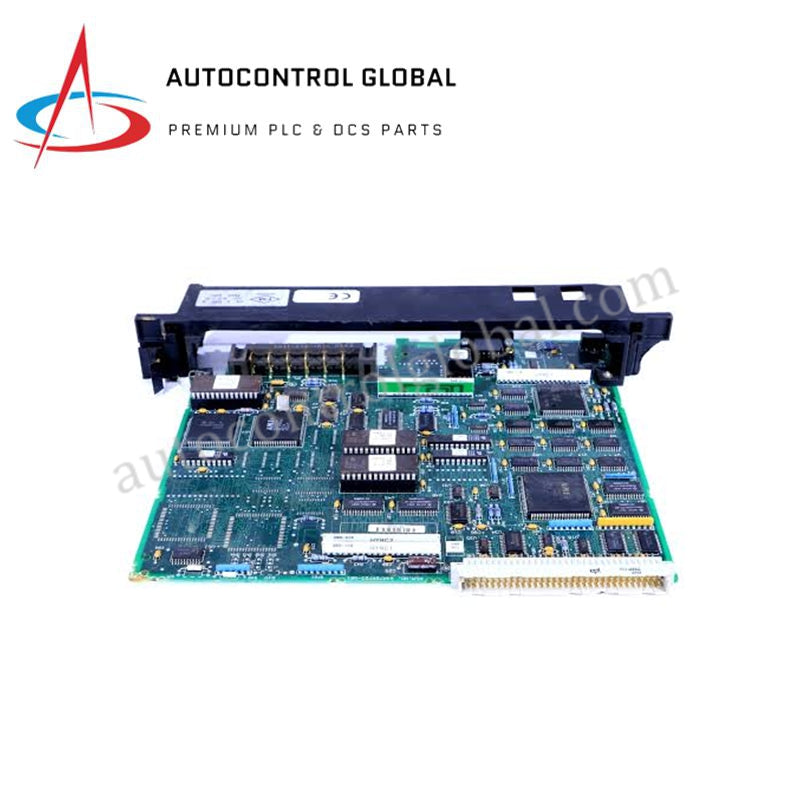

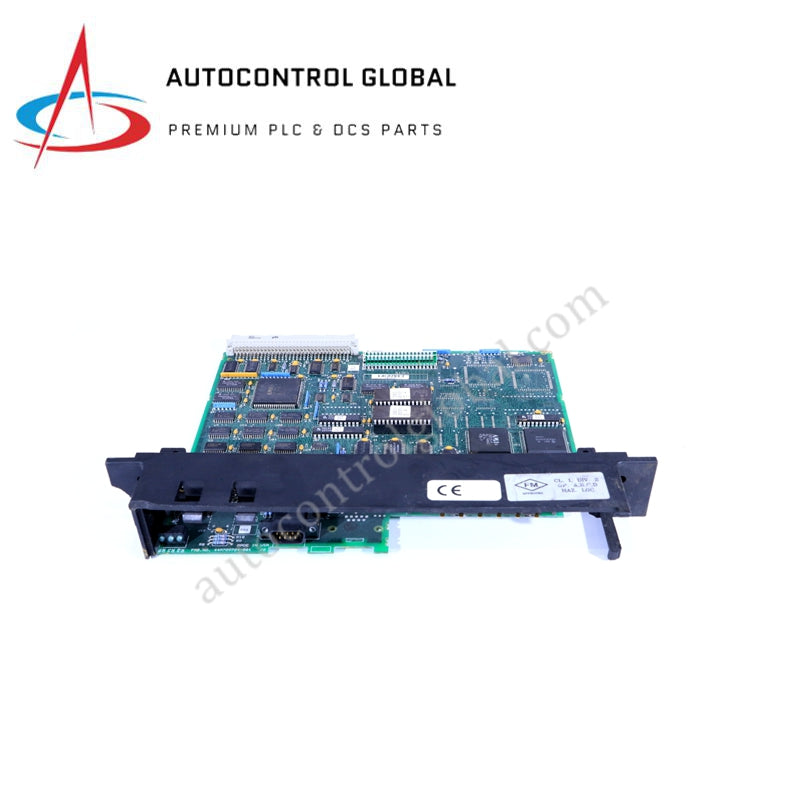

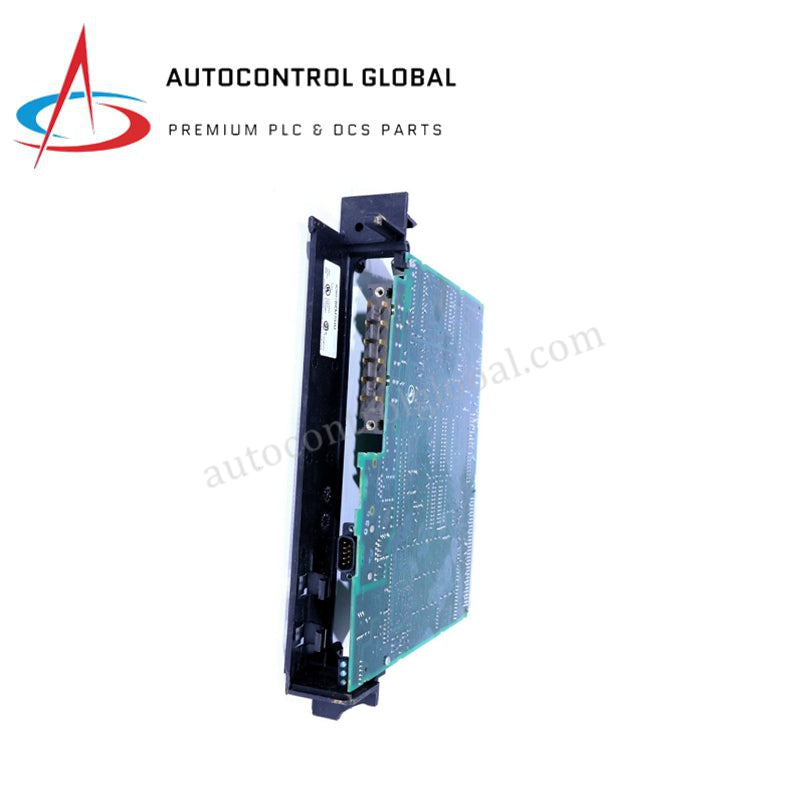

GE IC697BEM731U Series 90-70 „Genius“ magistralės valdiklio modulis
Manufacturer: GE Fanuc
-
Part Number: IC697BEM731U
Condition：New with Original Package
Product Type: Magistralės valdiklio moduliai
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IC697BEM731U Series 90-70 Genius magistralės valdiklio modulis
GE IC697BEM731U, taip pat kataloguose nurodomas kaip IC697BEM731 Genius magistralės valdiklio modulis, yra specializuotas aparatinės įrangos komponentas deterministiniam perdavimui pagal žetono principą ir įvesties bei išvesties sąsajų valdymui GE Fanuc Series 90-70 PLC platformose.
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | IC697BEM731U |
| Prekės ženklas | GE |
| Kilmės šalis | JAV |
| Svoris | 0,5 kg (1,1 svar.) |
| Matmenys | 4,6 cm x 29,2 cm x 22,9 cm (1,8 col. x 11,5 col. x 9,0 col.) |
| Darbinė temperatūra | 0–60 °C (32–140 °F) |
| Laikymo temperatūra | -40–70 °C (-40–158 °F) |
| Energijos sąnaudos | +5 VDC, įprastinė galinės plokštės srovė ~1,2 A |
| Įrenginių skaičius | Iki 31 įrenginio vienoje magistralėje (Genius blokai, BIU, DCM) |
| Magistralės sparta | 153,6 kbps standartinė, 153,6 kbps išplėstinė, 76,8 kbps, 38,4 kbps |
| Izoliacija | 1500 VAC magistralės ir galinės plokštės loginė izoliacija |
| Magistralės prievadai | 1 Genius magistralės prievadas (dvikoaksis, 50 omų) |
| Konfigūracijos saugykla | Nejautrioji atmintis (per CPU arba rankinį monitorių) |
Galinės plokštės magistralė ir deterministiniai tinklai
Modulis palaiko ryšį su CPU per didelės spartos VMEbus dviejų prievadų RAM, todėl galima realiuoju laiku susieti atmintį nesulėtinant valdiklio ciklų. Galinės plokštės magistralės ryšio sparta ir aparatinės programinės įrangos atmintinės suderinamumas užtikrina deterministinį duomenų mainų tinkle vykdymą. Aparatinė įranga valdo visuotinius duomenų perdavimus ir diagnostinių duomenų teikimą, todėl paskirstytuose Genius stovuose užtikrinamas stabilus ryšys ir didelis įvesties bei išvesties tankio mastelis.
Dažnai užduodami klausimai
K: Ar IC697BEM731U modulį galima pakeisti, kai VME galinė plokštė yra įjungta?
A: Ne, modulis nėra keičiamas veikiant sistemai. Prieš montuodami arba išimdami modulį visada išjunkite stovo maitinimą, kad išvengtumėte aparatinės įrangos pažeidimų ar atminties sugadinimo.
K: Kaip konfigūruojamas modulis, jei neprijungtas rankinis monitorius?
A: Plokštė savo veikimo parametrus, įskaitant nuoseklųjį adresą ir priskirtą duomenų perdavimo spartą, gauna tiesiogiai iš CPU konfigūracijos, sugeneruotos naudojant „Proficy Machine Edition“ arba „Logicmaster 90“ programinę įrangą.
Montavimo vietoje gairės
Įstatykite IC697BEM731U į vieną Series 90-70 stovo lizdą, kai sistemos maitinimas išjungtas. Tvirtai priveržkite plokštės fiksavimo varžtus, kad būtų užtikrintas nenutrūkstamas važiuoklės ekrano įžeminimas. Belden 9182 ekranuotą dvikoaksį kabelį tieskite tiesiai prie priekinių gnybtų jungčių, o bendrą linijos ilgį išlaikykite nurodytose ribose pagal sukonfigūruotą duomenų perdavimo spartą (iki 7 500 pėdų, kai sparta 38,4 kbps). Abiejuose fiziniuose tinklo galuose, tarp nuosekliosios linijos gnybtų, sumontuokite atitinkamus 75 arba 150 omų magistralės galinius rezistorius, kad išvengtumėte signalo atspindžių.
