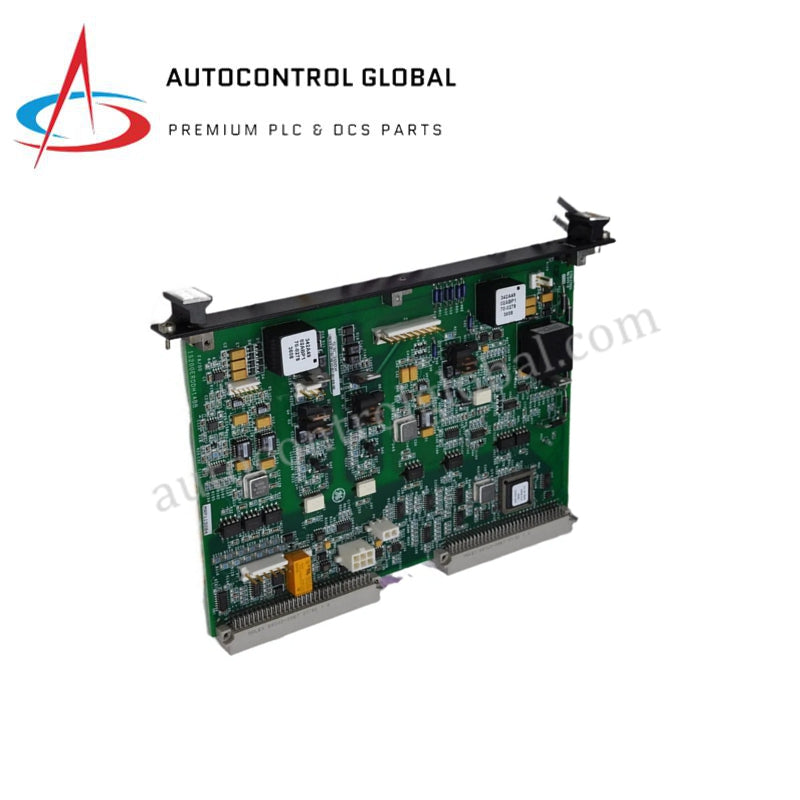

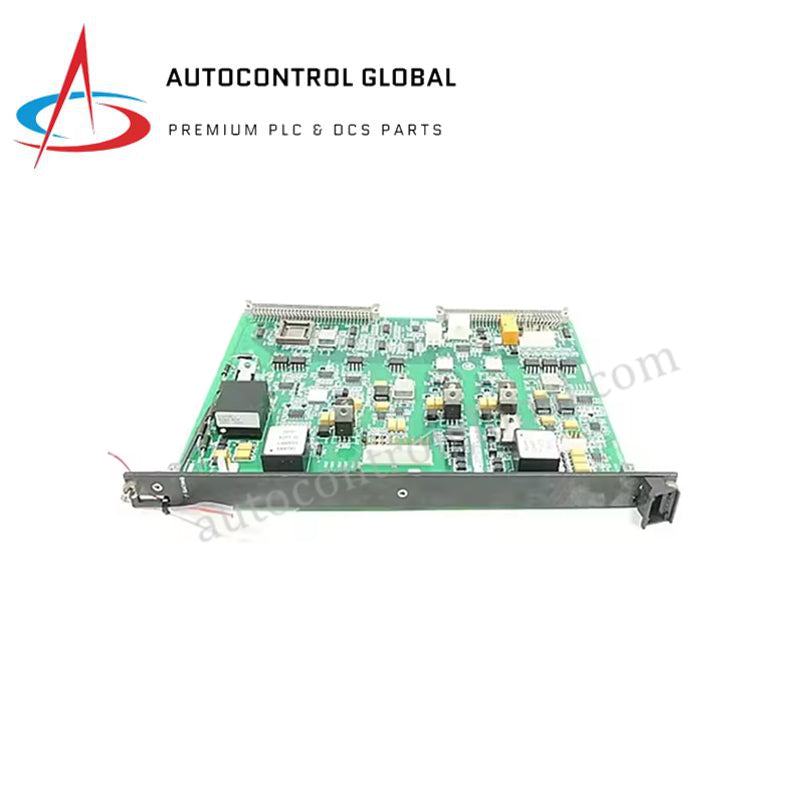

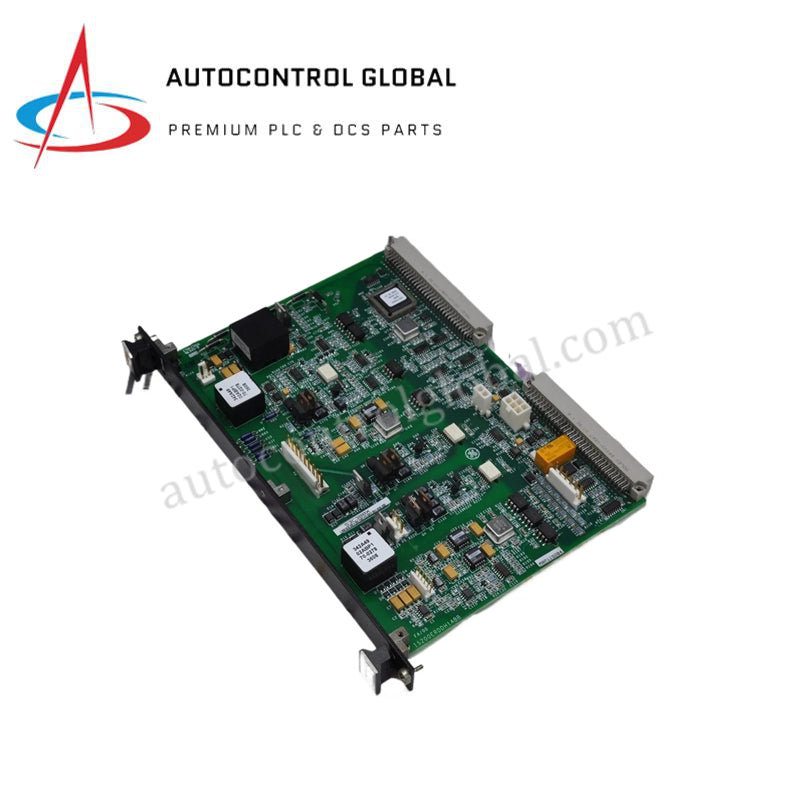

GE Mark VI IS200EROCH1ACD žadintuvo reguliatoriaus išvesties plokštė

„General Electric“ IS200EROCH1ACD Mark VI žadintuvo reguliatoriaus išvesties plokštė

„General Electric“ IS200EROCH1ACD, taip pat kataloguose nurodoma kaip IS200EROC žadintuvo reguliatoriaus išvesties plokštė, yra specializuotas aparatinės įrangos komponentas, skirtas valdomiems žadinimo signalams vykdyti Mark VI valdymo platformose.

Aparatinės įrangos specifikacijos

Deterministinis tinklo ryšys ir programinės aparatinės įrangos suderinamumas

„General Electric“ IS200EROCH1ACD per galinės plokštės magistralę palaiko ryšį su Mark VI procesorių moduliais ir perduoda generatoriaus žadinimo nuostatas be perdavimo delsos. Vidinė logika nuolat stebi išėjimo kanalo būsenos grįžtamąjį ryšį, kad kintant apkrovai būtų išlaikytas nekintantis signalo mastelis.

Plokštėje įdiegta programinės aparatinės įrangos atmintinės suderinamumo tikrinimo funkcija, kuri įjungus maitinimą palygina plokštės versijos indeksus su sistemos valdiklio vykdymo programine įranga. Integruota viršįtampių slopinimo grandinė ir 1500 V izoliacijos barjeras atskiria generatoriaus lauko reguliavimo grandinę nuo vidinių skaitmeninių galinės plokštės linijų ir neleidžia trumpalaikiams grįžtamojo ryšio signalams pasiekti pagrindinės valdymo elektronikos.

Dažniausiai užduodami klausimai

K: Kaip IS200EROCH1ACD užtikrina pagrindinį maitinimą iš galinės plokštės?

A: Plokštė gauna nominalų 28 VDC maitinimą tiesiogiai iš Mark VI sistemos galinės plokštės magistralės; priklausomai nuo vidinės reguliavimo apkrovos, jos vartojama srovė yra nuo 400 mA iki 800 mA.

K: Kokios apsaugos priemonės neleidžia lauko pereinamiesiems procesams pažeisti skaitmeninės logikos galinėje plokštėje?

A: 1500 V galvaninės izoliacijos barjeras kartu su plokštėje esančiu EMI ekranavimu ir viršįtampio apsaugos grandinėmis neleidžia išoriniams lauko įtampos šuoliams prasiskverbti į vidines logines grandines.

K: Ar IS200EROCH1ACD galima keisti neišjungus maitinimo, kai generatorius veikia?

A: Ne, prieš išimdami modulį techninės priežiūros specialistai privalo visiškai išjungti spintos galinės plokštės maitinimą ir atjungti išėjimo gnybtų grandines, kad būtų išvengta induktyviosios iškrovos nutrūkus grandinei ir magistralės gedimo suveikimo.

Montavimo vietoje gairės

Tvirtai įstatykite IS200EROCH1ACD plokštę į priskirtą Mark VI stovo lizdą ir stipriai priveržkite tvirtinimo varžtus prie rėmo, kad būtų užtikrintas nepertraukiamas korpuso įžeminimas. Patikrinkite, ar darbinė temperatūra spintoje neviršija nurodyto diapazono nuo -30 laipsn. C iki +70 laipsn. C.

Nuveskite lauko laidus tiesiai į tam skirtas gnybtų jungtis ir įsitikinkite, kad visi varžtiniai gnybtai priveržti rekomenduojamu sukimo momentu, kad nesusidarytų didelės varžos kontaktai. Generatorius lauko signalų kabelius tieskite atskirame įžemintame kanale, laikydami juos atokiau nuo aukštosios įtampos kintamosios srovės laidininkų, kad būtų sumažintas EMI indukavimas. Prieš prijungdami laidus prie gnybtų ar atlikdami jų techninę priežiūrą, patikrinkite, ar sistemos maitinimas yra izoliuotas.
