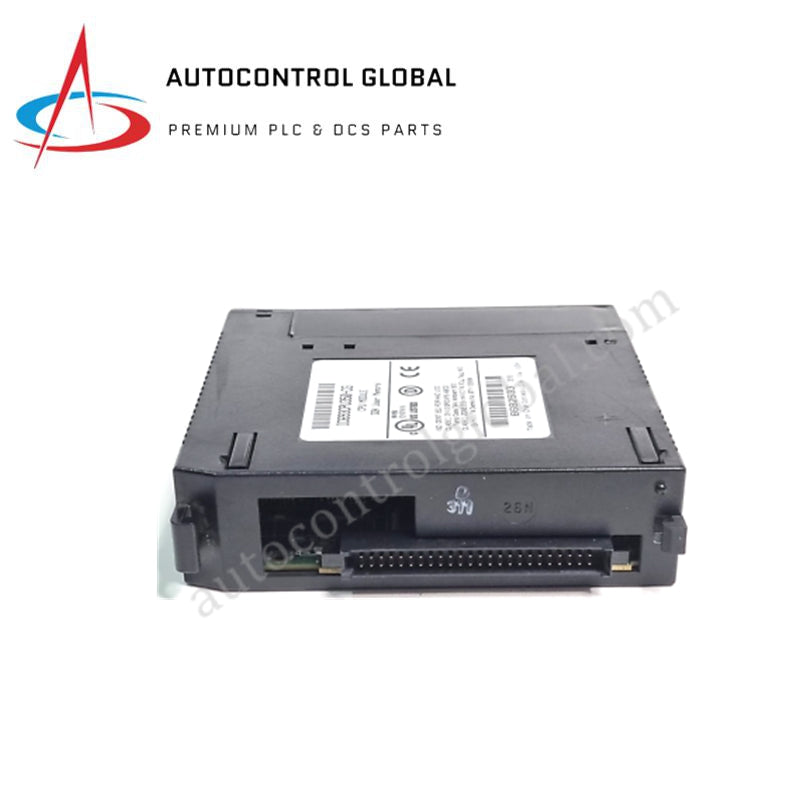

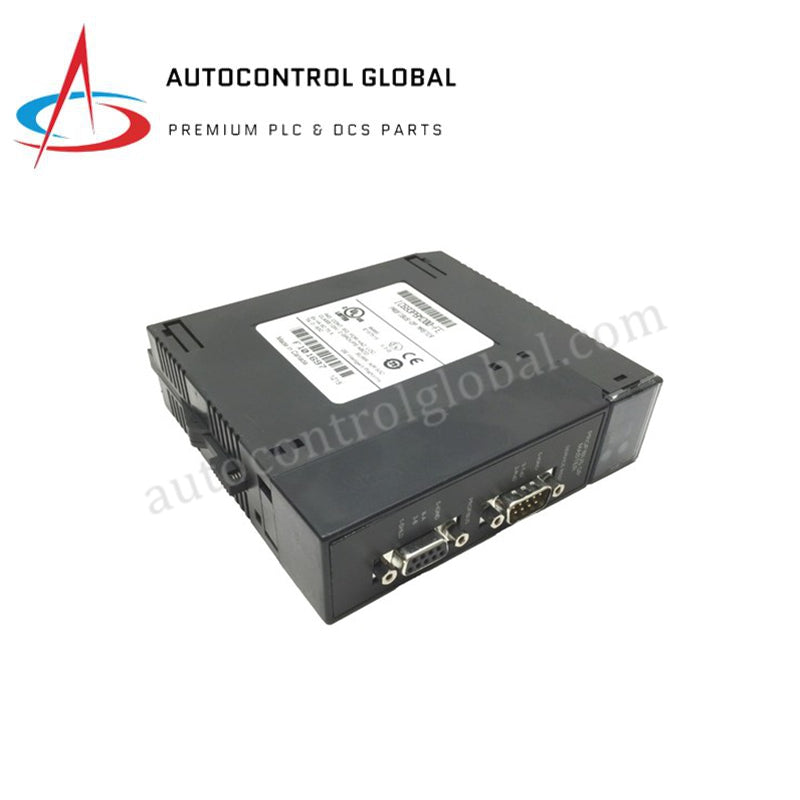

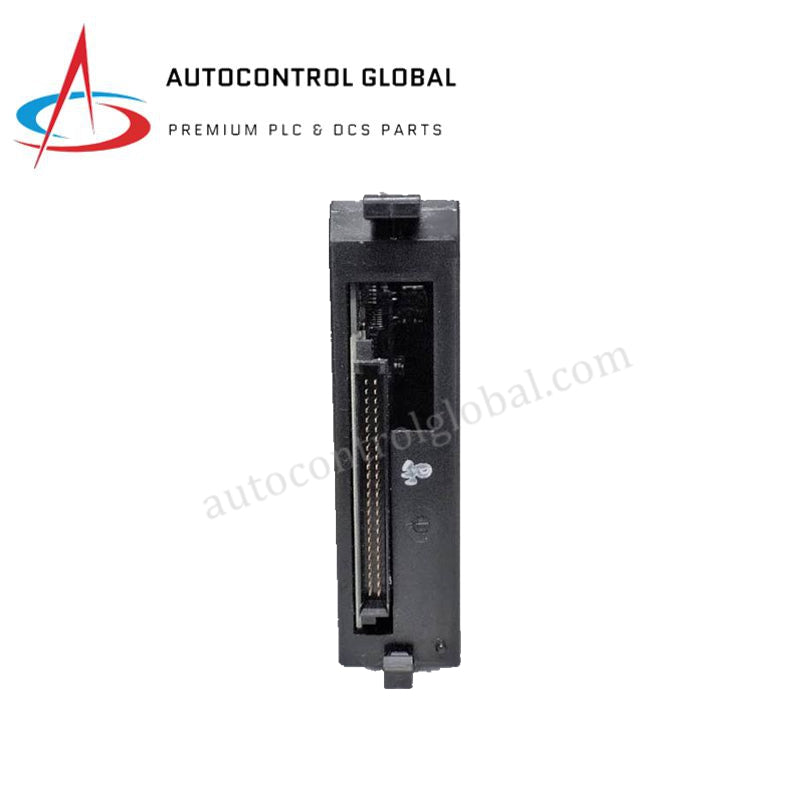

GE 90-30 serijos IC693CPU350-CG procesoriai su CPU
Manufacturer: GE Fanuc
-
Part Number: IC693CPU350-CG
Condition：New with Original Package
Product Type: CPU procesoriai
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693CPU350-CG Series 90-30 procesoriaus modulis
GE Fanuc IC693CPU350-CG, taip pat kataloguose nurodomas kaip IC693CPU350 procesorius, yra specializuotas aparatinės įrangos komponentas, skirtas centralizuotam logikos vykdymui ir išplėtimo stovų koordinavimui GE Series 90-30 platformose.
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | IC693CPU350-CG |
| Prekės ženklas | GE Fanuc |
| Kilmė | JAV |
| Svoris | 0,68 kg bazinis |
| Matmenys | Vieno lizdo Series 90-30 modulio formos koeficientas |
| Darbinė temperatūra | Nuo 0 iki 60 °C |
| Energijos sąnaudos | 670 mA iš +5 VDC galinės plokštės magistralės maitinimo šaltinio |
| Mikroprocesorius | 80386EX (25 MHz taktinis dažnis) |
| Nuskaitymo vykdymo sparta | 0,22 ms 1K Būlio instrukcijų |
| Naudotojo programos atmintis | Standartinė 32 KB (konfigūruojama iki 240 KB naudojant Firmware Release 9.0 ir naujesnę versiją) |
| Diskrečiųjų įvesčių ir išvesčių talpa | 2 048 įvestys (%I), 2 048 išvestys (%Q) |
| Bazinės plokštės palaikymas | Iš viso 8 bazinės plokštės (1 vietinė procesoriaus bazinė plokštė + 7 išplėtimo / nuotolinės bazinės plokštės) |
| Integruoti nuoseklieji prievadai | Modulio priekinėje dalyje nėra (RS-485 SNP/SNP-X per maitinimo šaltinio prievadą) |
Deterministinis vykdymas galinėje plokštėje ir atminties paskirstymas
Apdorojimo įrenginys vykdo realaus laiko kopėčių logiką naudodamas didelės spartos galinės plokštės magistralės ryšio spartą. Veikdamas su 25 MHz 80386EX mikroprocesoriumi, įrenginys išsprendžia Būlio logikos blokus per 0,22 ms 1K instrukcijų ir nuolat nuskaito diskrečiųjų įvesčių bei išvesčių lenteles visose 8 bazinėse plokštėse. Integruotos programinės aparatinės įrangos „flash“ atminties suderinamumas leidžia kintamai paskirstyti registrų atmintį iki 32 640 žodžių, todėl vietiniuose ir išplėtimo galinės plokštės stovuose užtikrinami nuolat sinchronizuoti nuskaitymo ciklai be instrukcijų trūkčiojimo.
Dažnai užduodami klausimai
K: Kaip technikai atlieka pagrindinį programavimą ir nuosekliųjų duomenų stebėjimą, jei šiame procesoriuje nėra ryšio prievadų priekinėje dalyje?
A: Nuoseklusis ryšys nukreipiamas tiesiai per 15 kontaktų D-sub RS-485 prievadą, esantį sistemos maitinimo šaltinio modulyje, naudojant SNP arba SNP-X protokolus, arba per pasirinktinius modulius, įrengtus gretimuose bazinės plokštės lizduose.
K: Kokį poveikį programinės aparatinės įrangos versijos pasirinkimas turi prieinamai naudotojo programos atminčiai ir matematinėms funkcijoms?
A: Firmware Release 9.0 ir naujesnė versija suteikia prieigą prie iki 240 KB atminties ir įjungia slankiojo kablelio matematinius skaičiavimus, o ankstesnės programinės aparatinės įrangos versijos riboja naudotojo prieigą prie atminties iki 80 KB.
K: Koks galinės plokštės srovės poreikis šiam procesoriui atliekant standartines nuskaitymo operacijas?
A: Moduliui reikia nuolat tiekti 670 mA iš pagrindinės +5 VDC galinės plokštės maitinimo linijos, todėl prieš prijungiant papildomus įvesčių ir išvesčių modulius prie pagrindinio stovo būtina griežtai patikrinti srovės biudžetą.
Montavimo vietoje gairės
- Sistemos maitinimo atjungimas: Prieš įdedant arba išimant procesoriaus modulį, išjunkite pagrindinės bazinės plokštės maitinimo šaltinį, kad apsaugotumėte jautrias CMOS logikos grandines nuo maitinimo pereinamųjų procesų.
- Modulio lizdo vieta: Įrenkite įrenginį tik 1 lizde (šalia maitinimo šaltinio) pagrindinėje Series 90-30 bazinėje plokštėje ir įsitikinkite, kad viršutiniai bei apatiniai tvirtinimo spaustukai saugiai užsifiksavo.
- Baterijos gnybtų prijungimas: Kad nutrūkus pagrindiniam kintamosios srovės maitinimui būtų išsaugota naudotojo programos atmintis, prieš įjungdami maitinimą prijunkite vidinės ličio baterijos laidus prie procesoriaus plokštės gnybtų.
- Bazinės plokštės rėmo įžeminimas: Patikimai prijunkite didelio skerspjūvio varinį įžeminimo laidą nuo bazinės plokštės įžeminimo gnybto prie pagrindinio skydo korpuso įžeminimo magistralės, kad pašalintumėte aukšto dažnio triukšmą.
- Nuosekliojo prievado sąsajos izoliavimas: Jungdami RS-485 maitinimo šaltinio prievadą su išoriniais HMI arba programavimo darbo vietomis, ryšio linijas tieskite ekranuotu vytos poros kabeliu, atskirtu nuo aukštos įtampos kintamosios srovės laidininkų.
