GE Speedtronic Mark VIe IS210AEAAH2B ASIC variklio plokštė
Manufacturer: GE Fanuc
-
Part Number: IS210AEAAH2BKE
Condition：New with Original Package
Product Type: Valdymo plokštė
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

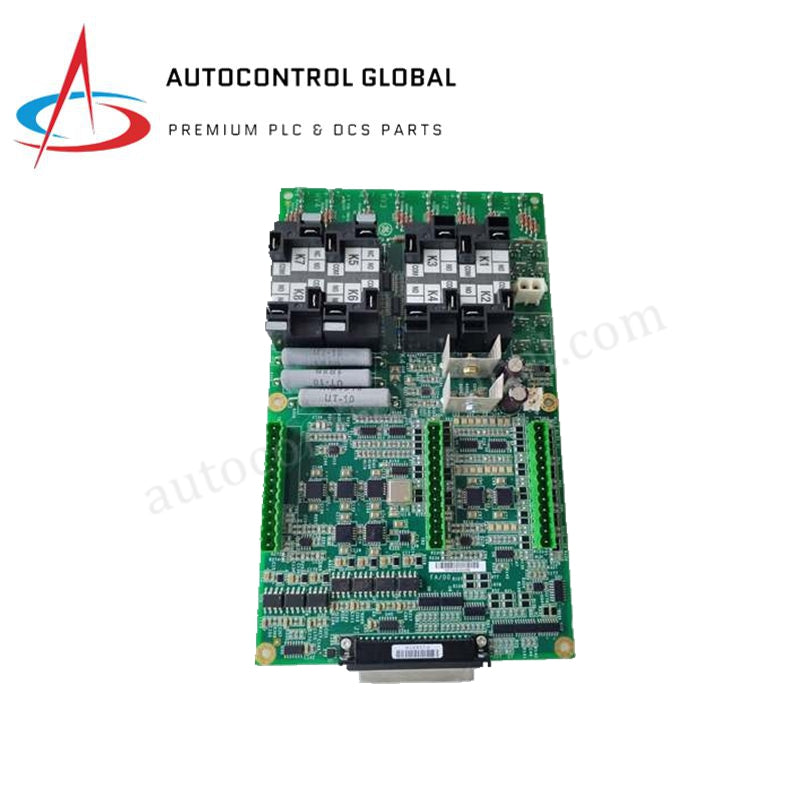

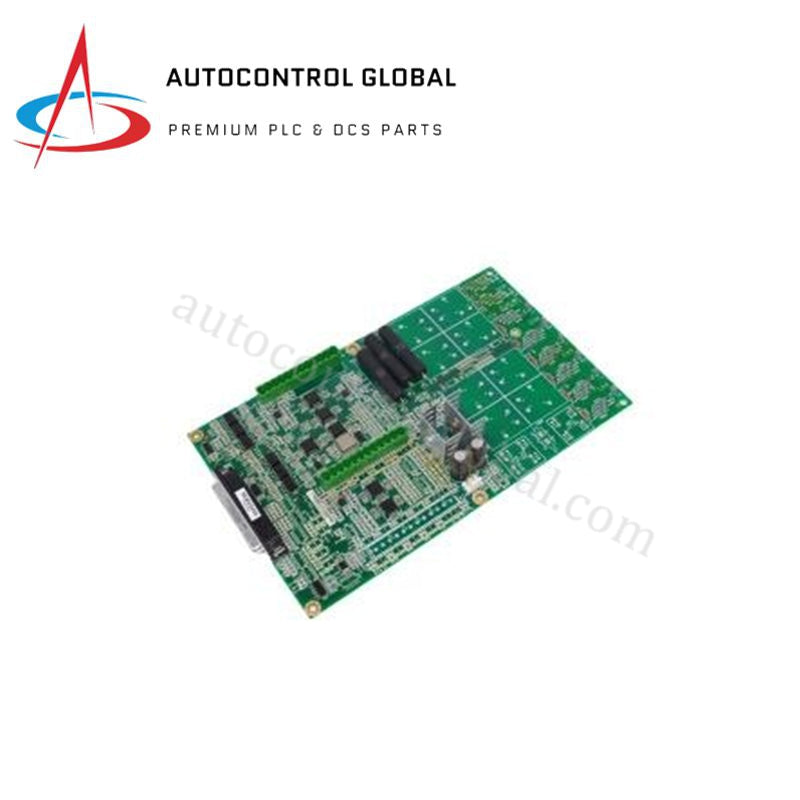

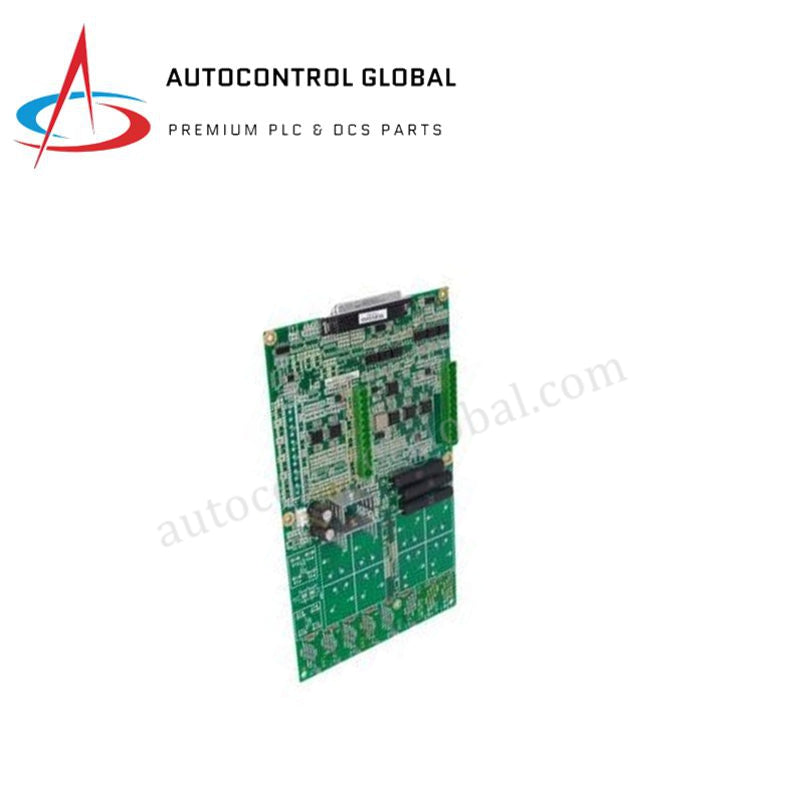

GE IS210AEAAH2B „Speedtronic Mark VIe“ ASIC variklio plokštė
GE IS210AEAAH2B, taip pat kataloguose nurodoma kaip IS210AEAA ASIC variklio plokštė, yra specializuotas aparatinės įrangos komponentas, skirtas didelės spartos šviesolaidiniam ryšiui tarp centrinio valdiklio ir paskirstytų VSPA I/O paketų agreguoti bei valdyti GE „Speedtronic Mark VIe“ turbinų valdymo tinkluose. Plokštėje naudojami integruoti šviesolaidiniai prievadai, veikiantys pagal IONet (pramoninio optinio tinklo) protokolus, kad būtų galima apdoroti realiojo laiko valdymo srautą. Visoje spausdintinėje plokštėje padengta konforminė danga apsaugo vidinius komponentus nuo laidžių teršalų ir išlaiko tikslų signalų konvertavimą esant nuo -30 iki +65 °C darbinei temperatūrai.
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | IS210AEAAH2B |
| Prekės ženklas | GE / GE Energy |
| Kilmė | JAV / surinkta įvairiose pasaulio šalyse |
| Svoris | 0,35 kg (0,77 svaro) |
| Matmenys | Standartinis „Mark VI“ / „Mark VIe“ stovo lizdo modulis |
| Darbinė temperatūra | -30–+65 °C |
| Energijos sąnaudos | 125 VAC/DC arba 24 VDC įėjimas (priklauso nuo konfigūracijos) |
| Tinklo protokolas | IONet (pramoninis optinis tinklas) |
| Ryšio sąsaja | Keli šviesolaidiniai prievadai VSPA I/O paketams |
| SPA danga | Padengta konformine danga (B peržiūra) |
| Vibracijos riba | 1,5 G pikas, 5–500 Hz (IEC 60068-2-6) |
| Drėgmės diapazonas | 5–95 % santykinės drėgmės, be kondensacijos |
| Diagnostika | Integruoti būsenos šviesos diodai, rodantys maitinimą, gedimus ir ryšį |
Duomenų perdavimo sparta magistralėje ir I/O tankio mastelio keitimas
IS210AEAAH2B valdo duomenų maršrutizavimą IONet optinėmis jungtimis, kad palaikytų deterministinę ryšio spartą magistralėje tarp paskirstytų turbinų valdymo mazgų. Optinio perdavimo maršrutai išlaiko signalų frontų laiką ir pašalina įžeminimo kilpas, todėl valdymo inžinieriai gali maksimaliai padidinti I/O tankio mastelį išplėstose VSPA paketų masyvuose. „Mark VIe“ architektūroje užtikrinamas programinės aparatinės įrangos „flash“ suderinamumas garantuoja nuoseklų paketų perdavimo laiką ir apsaugo nuo ryšio vėlinimo tarp vietinės apdorojimo aparatinės įrangos ir nuotolinių lauko jutiklių.
Dažnai užduodami klausimai
K: Ar IS210AEAAH2B plokštė palaiko keitimą neišjungus maitinimo, kai „Mark VIe“ stovas lieka įjungtas?
A: Ne, prieš išimdami arba įdėdami IS210AEAAH2B plokštę technikai turi atjungti sistemos maitinimą ir visus šviesolaidžius, kad nepažeistų optinių siųstuvų-imtuvų ir loginės grandinės.
K: Kaip IS210AEAAH2B konforminė danga veikia atsparumą aplinkos poveikiui?
A: Konforminė danga sudaro apsauginį barjerą nuo drėgmės, ore esančių teršalų ir korozinės aplinkos, taip ilgą laiką išlaikydama elektros izoliacijos vientisumą.
K: Kokia maitinimo įtampa turi būti tiekiama į IS210AEAAH2B kortelės lizdą?
A: Kortelės lizdas priima 125 VAC/DC arba 24 VDC, priklausomai nuo konkrečios maitinimo šaltinio magistralės konfigūracijos, nustatytos „Mark VIe“ korpuse.
Montavimo eksploatacijos vietoje gairės
Pirmiausia, prieš liesdami vidinius komponentus, išjunkite visus pagrindinius maitinimo šaltinius, tiekiančius energiją „Mark VIe“ spintai. Įstumkite IS210AEAAH2B plokštę į priskirtą stovo lizdą naudodami kortelės kreipiklius ir tvirtai spauskite, kol galinės magistralės jungtys visiškai susijungs. Priveržkite priekinio skydelio tvirtinimo varžtus, kad būtų užtikrintas mechaninis įžeminimas prie stovo rėmo. Prijunkite šviesolaidinius kabelius prie priekinio skydelio siųstuvų-imtuvų, laikydamiesi minimalaus 30 mm lenkimo spindulio, kad išvengtumėte signalo slopinimo ar šerdies pažeidimo. Prieš prijungdami nuvalykite visus šviesolaidžių galinius paviršius pūkelių nepaliekančiomis servetėlėmis ir patikrinkite jungčių paviršius. Prijunkite korpuso galinę plokštę prie mažos varžos įžeminimo šynos, kad būtų užtikrintas tinkamas ekranavimo veikimas.
