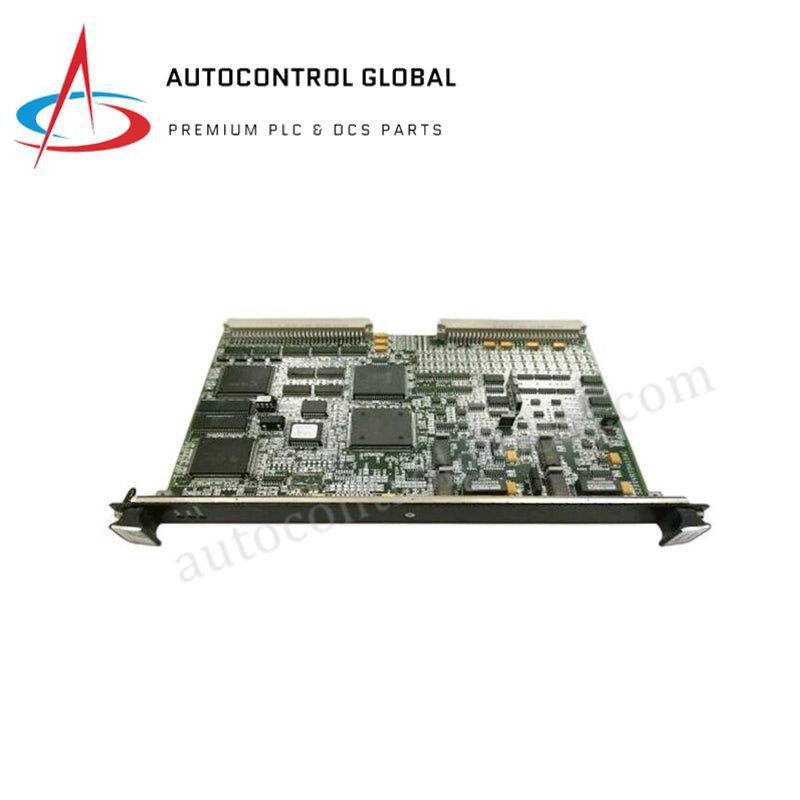

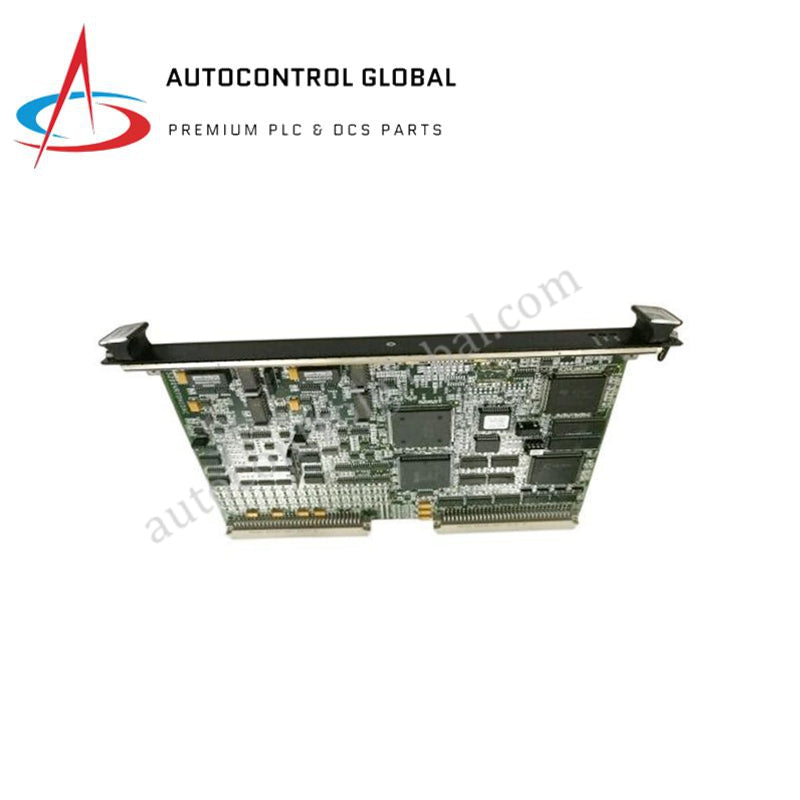

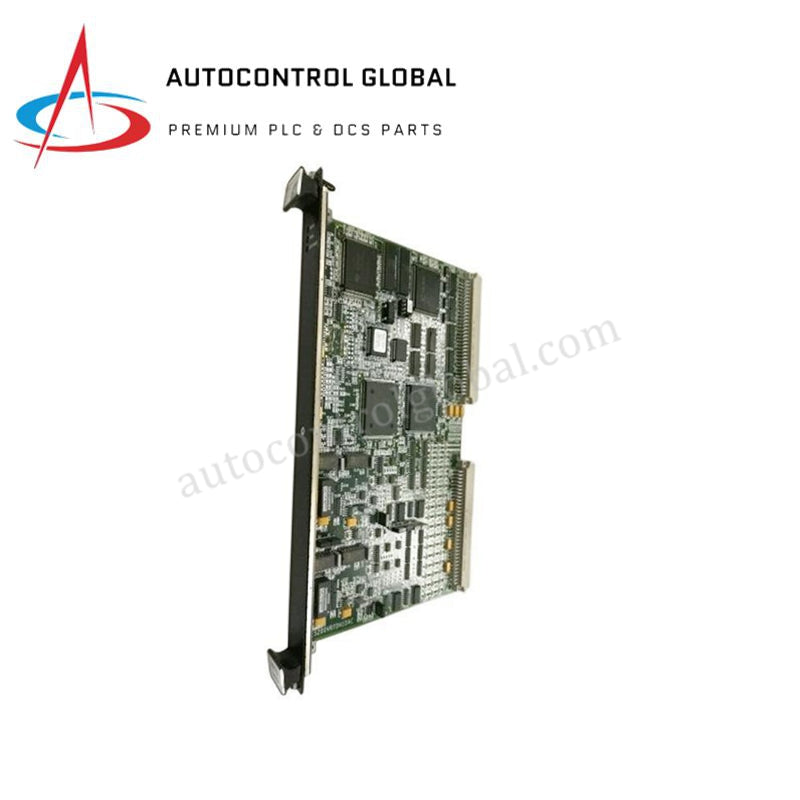

General Electric IS200VRTDH1D Mark VI RTD įvesties modulis
Manufacturer: GE Fanuc
-
Part Number: IS200VRTDH1/D
Condition：New with Original Package
Product Type: RTD įvesties moduliai
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
General Electric IS200VRTDH1D Mark VI RTD įvesties modulis
General Electric IS200VRTDH1D, taip pat kataloguotas kaip IS200VRTDH1 RTD įvesties modulis, veikia kaip specializuota aparatinė įranga, skirta analoginių varžos signalų iš RTD jutiklių konvertavimui į skaitmeninius duomenis Mark VI Speedtronic turbinos valdymo sistemos tinkluose.
Aparatūros specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | IS200VRTDH1D |
| Prekės ženklas | General Electric (Emerson Automation) |
| Kilmė | Jungtinės Amerikos Valstijos |
| Svoris | 0,30 kg |
| Matmenys | 233 mm x 160 mm x 30 mm |
| Darbinė temperatūra | -30 iki +65 °C |
| Energijos suvartojimas | Mažiau nei 12 W |
| Kanalų skaičius | 16 RTD įvesties kanalų (trijų laidų konfigūracijos) |
| Palaikomi jutikliai | Pt100, Pt500 |
| Matuojamas diapazonas | -200 iki +800 °C |
| Skiriamoji geba | 14 bitų A/D konvertavimas |
| Tikslumas | ± 0,1 °C |
| Įtampos srovė | 10 mA DC multiplexuota |
| Maitinimas | 5 VDC per backplane |
| Atsarginis palaikymas | Simpleksas ir trigubas modulinis atsarginis (TMR) konfigūracijos |
| Sąsaja | VME backplane jungtis |
Backplane magistralės komunikacija ir signalo maršrutizavimas
Plokštė nukreipia skaitmenizuotą jutiklių telemetriją per VME backplane magistralės struktūrą, naudodama deterministinį magistralės komunikacijos greitį, kad bendrautų su pagrindiniu apdorojimo stovu. Architektūra integruoja didelio tankio multiplekserių tinklą, kuris cikliškai pereina per 16 trijų laidų RTD įvesties kanalų, nuosekliai tiekiant signalus į 14 bitų analoginį-skaitmeninį keitiklį. Vidinė programinė įranga tvarko flash suderinamumo protokolus ir klaidų tikrinimo registrus, kad kiekvieno valdymo kadro metu praneštų kanalo būsenos bitus valdiklio vaizdo skirsniui. Ši specializuota vykdymo logika užkerta kelią signalo plitimo delsai, leidžiant valdikliui nuskaityti visas jutiklių zonas be mastelio apribojimų ar logikos ciklo laiko padidėjimo.
Dažniausiai užduodami klausimai
K: Ar šis modulis palaiko tiesioginį įdėjimą arba karštą keitimą turbinos veikimo metu?
A: Ne. Prieš išimant ar įdedant kortelę būtina išjungti susijusią TRTD/DRTD terminalo plokštę ir susijusius I/O paketus, kad būtų išvengta elektrostatinio iškrovimo (ESD) ar tranzitorinių įtampos šuolių, galinčių pažeisti vidinius multiplekserio komponentus.
K: Kaip modulis tvarko signalo mastelio skirtumus tarp Pt100 ir Pt500 elementų?
A: Ant plokštės esanti mikroarchitektūra apdoroja žaliuosius analoginius signalus pagal konfigūracijos konstantas, įkeltas pradinės programinės įrangos flash sinchronizacijos metu, reguliuodama multiplexuotą 10 mA DC įtampos kelią, kad atitiktų nominalią bazinę pasirinkto jutiklio varžą.
Montavimo lauke gairės
- Tvirtai pritvirtinkite modulį į paskirtą VME lizdą, patikrinkite, ar backplane kaiščiai yra tiksliai išlyginti prieš taikant jėgą išstūmimo rankenėlėms.
- Visus trijų laidų RTD lauko jungtis prijunkite per išorines TRTD arba DRTD terminalo plokštes, užtikrindami, kad signalo grįžimo ir kompensavimo linijos būtų vedamos lygiagrečiai, kad būtų išvengta matavimo klaidų dėl nelygios laidų varžos.
- Užtikrinkite tinkamą ekranavimą, žemindami bendrą kabelio ekraną tik terminalo plokštės gale, išlaikant nuolatinį ekrano vientisumą per bet kokius tarpinio terminalo blokus, kad būtų slopinamas aukšto dažnio elektromagnetinis trukdis.
- Laikykite fizinį atstumą ne mažesnį kaip 50 mm tarp žemos įtampos jutiklių kabelių ir aukštos galios AC instrumentacijos linijų laidų kanaluose, kad būtų išvengta kryžminio triukšmo ir matavimo nuokrypio.
