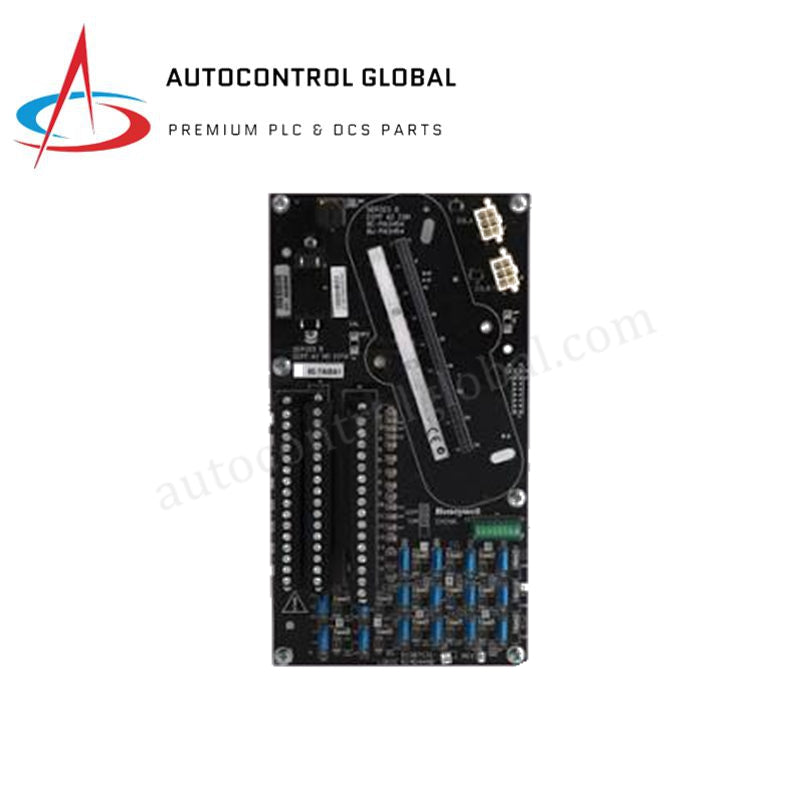

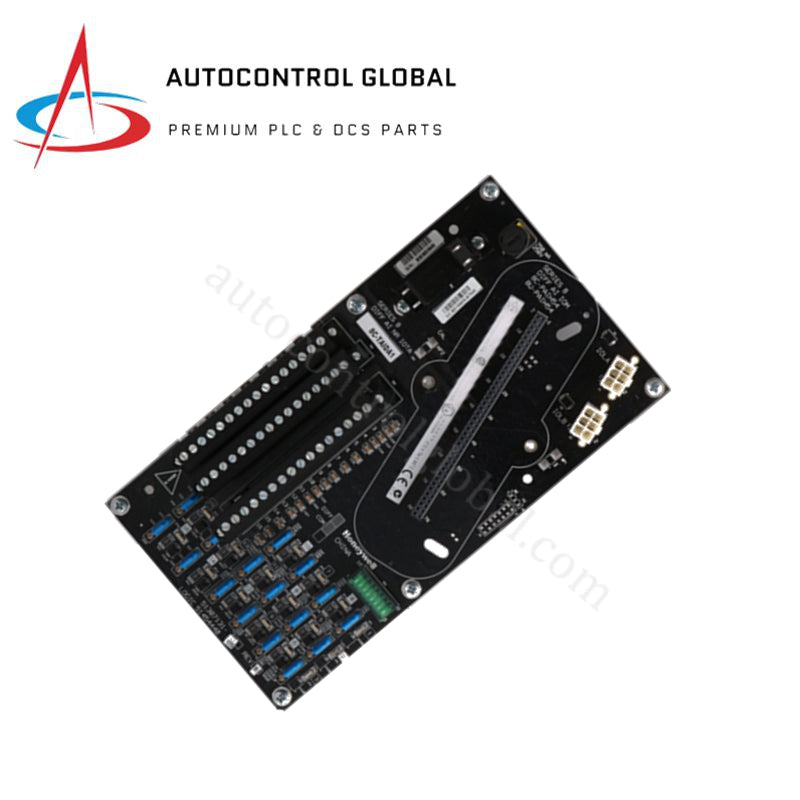

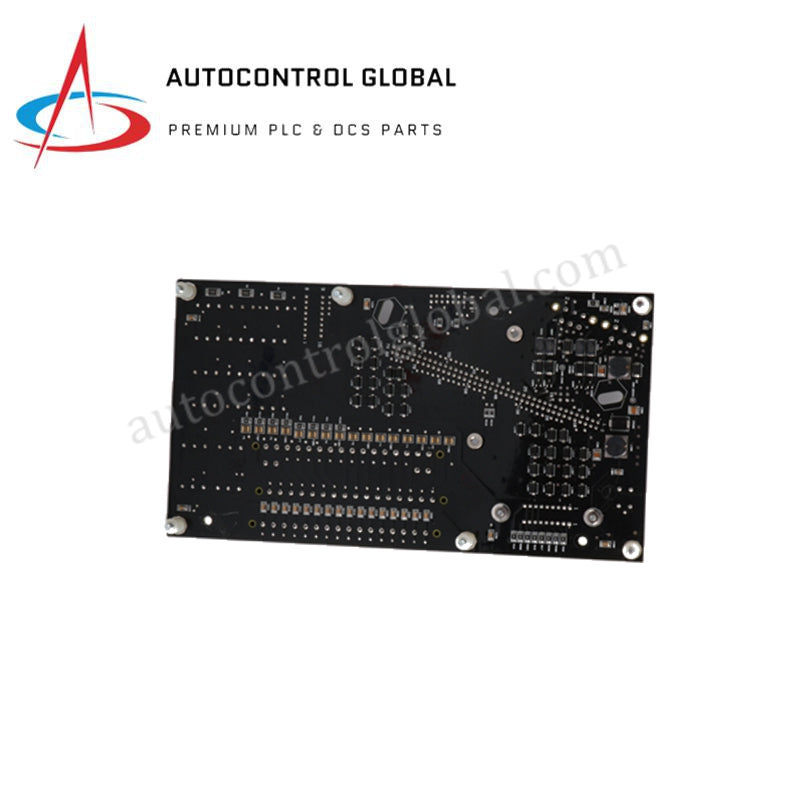

Honeywell 8U-TAIDA1 serijos 8 analoginių įėjimų modulis
Manufacturer: Honeywell
-
Part Number: 8U-TAIDA1
Condition：New with Original Package
Product Type: Analoginių įvesties modulių
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Honeywell 8U-TAIDA1 serijos 8 modulis
Honeywell 8U-TAIDA1, taip pat kataloguotas kaip 8U-TAIDA1 analoginio įėjimo modulis, veikia kaip specializuota aparatūros dalis diferencialinių analoginių signalų įsigijimui Experion PKS C300 valdiklių tinkluose.
Aparatūros specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | 8U-TAIDA1 |
| Prekės ženklas | Honeywell |
| Kilmė | Jungtinės Valstijos |
| Svoris | 0,5 kg |
| Išmatavimai | 5,1 cm x 26,7 cm x 17,8 cm |
| Darbinė temperatūra | Techniniai duomenys nenustatyti |
| Energijos suvartojimas | 24 VDC nominalus lauko/atgalinės plokštės maitinimo reikalavimas |
| Kanalų skaičius | 8 diferencialiniai analoginiai įėjimai |
| Įėjimo tipas | Įtampa, srovė, varža (RTD) |
| Įtampos įėjimo diapazonas | -10 V iki +10 V |
| Srovės įėjimo diapazonas | 4-20 mA |
| Varžos įėjimo diapazonas | 0-100 omų |
| Skiriamoji geba | 12 bitų A/D konvertavimas |
| Tikslumas | +/-0,1 % nuo pilno masto |
| Programuojamos funkcijos | Mastelio keitimas, filtravimas, ribojimas |
| Klaidų aptikimas | Atvirų grandinių ir signalo gedimų aptikimas |
| Montavimas | Montuojamas ant DIN bėgelio per 8 serijos IOTA |
| Aparatūros danga | Be konforminės dangos (8U žymėjimas) |
Proceso valdymo ir DCS instrumentacijos savybės
Veikdamas Honeywell Experion PKS sistemoje, šis komponentas užtikrina tikslų analoginių signalų apdorojimą, orientuotą į 4-20 mA HART kilpos protokolo sąveiką ir vidinę šaltojo sujungimo kompensaciją (CJC) RTD vykdymo metu. Modulis naudoja kanalų izoliacijos parametrus, kad atskirtų fizines lauko kilpas nuo pagrindinių atgalinės plokštės apdorojimo vienetų. Diferencialinė signalo architektūra maksimaliai padidina bendro režimo atmetimo santykį, mažindama elektros triukšmo poveikį tankiai išdėstytose gamyklos laidų sistemose.
Dažniausiai užduodami klausimai
K: Ką reiškia produkto pavadinimo prefiksas „8U“?
A: „8U“ žymėjimas nurodo, kad tai yra 8 serijos aparatūros modulis su be konforminės dangos konstrukcija.
K: Kaip modulis tvarko signalo gedimus ar nutrūkusius lauko laidus?
A: Aparatūra turi įmontuotas atvirų grandinių ir signalo gedimų aptikimo funkcijas, kurios fiksuoja srovės ar varžos kilpų pertraukas ir tiesiogiai siunčia klaidų signalus į C300 valdiklio atgalinę plokštę.
K: Ar 8U-TAIDA1 modulis gali būti tiesiogiai montuojamas ant bet kurio standartinio DIN bėgelio be sąsajos?
A: Ne, šis modulis turi būti įstatytas į suderinamą 8 serijos įėjimo-išėjimo užbaigimo plokštę (IOTA), kuri užtikrina fizinį montavimą ant DIN bėgelio ir laidų prijungimą.
Lauko montavimo gairės
Lauko technikai privalo montuoti komponentų surinkimą ant standartinių DIN bėgelių, naudojant skirtą 8 serijos IOTA pagrindą. Prieš įstatant modulį į pagrindą, patikrinkite, ar 24 VDC pagrindinis maitinimo šaltinis yra atjungtas, kad būtų išvengta karšto įstatymo pažeidimų, jei konkreti IOTA konfigūracija neturi izoliacijos jungiklių. Užtikrinkite, kad visa diferencialinė lauko laidų sistema – įtampos, 4-20 mA srovės kilpos ar 0-100 omų varžos linijos – naudotų ekranuotą susuktų porų kabelį. Visus kabelių ekranų nutekėjimus žeminkite tik viename taške maršrutizavimo skydelyje arba IOTA žemės terminalo juostoje, kad būtų išvengta žemės kilpos srovių, kurios mažintų 12 bitų A/D konvertavimo tikslumą. Išlaikykite aiškų fizinį atstumą tarp signalo kabelių ir aukštos įtampos AC maitinimo paskirstymo kanalų, kad sumažintumėte kryžminį triukšmą ir elektromagnetinę indukciją.
