IC200CBL002 GE Fanuc VersaMax magistralės išplėtimo kabelis

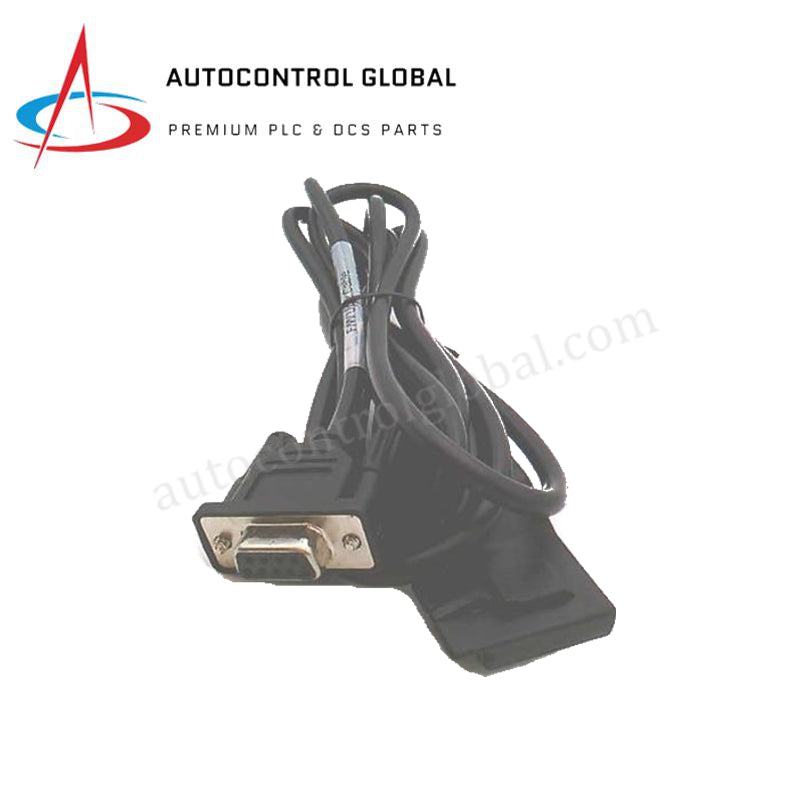

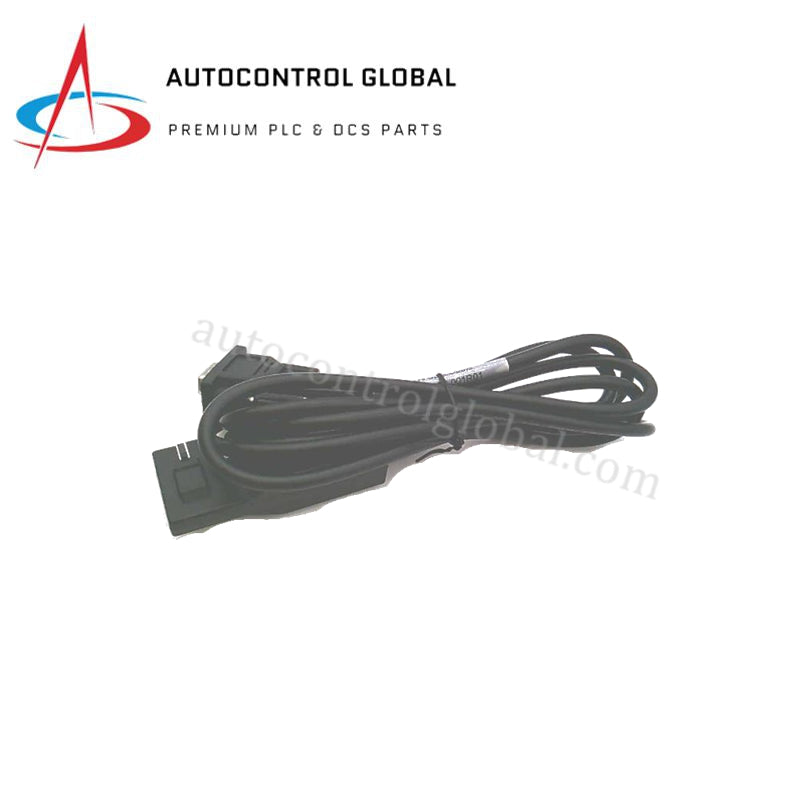

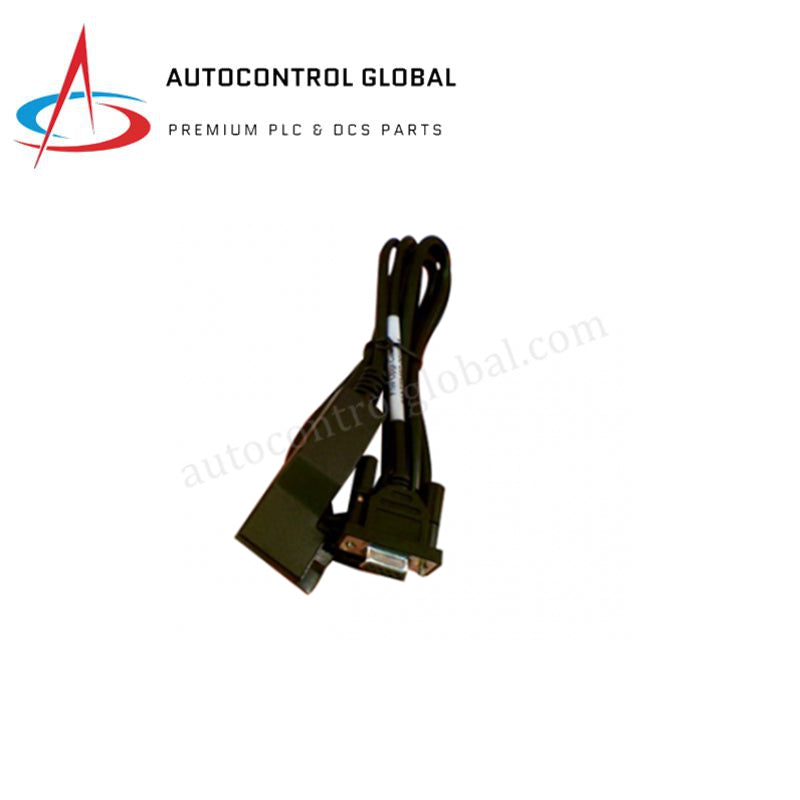

GE Fanuc IC200CBL002 VersaMax magistralės išplėtimo kabelis

GE Fanuc IC200CBL002, taip pat kataloguose nurodomas kaip IC200CBL002 magistralės išplėtimo kabelis, yra specialus aparatinės įrangos komponentas, skirtas nuosekliųjų duomenų perdavimo linijoms tarp tinklo sąsajos blokų (NIU) arba magistralės išplėtimo modulių ir pagrindinių konfigūravimo sistemų GE Fanuc VersaMax PLC platformose išplėsti. Šis gamykloje užbaigtas 0,5 metro ilgio kabelis jungia VersaMax išplėtimo modulius (pvz., IC200BEM001 ir IC200BEM002), kad būtų palaikomi deterministiniai valdymo signalai kelių stelažų topologijose. Integruotas ekranavimas sumažina aukšto dažnio triukšmo trukdžius ir išlaiko ryšio vientisumą atliekant sistemos sąranką internetu bei programinės aparatinės įrangos atnaujinimus.

Aparatinės įrangos specifikacijos

Galinės plokštės magistralės ryšio sparta ir I/O tankio mastelio keitimas

IC200CBL002 jungia išplečiamus VersaMax stelažus ir palaiko bazinę galinės plokštės magistralės ryšio spartą nuotolinėse išplėtimo sąsajose. Išlaikydamas varžos tolerancijas tarp 0,5 metro atstumu esančių mazgų, kabelis apsaugo nuo signalo blogėjimo, todėl sistemų integratoriai gali didinti vietinio I/O tankį nesukeldami duomenų kadrų pakartotinio siuntimo ar vėlinimo šuolių. Be to, prijungtų mazgų programinės aparatinės įrangos atnaujinimų suderinamumas išlieka, nes kabelio fizinis sluoksnis palaiko skaidrų programavimo protokolų perdavimą iš pagrindinių kompiuterių, kuriuose veikia „Emerson“ loginio programavimo įrankiai, į atskirų stelažų valdiklius.

Dažniausiai užduodami klausimai

K.: Ar IC200CBL002 kabelį galima pailginti daugiau nei gamykloje nustatytas 0,5 metro ilgis naudojant standartinius nuosekliuosius jungiamuosius kabelius?

A.: Ne, kabelio modifikavimas ar ilginimas pažeidžia varžos specifikacijas, todėl pablogėja didelės spartos galinės plokštės signalai ir atsiranda magistralės ryšio sutrikimų tarp modulių.

K.: Ar IC200CBL002 kabelis suderinamas su ne VersaMax PLC platformomis?

A.: Ne, fizinės jungtys ir vidinės kontaktų išdėstymo konfigūracijos sukurtos specialiai GE Fanuc VersaMax tinklo sąsajos blokams ir magistralės išplėtimo moduliams.

K.: Ar IC200CBL002 kabeliui veikti reikalingas išorinis maitinimo šaltinis?

A.: Ne, IC200CBL002 yra visiškai pasyvus ekranuoto kabelio mazgas, perduodantis signalus ir įžemintą ekraną nenaudodamas papildomos sistemos galios.

Montavimo vietoje gairės

Pirmiausia išjunkite visą kintamosios srovės linijos maitinimą, tiekiamą į VersaMax stelažų mazgus, ir tik tada prijunkite fizines ryšio jungtis. Nutieskite IC200CBL002 kabelį per tam skirtus skydo kabelių kanalus, vengdami mažesnio nei 50 mm lenkimo spindulio, kad nepervargtų vidiniai laidininkai. Kabelį laikykite bent 300 mm atstumu nuo aukštos įtampos kintamosios srovės maitinimo linijų ir variklių pavarų išėjimų, kad sumažintumėte elektromagnetinę sąveiką. Įkiškite gamykloje užbaigtas jungtis tiesiai į NIU arba išplėtimo modulių išplėtimo prievadus, kol mechaniniai fiksatoriai spragtelėdami užsifiksuos. Saugiai sujunkite korpuso DIN bėgelius ir skydo galines plokštes su centrine mažos varžos įžeminimo šyna, kad kabelio ekranui būtų sukurtas veiksmingas iškrovos kelias.
