IC693PWR331D GE Fanuc serijos 90-30 duomenų lapas ir techninis vadovas
Manufacturer: GE Fanuc
-
Part Number: IC693PWR331D
Condition：New with Original Package
Product Type: Maitinimo modulių blokai
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

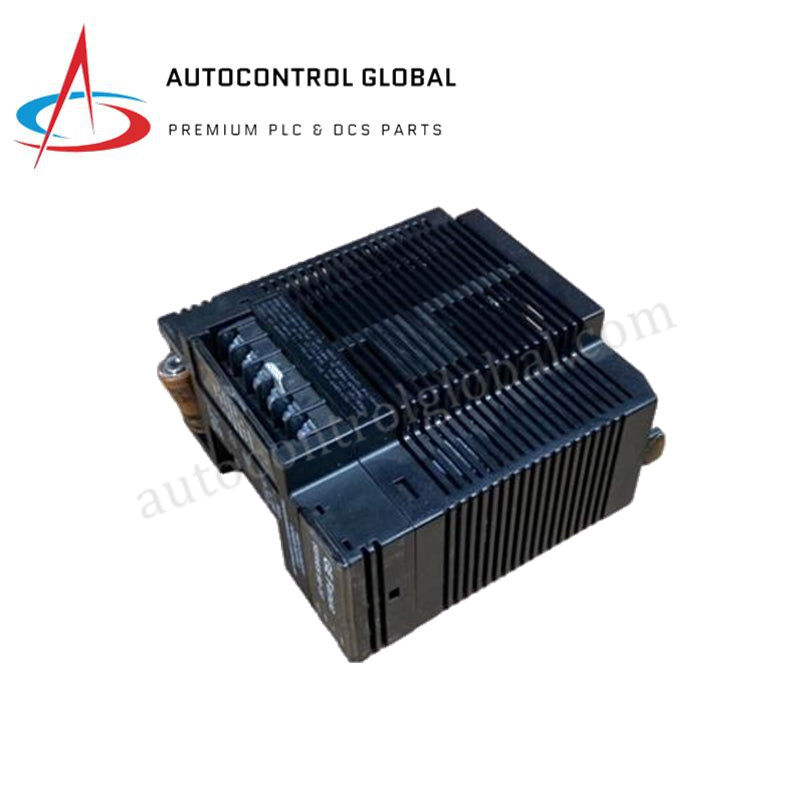

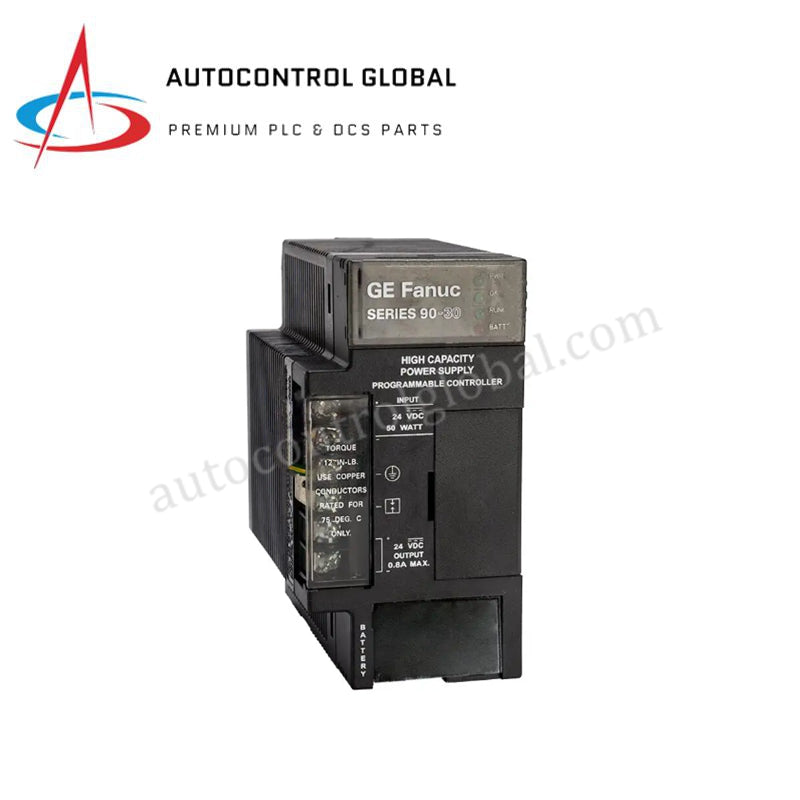

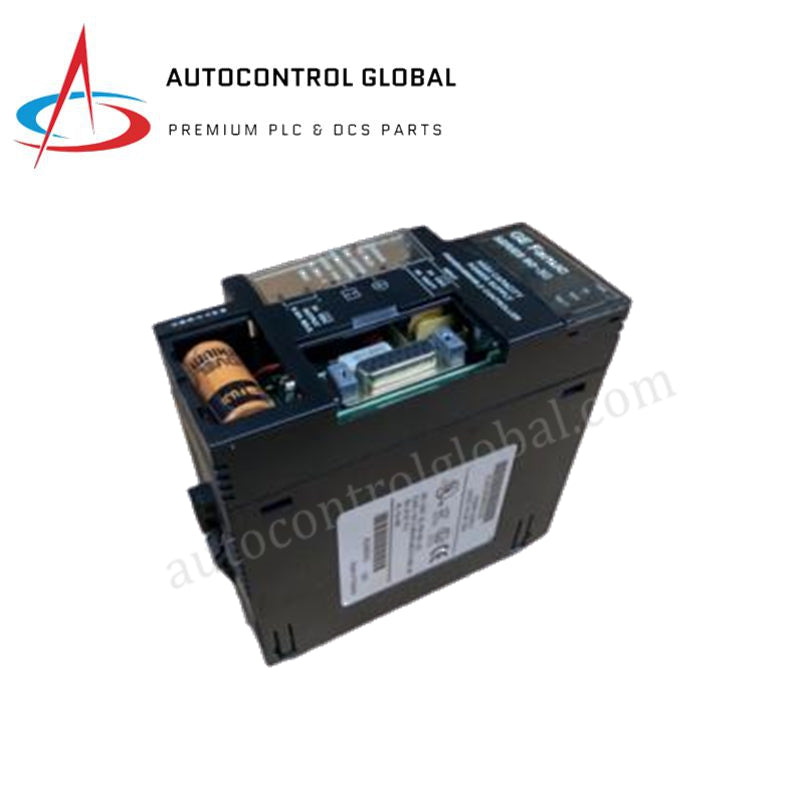

GE Fanuc IC693PWR331D Serijos 90-30 Maitinimo Modulis
GE Fanuc IC693PWR331D, taip pat kataloguotas kaip IC693PWR331 Maitinimo Modulis, veikia kaip specializuota aparatūros dalis, skirta nuolatinės srovės įtampų konvertavimui į reguliuojamą atgalinės plokštės ir pagalbinę paskirstymo galią GE Fanuc Serijos 90-30 PLC platformose.
Aparatūros Specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | IC693PWR331D |
| Prekės ženklas | GE Fanuc |
| Kilmė | Jungtinės Valstijos |
| Svoris | 0,6 kg (1 svaras 5,0 uncijos) |
| Matmenys | 7,6 cm x 12,7 cm x 12,7 cm (3,0 colio x 5,0 colio x 5,0 colio) |
| Darbinė Temperatūra | 0 iki 60 °C (virš 50 °C sumažina iki 4 A prie 60 °C) |
| Galios Sąnaudos | 50 W DC pilnu apkrovimu |
| Nominali Įėjimo Įtampa | 24 VDC |
| Įėjimo Įtampos Diapazonas | 18 iki 30 VDC (paleidimui), 12 iki 30 VDC (darbo režime) |
| +5 VDC Išėjimo Srovė | Maksimali 6 A (30 W) |
| +24 VDC Relės Išėjimas | 24 iki 28 VDC, maksimali 5 W |
| +24 VDC Izoliuotas Išėjimas | 21,5 iki 28 VDC, maksimali 20 W |
| Maksimali Atgalinės Plokštės Srovė | Apie 6 A |
| Viršįtampio Apsauga | 6,4 iki 7 VDC +5 VDC linijoje |
| Viršsrovio Apsauga | Maksimali 7 A, trumpųjų jungimų apsauga |
| Montavimo Vieta | Tik kairiausia pagrindo plokštės anga |
| Aušinimas | Natūrali konvekcija |
| Tarifo Kodas | 8504409520 |
Pramoninės Valdymo ir Pavaros Techninės Savybės
Revision D aparatūros įgyvendinimas optimizuoja atgalinės plokštės magistralės komunikacijos greitį ir stabilumą Serijos 90-30 šasi. Sustiprinus PCB vario takelius ir atnaujinus vidinius kondensatorius iki 105 °C reitingo, modulis slopina įtampos bangavimą didelio I/O tankio metu. Šis dizainas apsaugo deterministines tinklus (pvz., Genius ar Profibus tinklus, jungiamus per gretimus modulius) nuo duomenų sugadinimo, kurį sukelia maitinimo kritimai ar šilumos išsklaidymo anomalijos atgalinės plokštės magistralėje.
Dažniausiai Užduodami Klausimai
K: Ar IC693PWR331D modulis gali būti įdiegtas bet kurioje laisvoje pagrindo plokštės angos vietoje? A: Ne. Modulis yra mechaniniu ir elektriniu būdu pritaikytas tik kairiausiai Serijos 90-30 pagrindo plokštės angai. Įstatymas ar priverstinis įdėjimas į kitą I/O angą sukels fizinę žalą atgalinės plokštės jungtims ir padarys maitinimo šaltinį neveiksnų.
K: Kaip maitinimo šaltinis tvarkosi su aplinkos darbine temperatūra viršijančia 50 °C? A: Modulis sumažina vidinę temperatūrą, kai aplinkos sąlygos viršija 50 °C. Maksimali išėjimo galia +5 VDC linijoje sumažėja tiesiškai nuo 6 A iki 4 A, kylant temperatūrai iki 60 °C ribos.
K: Ar šis maitinimo modulis palaiko karštą keitimą esant įjungtai atgalinei plokštei? A: Ne. Pagrindinė įėjimo galia turi būti atjungta prieš diegiant ar išimant modulį. Bandymas aptarnauti maitinimo šaltinį esant įjungtai atgalinei plokštei gali sukelti elektros lanką, modulio pažeidimą ar netikėtus CPU gedimus.
Montavimo Gairės Lauke
- Angos Orientacija: Suderinkite modulį su specialia kairiausia pagrindo plokštės anga. Patikrinkite, ar plastikiniai kabliukai viršuje ir apačioje tvirtai įsikabina į pagrindo plokštės įpjovas prieš priveržiant tvirtinimo varžtus.
- Laidų Tvirtinimas ir Žemė: Naudokite ne mažesnį kaip 14 AWG (2,1 mm²), 60 °C varinį laidą 24 VDC įėjimo jungtims. Prijunkite žemos varžos žemės laidą tiesiai nuo modulio rėmo žemės gnybto prie pagrindinio skydelio žemės, kad maksimaliai sumažintumėte bendro režimo triukšmą.
- Konvekcijos Tarpas: Išlaikykite bent 100 mm laisvos vertikalios erdvės viršuje ir apačioje pagrindo plokštės surinkimo vietoje. Neuždenkite ventiliacijos grotelių modulio viršuje ar apačioje, nes įrenginys visiškai priklauso nuo natūralios konvekcijos aušinimo.
