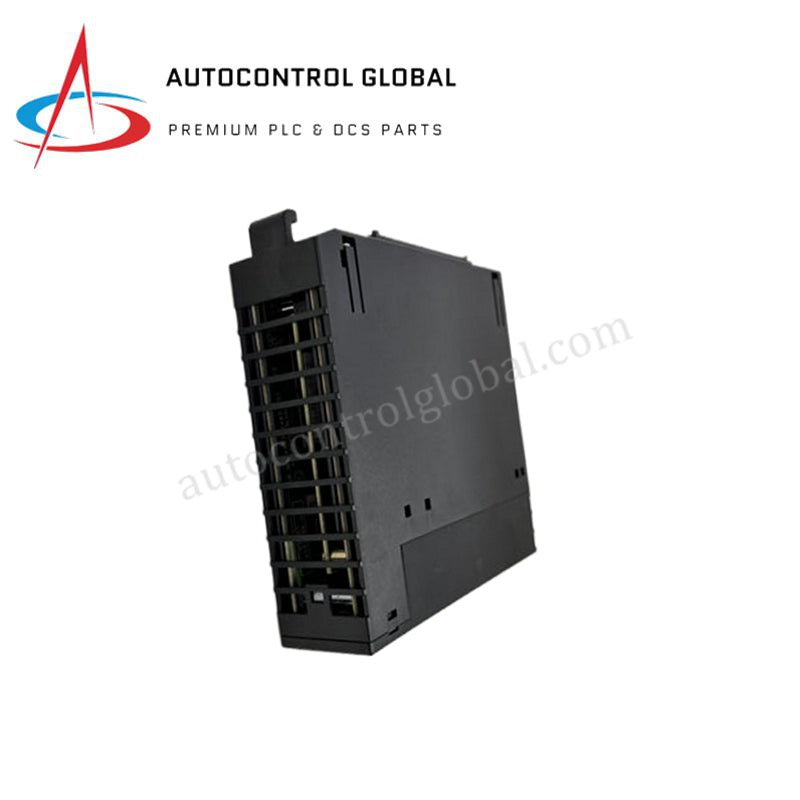

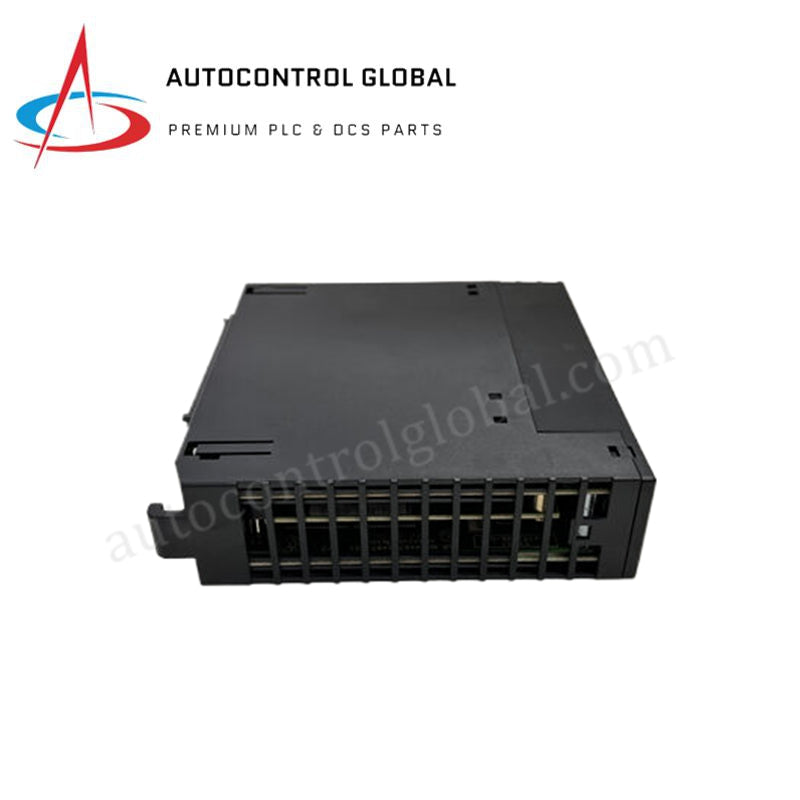

IC694APU305 GE Fanuc didelės spartos skaitiklis | Nauja ir originali atsarga

  • Manufacturer: GE Fanuc

  • Part Number: IC694APU305

  • Condition:New with Original Package

  • Product Type: Aukštos spartos skaitiklio moduliai

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

GE Fanuc IC694APU305 PACSystems RX3i impulsų įvesties/išvesties apdorojimo modulis

GE Fanuc IC694APU305 yra pagrindinis IC694APU305 impulsų įvesties/išvesties apdorojimo modulis, naudojamas aukšto dažnio impulsų duomenų nuskaitymui ir didelio greičio skaitiklių sekimui PACSystems RX3i platformose. Aparatinė įranga natūraliai apdoroja nepriklausomus asinchroninius įvesties signalus, realiu laiku vykdydama impulsų konvertavimą ir impulsų pločio skaičiavimus tiesiai modulio ribose, taip apsaugodama pagrindinį sistemos procesorių nuo didelio greičio nuskaitymo apkrovos.

Aparatūros specifikacijos

Parametras Specifikacija
Modelis IC694APU305
Prekės ženklas GE Fanuc / Emerson
Kilmė JAV
Svoris 4,54 kg (10,00 svarų)
Matmenys Standartinis PACSystems RX3i vieno lizdo rėmo profilis
Darbinė temperatūra 0 iki 60 °C
Energijos suvartojimas 5 V DC iš nugarinės plokštės, 360 mA + (10 mA x aktyvių išėjimų skaičius)
Sistemos suderinamumas PACSystems RX3i universalioji nugarinė plokštė
Modulio talpa Be architektūrinių sistemos apribojimų
Įvesties kanalų skaičius 12 teigiamo logikos kanalų
Išvesties kanalų skaičius 8 teigiamo logikos kanalai
Signalo izoliacija 1500 V viršūnė (1 sekundė), 30 V AC/DC pastovi būsena
Įvesties pasirinkimas TTL (5 V DC) arba ne-TTL (10-30 V DC)
Maksimalus skaitiklio dažnis 30 kHz (absoliutus), 200 kHz (A-Quad-B), 1 MHz (patobulintas režimas)
Skaitiklio bitų gylis 32 bitų ženklintas (-2 147 483 648 iki +2 147 483 647)
Apsaugos matrica 5 A (5 x 20 mm) bendras keičiamas saugiklis

Nugarinės plokštės magistralės komunikacijos greitis ir deterministiniai tinklai

Aparatinė įranga tiesiogiai jungiasi prie RX3i lygiagrečios nugarinės plokštės magistralės, kad vykdytų submilisekundines registrų sinchronizavimo procedūras. Lygiagretūs loginiai vamzdynai modulyje apdoroja didelio greičio įvesties filtravimo seką iki 20 mikrosekundžių, apeidami vidinius nugarinės plokštės plitimo delsos laikus. Maršrutuojant impulsų dažnius kartu su 4-20 mA HART kilpos protokolo laidų tinklais, 1500 V fizinė izoliacijos blokada slopina didelio dažnio bendro režimo poslinkius ir elektromagnetinį kryžminį triukšmą, užkertant kelią signalo drebėjimui ar fazės iškraipymui A-Quad-B kvadratinės logikos apdorojimo registruose.

Dažniausiai užduodami klausimai

K: Kokie yra nugarinės plokštės srovės apribojimai, kai vienu metu įjungiami visi aštuoni išėjimai?

A: Bazinė vidinė nugarinės plokštės apkrova esant 5 V DC yra 360 mA. Kiekvienam veidrodžio išėjimui, perjungtam į aktyvią ĮJUNGTĄ būseną, prie vidinės loginės galios skaičiavimo pridedama papildoma 10 mA, todėl maksimalus loginės magistralės apkrovimas yra 440 mA.

K: Kaip modulis tvarko per didelės srovės atvejus teigiamo logikos išvesties kanaluose?

A: Modulis remiasi centralizuotu, lauke keičiamu 5 A (5 x 20 mm) greito veikimo saugikliu, bendru išėjimų paskirstymo blokui. Elektrinis trumpasis jungimas bet kuriame iš aštuonių teigiamo logikos išėjimų atidarys saugiklio grandinę, nedelsiant izoliuodamas lauko pusės kilpos maitinimą, nepertraukiant nugarinės plokštės veikimo.

Lauko montavimo gairės

  • Rėmo montavimas ir korpuso įžeminimas: Įstumkite modulį į universalų RX3i nugarinės plokštės lizdą, kol viršutiniai ir apatiniai struktūriniai kabliai įsifiksuos į metalinio rėmo lygiavimo lizdus. Nugarinės plokštės bėgių surinkimas turi išlaikyti ne dažytą elektrinį ryšį su gamyklos vario instrumentų žemės tinklu, kurio bendras kelio varža yra mažesnė nei 1 Oma.
  • Signalo kabelių atskyrimas ir maršrutizavimas: Visi aukšto dažnio impulsų įvestys ir kvadratiniai enkoderių laidai turi būti sujungti naudojant ekranuotą susuktą porą. Šias žemos įtampos signalo linijas maršrutizuokite atskiruose laidų kanaluose, atskirtose nuo aukštos įtampos AC tinklo ir kintamos dažnio pavarų kabelių ne mažesniu kaip 300 mm atstumu.
  • Ekrano tęstinumas ir įžeminimas: Kabelio ekrano laidininkus prijunkite tiesiogiai prie pagrindinio instrumentų žemės jungties terminalo maršrutizavimo skydelio viduje. Nekelkite kabelio ekrano tiek enkoderio korpuse, tiek PLC rėme, kad būtų išvengta aukšto dažnio žemės kilpos srovių susidarymo.
