IC694MDL241A GE Fanuc PACSystems RX3i duomenų lapas ir techninis vadovas
Manufacturer: GE Fanuc
-
Part Number: IC694MDL241A
Condition：New with Original Package
Product Type: Skaitmeninės išvesties moduliai
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

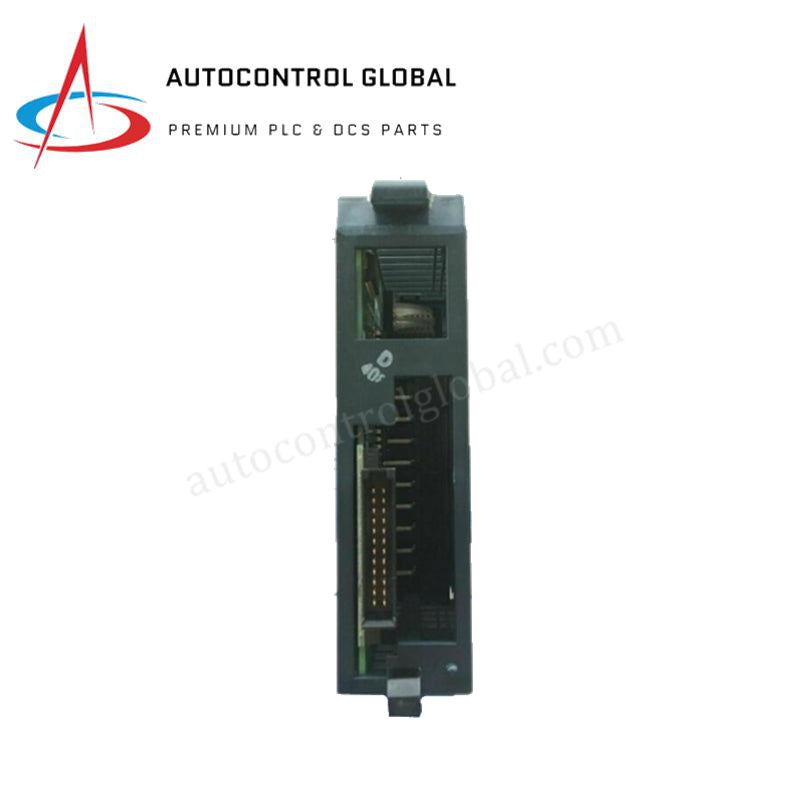

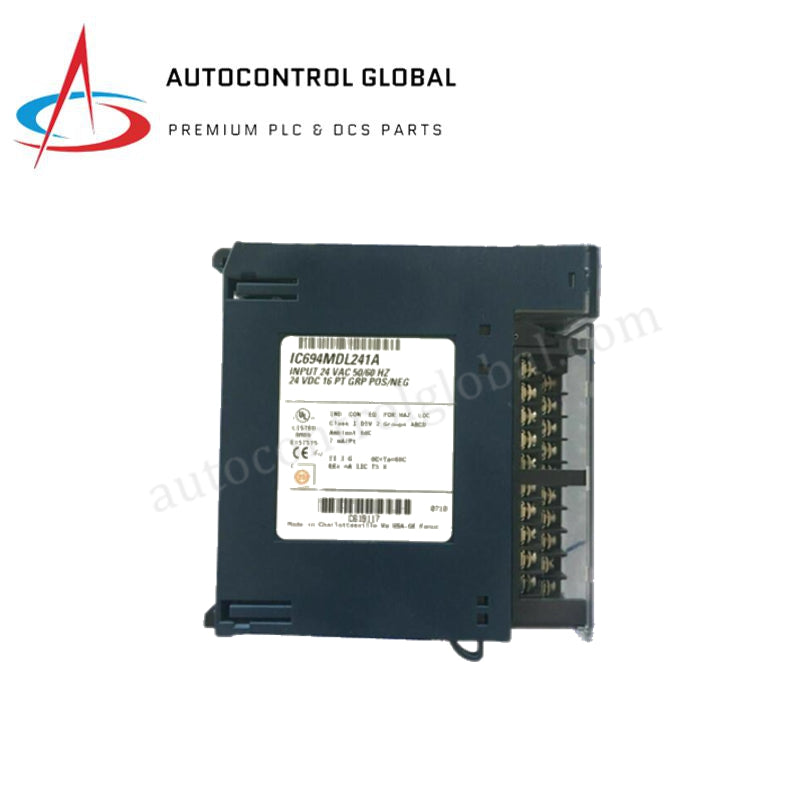

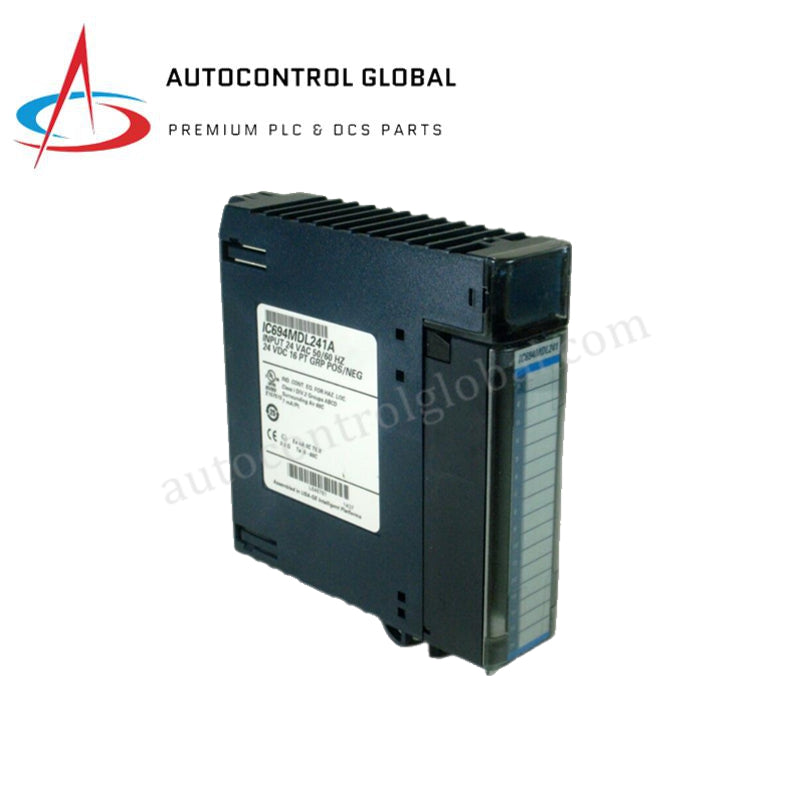

GE Fanuc IC694MDL241A PACSystems RX3i išvesties modulis
GE Fanuc IC694MDL241A, taip pat kataloguotas kaip IC694MDL241 išvesties modulis, veikia kaip specializuota aparatinė įranga, tiekianti 24 V nuolatinės srovės išvestis lauko įrenginiams PACSystems RX3i PLC tinkluose.
Aparatūros specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | IC694MDL241A (pagrindinis modelis: IC694MDL241) |
| Prekės ženklas | GE Fanuc |
| Kilmė | JAV |
| Svoris | 0,26 kg (0,56 svaro) |
| Matmenys | 3,5 cm x 13,0 cm x 13,5 cm |
| Darbinė temperatūra | 0 iki 60 °C |
| Galios suvartojimas | 80 mA @ 5 V nuolatinės srovės magistralėje |
| Išvesties taškai | 16 (sugrupuoti į 2 rinkinius po 8) |
| Išvesties tipas | Teigiama logika (šaltinis) |
| Nominali įtampa | 24 V nuolatinės srovės |
| Įtampos diapazonas | 12 iki 30 V nuolatinės srovės |
| Išvesties srovė | maksimaliai 0,5 A vienam taškui (maksimaliai 4,0 A vienai grupei) |
| Izoliacija | 1500 V RMS (laukas–logika) |
| Atsako laikas | Įjungta: <= 1 ms, Išjungta: <= 1 ms |
| Apsauga | Elektroninė trumpojo jungimo ir perkrovos apsauga |
Magistralės komunikacijos greitis ir tankio skalavimas
IC694MDL241A tiesiogiai jungiasi prie RX3i universalios magistralės lizdo, kad užtikrintų mažą delsą signalo vykdymui su loginio atsako laiku mažiau nei 1 ms. Modulis naudoja lokalizuotą loginės galios paskirstymą, imdamas 80 mA iš +5 V nuolatinės srovės magistralės. Aukštas I/I tankio skalavimas palaikomas per 16 atskirų fizinių terminalų, išlaikant 1500 V RMS izoliacijos barjerus, kad būtų izoliuoti lauko trikdžiai nuo pagrindinio procesoriaus. Vidinė programinės įrangos atminties suderinamumas užtikrina sinchronizuotą magistralės laiką su pagrindiniu valdikliu vienalaikių kelių kanalų perjungimo metu.
Dažniausiai užduodami klausimai
K: Kaip elgiasi elektroninė trumpojo jungimo apsauga kanalo perkrovos metu?
A: Modulis atlieka apsauginį išjungimą paveiktame kanale, kai viršijami srovės ribojimai. Konkretus gedimo atvejis sustabdo elektroninį vykdymą, kad būtų išvengta grandinės pažeidimų, reikalaujant loginio atstatymo arba maitinimo išjungimo ir įjungimo po gedimo pašalinimo.
K: Ar šis modulis gali veikti aplinkoje su didele drėgme, nesumažindamas lauko ir logikos izoliacijos?
A: Aparatūra yra skirta 0–80 % ne kondensuojančios santykinės drėgmės sąlygoms. Kondensacija gali pažeisti 1500 V RMS elektrinį izoliacijos barjerą ir sukelti nuotėkio kelius tarp 24 V nuolatinės srovės lauko grupių ir magistralės logikos.
K: Ar IC694MDL241A modulis palaiko karštą keitimą RX3i platformoje?
A: Karštas keitimas priklauso nuo pagrindo plokštės architektūros. Modulio išėmimas ar įdėjimas esant įjungtam maitinimui turi griežtai atitikti PACSystems RX3i aparatūros vadovo reikalavimus dėl aktyvios magistralės apribojimų, kad būtų išvengta elektros lankų.
Lauko montavimo gairės
- Orientacija ir vėdinimas: Montuokite modulį vertikaliai RX3i universalios magistralės lizde. Laikykite atstumus aplink spintos korpusą, kad užtikrintumėte natūralios konvekcijos kelius, atitinkančius vidinių komponentų šilumos sklaidą.
- Laidų sujungimai: Atjunkite 24 V nuolatinės srovės išvesties laidus nuo aukštos įtampos kintamosios srovės linijų skydelyje, kad sumažintumėte indukcinį ir talpinį trukdžių perdavimą.
- Terminalų blokų tvirtinimas: Patikrinkite, ar lauko laidų terminalų blokas yra užfiksuotas modulio korpuse prieš įjungiant 24 V nuolatinės srovės išorinį maitinimą.
- Bendro grįžtamojo ryšio balansavimas: Užtikrinkite, kad lauko grįžtamosios linijos būtų teisingai priskirtos atitinkamoms grupių bendroms, atkreipiant dėmesį, kad maksimali bendra apkrova neturi viršyti 4,0 A ribos vienai 8 taškų grupei.
