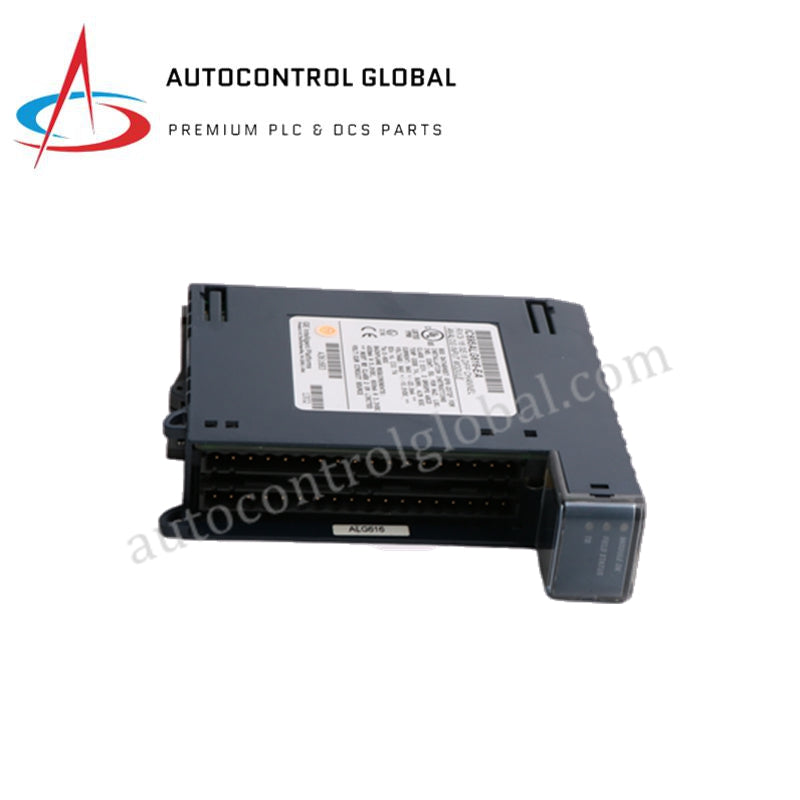

IC695ALG616 GE PACSystems RX3i analoginių įėjimų modulis
Manufacturer: GE Fanuc
-
Part Number: IC695ALG616-EA
Condition：New with Original Package
Product Type: Analoginės įvesties moduliai
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Emerson GE Fanuc IC695ALG616 PACSystems RX3i analoginių įėjimų modulis
Sukonfigūruotas didelio tankio jutiklių signalams apdoroti PACSystems RX3i pagrindo plokštės architektūrose, Emerson GE Fanuc IC695ALG616, taip pat kataloguose nurodomas kaip IC695ALG616-EA neizoliuotų analoginių įėjimų modulis, užtikrina tiesioginį fizinių signalų nuskaitymą iš iki 16 vieno galo arba 8 diferencinių lauko kanalų.
Aparatinės įrangos specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | IC695ALG616 (IC695ALG616-EA) |
| Prekės ženklas | Emerson / GE Fanuc |
| Kilmė | JAV |
| Svoris | 0,22 kg (0,56 svar.) |
| Matmenys | 3,5 cm x 13,3 cm x 13,6 cm |
| Darbinė temperatūra | nuo 0 iki 60 °C (nuo 32 iki 140 °F) |
| Laikymo temperatūra | nuo -40 iki 85 °C (nuo -40 iki 185 °F) |
| Santykinė drėgmė | nuo 5 iki 95 %, be kondensacijos |
| Energijos suvartojimas | 450 mA esant 3,3 VDC, 600 mA esant 5 VDC (didžiausias išsklaidymas – 4,8 W) |
| Įėjimų kanalai | 16 vieno galo arba 8 diferenciniai įėjimai |
| Įėjimo signalų diapazonai (įtampa) | +/-10 VDC, nuo 0 iki 10 VDC, +/-5 VDC, nuo 0 iki 5 VDC, nuo 1 iki 5 VDC, +/-50 mV, +/-150 mV |
| Įėjimo signalų diapazonai (srovė) | nuo 0 iki 20 mA, nuo 4 iki 20 mA, +/-20 mA |
| Skyra | 24 bitų ADC, konvertuojamas į slankiojo kablelio arba sveikojo skaičiaus formatą |
| Įėjimo pilnutinė varža | >100 kΩ (įtampa), 249 Ω +/-1 % (srovė) |
| Konfigūruojami filtrai | 8 Hz, 12 Hz, 16 Hz, 40 Hz, 200 Hz, 500 Hz |
| Apsauga nuo viršįtampio | nepertraukiamai iki +/-60 VDC |
| Apsauga nuo viršsrovio | nepertraukiamai iki +/-28 mA |
| Atviros grandinės aptikimas | ne daugiau kaip 1 sekundė |
Ryšys su pagrindo plokštės magistrale ir programinės aparatinės įrangos mastelio keitimas
Modulis veikia per RX3i PCI pagrindo plokštės magistralę, naudodamas sparčią programinės aparatinės įrangos sinchronizaciją kanalo duomenims keistis su CPU. Kanalų konvertavimas grindžiamas 24 bitų ADC, o vidinis mikroprocesorius duomenis suformuoja į IEEE 32 bitų slankiojo kablelio arba 16 bitų sveikojo skaičiaus reikšmes 32 bitų lauke. Įmontuotas automatinis kalibravimas paleidžiamas automatiškai atliekant pagrindo plokštės maitinimo įjungimo procedūras ir koreguoja šiluminį dreifą be operatoriaus įsikišimo. Programinė konfigūracija naudojant PACSystems Machine Edition pašalina aparatinės įrangos trumpiklių poreikį, todėl kiekvieno kanalo filtrų ribiniai dažniai ir signalų mastelio keitimo parametrai sistemos paleidimo metu gali būti tiesiogiai įrašomi į „flash“ atmintį.
Dažniausiai užduodami klausimai
K: Ar IC695ALG616 modulį galima įdėti arba išimti, kai RX3i pagrindo plokštė yra su įjungtu maitinimu?
A: Ne, modulis nepalaiko keitimo veikiant sistemai. Prieš įdedant arba išimant aparatinę įrangą iš RX3i stovo, sistemos maitinimas turi būti visiškai išjungtas, kad nebūtų pažeista pagrindo plokštė.
K: Kokie yra minimalūs CPU programinės aparatinės įrangos ir programavimo programinės įrangos reikalavimai moduliui naudoti?
A: Reikalinga PACSystems RX3i CPU programinės aparatinės įrangos 3.0 arba naujesnė versija ir „Proficy Machine Edition“ konfigūravimo programinė įranga, kurios versija yra 5.0 SP3 arba naujesnė.
K: Kaip veikia srovės kilpos aptikimas nutrūkus laidui 4–20 mA įėjimo kanale?
A: Įmontuota diagnostikos procedūra per ne daugiau kaip 1 sekundę aptinka atvirą grandinę, susijusio kanalo duomenų žodžiui priskiria nustatytą gedimo reikšmę ir nustato modulio diagnostinės būsenos vėliavėlę.
Montavimo vietoje gairės
Prieš mechaniškai įstatydami modulį į RX3i universalųjį arba išplėtimo stovą įsitikinkite, kad visas pagrindo plokštės maitinimas yra išjungtas. Sulygiuokite modulio kortelės kraštą su kreipiančiaisiais ir tvirtai stumkite, kol galinė jungtis visiškai įsistatys į PCI pagrindo plokštės jungtį. Išorines įtampos arba srovės kilpas prijunkite prie atitinkamo išimamo gnybtų bloko (IC694TBB032, IC694TBB132, IC694TBS032 arba IC694TBS132, užsakoma atskirai). Analoginių signalų linijas tieskite per tam skirtus įžemintus metalinius vamzdžius, nuo aukštos įtampos AC maitinimo linijų atskirdami ne mažesniu kaip 30 cm atstumu. Visų signalų kabelių ekranus įžeminkite viename taške, paprastai korpuso apsauginio įžeminimo magistralėje, kad sumažintumėte elektromagnetinius trukdžius ir išvengtumėte įžeminimo kilpų.
