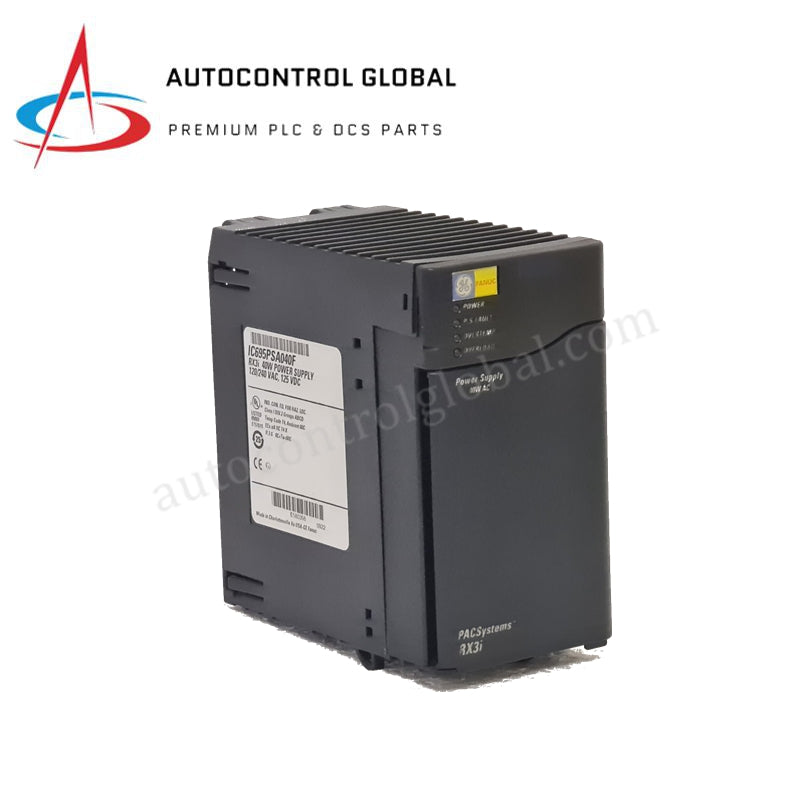

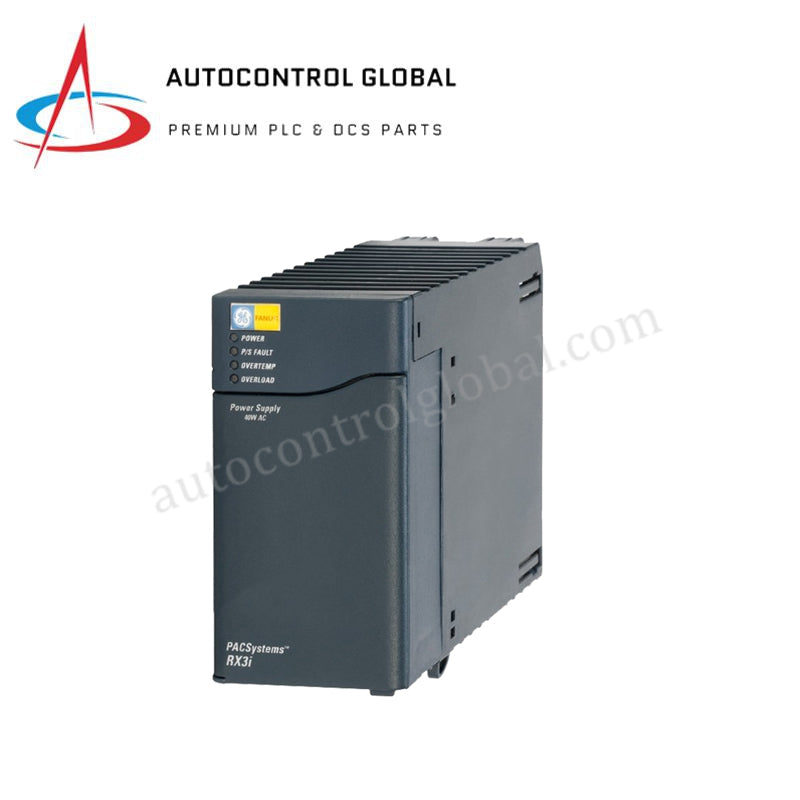

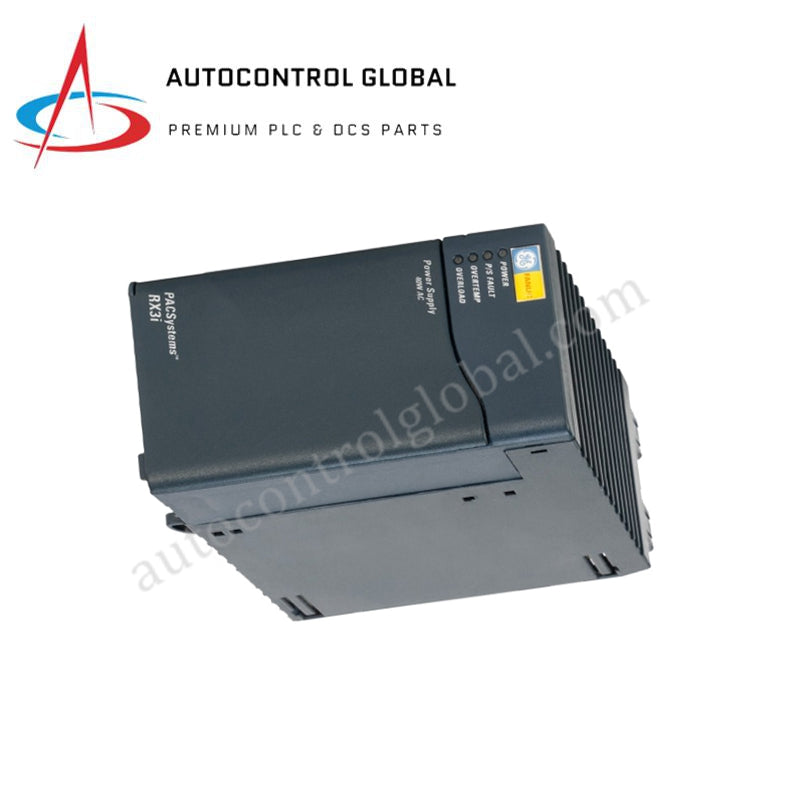

IC695PSA040F GE Fanuc RX3i maitinimo šaltinis | Nauja ir originali atsarga
Manufacturer: GE Fanuc
-
Part Number: IC695PSA040F
Condition：New with Original Package
Product Type: Maitinimo modulių blokai
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC695PSA040F PACSystems RX3i maitinimo modulis
GE Fanuc IC695PSA040F, taip pat kataloguotas kaip IC695PSA040 standartinis AC maitinimo modulis, veikia kaip specializuota aparatinė įranga, skirta konvertuoti 120/240 VAC arba 125 VDC įėjimą į reguliuojamas įtampas PACSystems RX3i PLC tinkluose.
Aparatūros specifikacijos
| Parametras | Specifikacija |
|---|---|
| Modelis | IC695PSA040F (pagrindinis modelis: IC695PSA040) |
| Prekės ženklas | GE Fanuc |
| Kilmė | JAV |
| Svoris | 2,0 kg (4,4 svaro) |
| Išmatavimai | Standartinis vieno lizdo modulis RX3i universalioje pagrindo plokštėje |
| Darbinė temperatūra | 0 iki 60 °C |
| Energijos suvartojimas | Įėjimo galia: maksimaliai 40 W |
| Įėjimo įtampos diapazonas, AC | 85 iki 264 VAC (120/240 VAC nominali, 50/60 Hz) |
| Įėjimo įtampos diapazonas, DC | 100 iki 300 VDC (125 VDC nominali) |
| Išėjimo įtampa | +5,1 VDC (maks. 4 A), +24 VDC relė (maks. 1 A), +24 VDC izoliuota (maks. 15 W) |
| Bendra išėjimo galia | Maksimali bendra talpa 40 W |
| Apsauga | Viršįtampio, viršsrovio ir trumpojo jungimo apsauga |
| Montavimo vieta | Geriausias kairysis lizdas RX3i pagrindo plokštėje |
| Saugiklio tipas | Galimas keitimas lauke |
| Certifikatai | Atitinka CE, UL sąrašas, CSA patvirtintas |
Pagrindo plokštės maitinimo maršrutizavimas ir tankio skalavimas
IC695PSA040F reguliuoja nuolatinės srovės kelius per universalios RX3i pagrindo plokštės magistralės kanalus, tiekiant iki 4 A pagrindine loginė +5,1 VDC linija. Fizinis išdėstymas užtikrina lokalizuotą maitinimo maršrutizavimą mažam ir vidutiniam I/O tankio skalavimui, palaikant tiek vidines apdorojimo architektūras, tiek periferinius sąsajos ciklus. Siekiant užtikrinti, kad programinės įrangos atnaujinimo procedūros būtų vykdomos be maitinimo praradimo klaidų, vidinė grandinė naudoja diagnostinį sekimą kartu su priekiniu skydeliu esančiais „OK“ ir „FAULT“ būsenos indikatoriais, kurie stebi izoliuotų 21,5–28 VDC ir relės 24–28 VDC tiekimo kelių stabilumą.
Dažniausiai užduodami klausimai
K: Koks fizinis atsakas įvyksta, kai trumpojo jungimo apsauga įsijungia +5,1 VDC linijoje?
A: Modulis nedelsiant išjungia išėjimo įtampos linijas, kad izoliuotų pagrindo plokštės logiką nuo terminio perkrovimo. Priekiniame skydelyje užsidega „FAULT“ LED indikatorius, o sistema sustabdo valdymo vykdymą, kol išorinė trumpojo jungimo problema bus pašalinta ir įėjimo maitinimas bus išjungtas ir vėl įjungtas.
K: Ar IC695PSA040F maitinimo modulis gali būti naudojamas lygiagrečios atsarginės kopijos konfigūracijoje?
A: Ne. Šio modulio vidinė elektros įranga nepalaiko apkrovos dalijimosi ar lygiagrečios magistralės sinchronizacijos. Jis turi būti įdiegtas kaip atskiras maitinimo šaltinis specialiame kairiausiame RX3i rėmo lizde.
K: Ar šis modulis suderinamas su grynųjų DC įėjimo paskirstymo tinklais?
A: Taip. Nors jis daugiausia skirtas AC maitinimui, vidinė lyginimo įranga priima nominalią 125 VDC įėjimo įtampą per nuolatinį fizinį veikimo diapazoną nuo 100 iki 300 VDC.
Montavimo lauke gairės
- Korpusų paskirstymo apribojimas: Modulis turi būti įstatytas ir užfiksuotas tik kairiausiame RX3i pagrindo plokštės lizde. Bandymas įstatyti į standartinius I/O lizdus pažeis galinį daugiasmeigį pagrindo plokštės jungtį.
- Žemės sujungimo reikalavimai: Prijunkite žemės laidą nuo terminalo bloko žemės varžto tiesiai prie korpuso žemės juostos, kad būtų sumažintas aukšto dažnio elektros triukšmas.
- Konvekcinio aušinimo atstumai: Užtikrinkite neblokuotą bent 50 mm (2 colių) atstumą viršuje, apačioje ir priekyje nuo maitinimo modulio korpuso, kad natūralūs konvekciniai srautai atitiktų vidinį šilumos išsklaidymą.
- Terminalų juostos atskyrimas: Išlaikykite fizinį atstumą tarp įeinančių 120/240 VAC maitinimo laidų ir šalia esančių žemos įtampos analoginių ar skaitmeninių komunikacijos linijų skydelyje, kad sumažintumėte talpinį kryžminį triukšmą.
