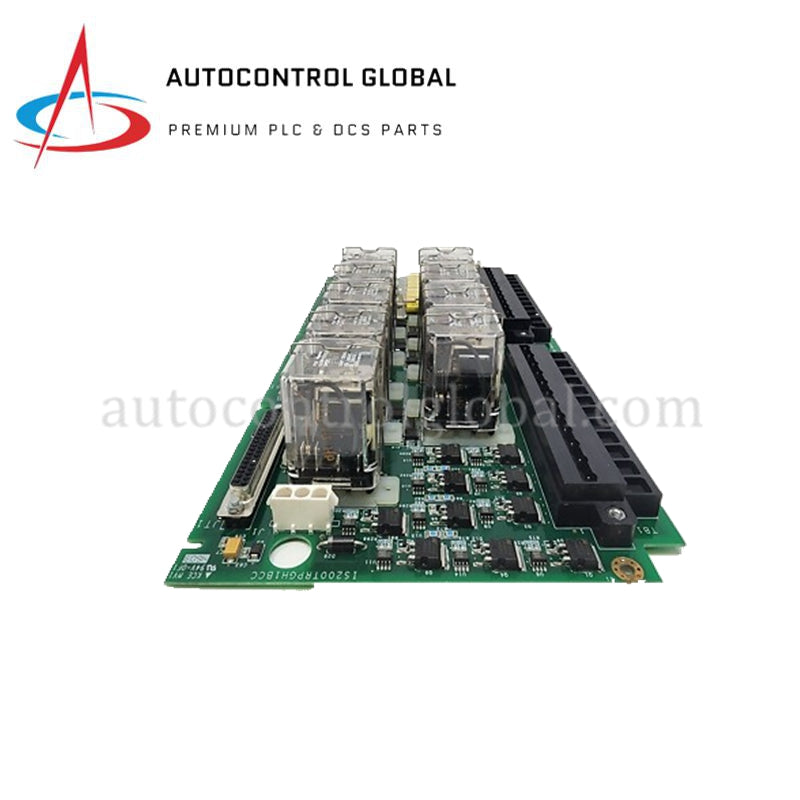

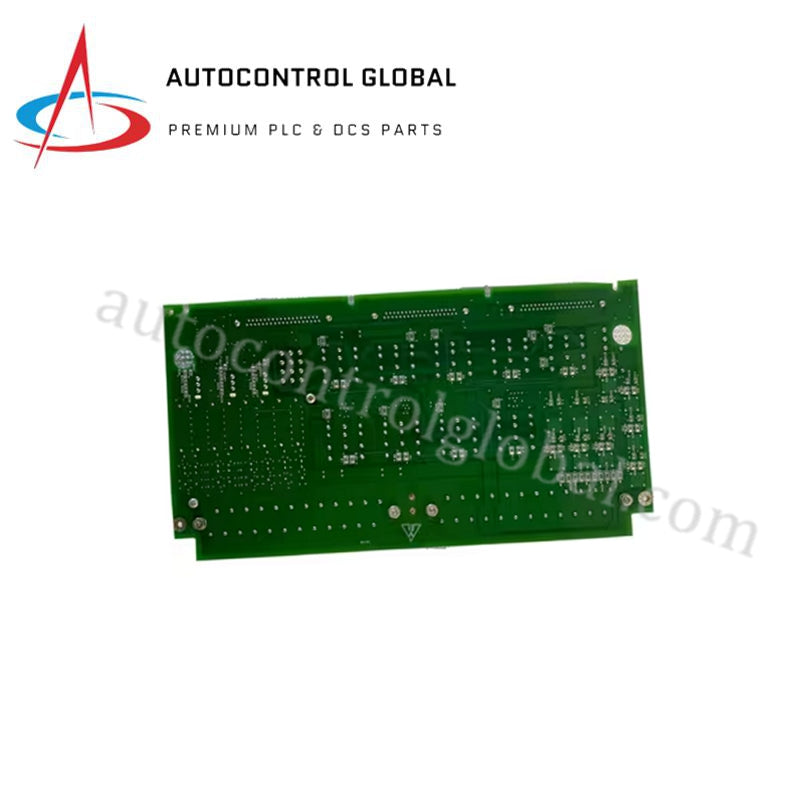

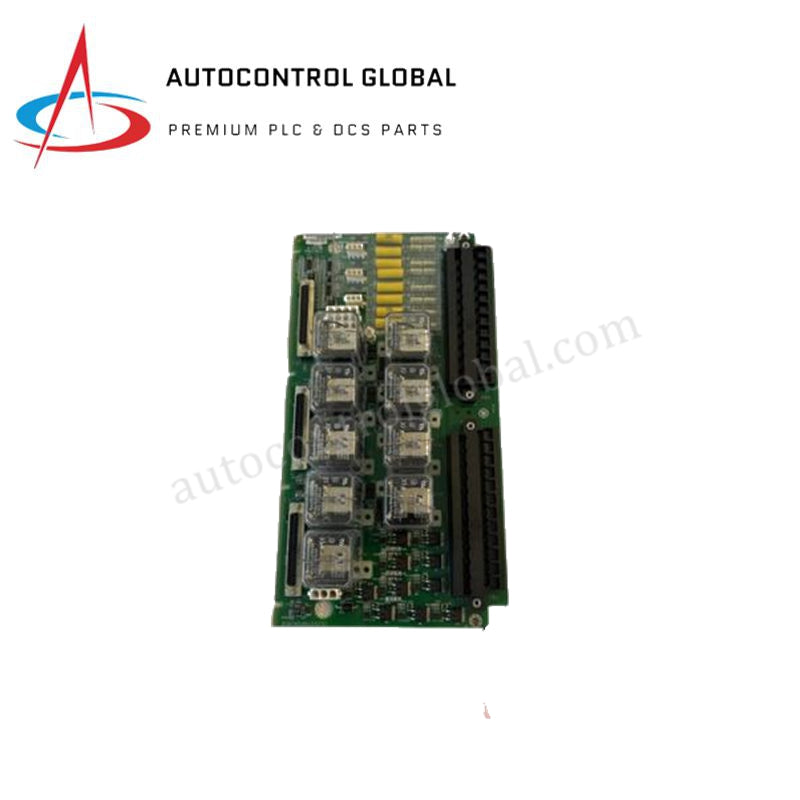

IS200TRPGH1B GE Speedtronic | Apsauginio relės veikimas

Produkto apžvalga

GE IS200TRPGH1B (TRPG) veikia kaip pagrindinis Turbinos išjungimo plokštės modulis „Mark VI Speedtronic“ valdymo architektūroje. Jis atlieka kritinį turbinos apsaugos ciklo paskutinį etapą, apdorodamas avarinius išjungimo signalus ir valdomas sunkiųjų apsauginių relėlių. Ši plokštė suteikia fizinį sąsajos elementą, reikalingą kuro alyvos išjungimo vožtuvams arba garo stabdymo vožtuvams aktyvuoti, užtikrinant greitą ir saugų mašinos sustabdymą esant per dideliam greičiui, žemam tepalo slėgiui arba rankiniam avariniam sustabdymui.

Būsena: 100 % visiškai naujas originalas.

Techninės specifikacijos

IS200TRPGH1B naudoja aukštos patikimumo relės logiką, užtikrinančią deterministinį išjungimą visomis veikimo sąlygomis.

Inžinerinės privalumai

• Aukšto greičio išjungimo vykdymas: TRPG plokštė pašalina apdorojimo vėlavimus kritinių gedimų metu. Ji gauna signalus iš apsaugos I/O modulių ir aktyvuoja išjungimo reles per milisekundes, apsaugodama nuo mechaninio perkrovimo ir saugodama vertingas turbinos dalis.

• Saugumo relės architektūra: Aparatūra naudoja „deaktyvuoti, kad išjungti“ logiką. Esant visiškam valdymo maitinimo praradimui arba plokštės gedimui, relės automatiškai grįžta į pradinę būseną, inicijuodamos saugų turbinos sustabdymą. Šis saugumo dizainas neleidžia „užstrigti įjungus“ klaidoms išjungti apsaugos sistemą.

• Patvarus kontaktų dizainas: Ant plokštės esantys relės kontaktai pagaminti iš specialių medžiagų, skirtų atlaikyti induktyvias didelių solenoidinių vožtuvų sroves. Tai užkerta kelią kontaktų suvirinimui ir užtikrina tūkstančius patikimų jungimo ciklų net ir atšiaurioje pramoninėje aplinkoje.

• Redundantiškos logikos kelio palaikymas: Trigubo modulinio redundanto (TMR) konfigūracijose IS200TRPGH1B palaiko 2 iš 3 (2oo3) balsavimo logiką. Tai leidžia sistemai atlaikyti vieno valdiklio ar I/O modulio gedimą nesukeliant netikro išjungimo ar nesumažinant galimybės sustabdyti įrenginį.

• Supaprastintas lauko prijungimas: Plokštė suteikia aiškias ir prieinamas prijungimo vietas lauko laidams. Technikai gali lengvai patikrinti išjungimo solenoidų būseną per integruotas diagnostikos vietas, palengvindami paleidimą ir įprastines techninės priežiūros patikras.

DUK

K: Kuo skiriasi IS200TRPGH1B nuo IS200TRPGS1B?

A: „H1B“ ir „S1B“ žymėjimai nurodo specifines aparatūros versijas. H1B versija dažniausiai naudojama standartinėse Mark VI stovo konfigūracijose, o S grupė dažnai reiškia specifinius jungčių išdėstymus arba aparatūros dizaino atnaujinimus. Visada patikrinkite savo sistemos elementinius brėžinius, kad įsitikintumėte, jog versija atitinka jūsų atgalinę plokštę.

K: Ar ši plokštė apima pačias išjungimo reles?

A: Taip. IS200TRPGH1B turi aukštos patikimumo apsaugines reles tiesiai ant spausdintos plokštės. Ji sąveikauja su Mark VI I/O moduliais (pvz., TPRO), kurie teikia loginį signalą šių relės aktyvavimui.

K: Ar galiu išbandyti išjungimo funkciją nesustabdydamas turbinos?

A: Taip, jei jūsų sistema sukonfigūruota online testavimui. Mark VI architektūra leidžia atskirai testuoti reles TMR konfigūracijoje. Galite impulsuoti vieną relę, kad patikrintumėte jos būklę, kol kitos dvi palaiko „veikimo“ grandinę, leidžiant saugumo patikrinimą be gamybos prastovos.

K: Kaip atpažinti relės gedimą IS200TRPGH1B?

A: Plokštė teikia grįžtamojo ryšio signalus valdikliui. Jei relės ritė sugestų arba atsirastų kontakto neatitikimas, Mark VI Toolbox programinė įranga suaktyvins „Relės grįžtamojo ryšio neatitikimo“ arba „Plokštės gedimo“ aliarmą, nurodydama konkretų kanalą, kuriam reikia dėmesio.
