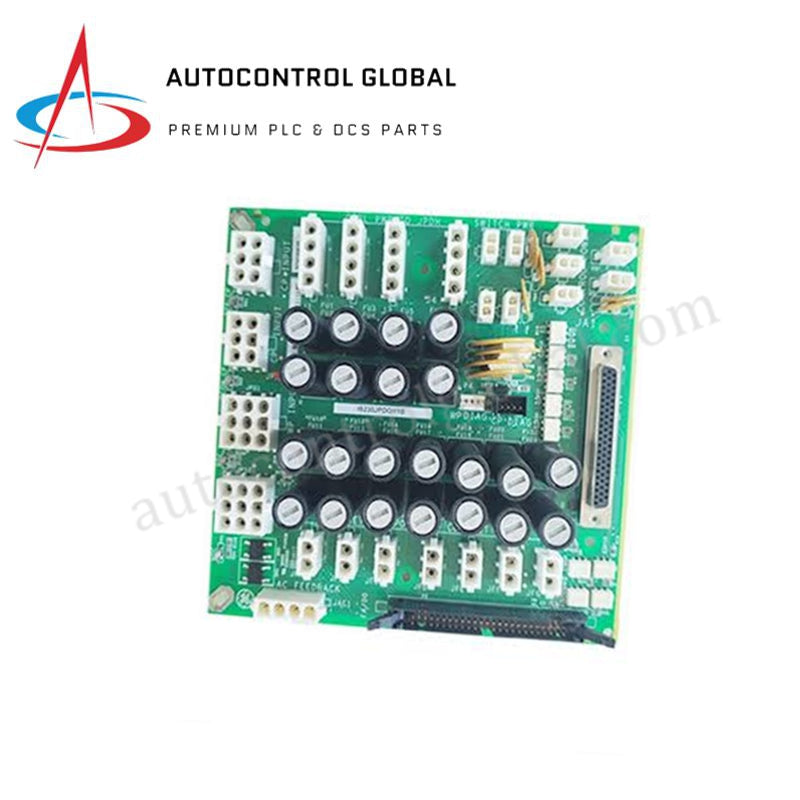

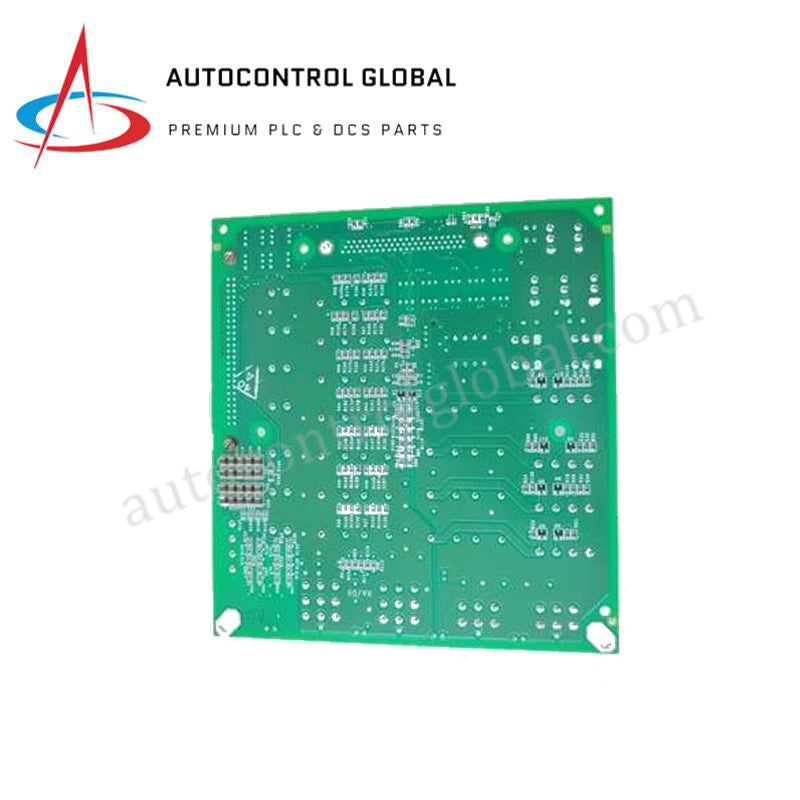

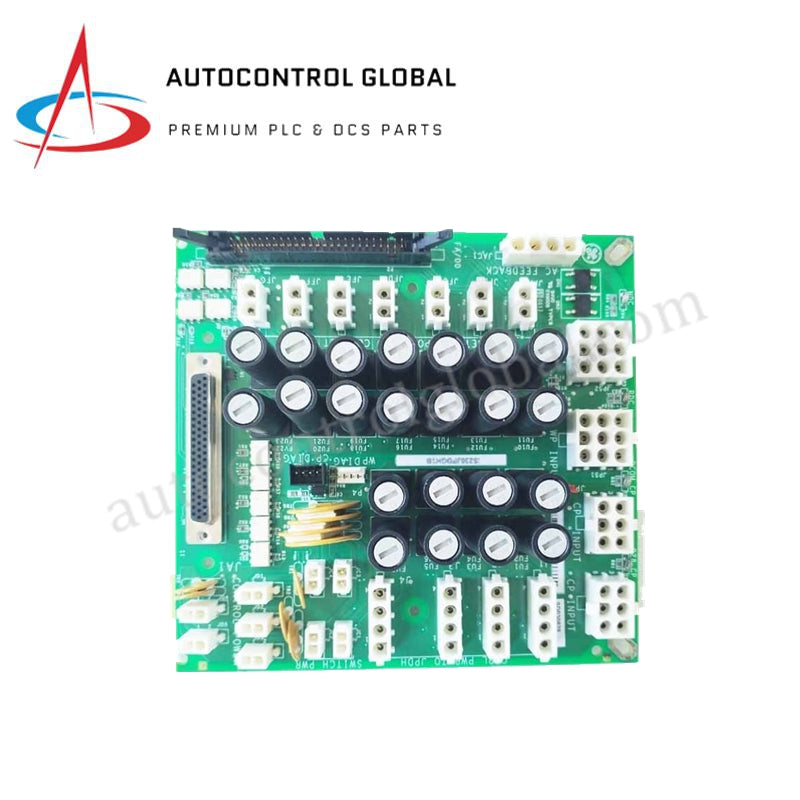

IS230JPDGH1B GE „Speedtronic Mark VIe“ energijos paskirstymo modulis

„General Electric“ IS230JPDGH1B „Speedtronic Mark VIe“ maitinimo paskirstymo modulis

„General Electric“ IS230JPDGH1B, taip pat kataloguose nurodomas kaip IS230JPDG maitinimo paskirstymo modulis, yra specializuotas aparatinės įrangos komponentas, skirtas 28 VDC valdymo maitinimui ir 48 VDC / 24 VDC kontaktų sužadinimo maitinimui paskirstyti GE „Speedtronic Mark VIe“ valdymo sistemos tinkluose. Plokštė paskirsto reguliuojamą nuolatinę įtampą į kelis izoliuotus išvesties kanalus, o bendra prijungtų I/O paketų ir valdymo aparatinės įrangos išvesties srovė gali siekti iki 20 A. Integruotos viršįtampio, viršsrovio ir trumpojo jungimo apsaugos grandinės apsaugo valdymo logiką nuo tolesnėje grandinėje kylančių lauko įrangos gedimų, o būsenos šviesos diodai realiuoju laiku leidžia stebėti kanalų diagnostiką.

Aparatinės įrangos specifikacijos

Magistralės ryšio spartos ir I/O tankio mastelio keitimas

IS230JPDGH1B perduoda įtampos ir srovės telemetrijos duomenis realiuoju laiku per „Mark VIe IONet“ sistemą, nemažindamas bendros galinės magistralės ryšio spartos. Vidinės skaitmeninio stebėjimo sąsajos užtikrina programinės aparatinės įrangos atminties suderinamumą su senesniais ir dabartiniais „Mark VIe“ stelažų moduliais. Ši architektūra leidžia sistemų integratoriams didinti kelių paketų I/O tankį, išlaikant deterministinę maitinimo valdymo diagnostiką ir prijungtų valdymo mazgų gedimų izoliavimą.

Dažnai užduodami klausimai

K: Kokios apsaugos priemonės neleidžia trumpajam jungimui plisti per IS230JPDGH1B išvesties kanalus?

A: Modulyje kiekvienai išvesties atšakai įrengta nepriklausoma elektroninė apsauga nuo viršsrovio ir trumpojo jungimo, ribojanti gedimo sroves ir izoliuojanti sugedusius kanalus nuo pagrindinės nuolatinės srovės magistralės.

K: Ar IS230JPDGH1B modulį galima pakeisti, kol pagrindiniai turbinos valdymo procesoriai aktyviai vykdo logiką?

A: Prieš fiziškai išimant arba iš naujo montuojant modulį techninės priežiūros darbuotojai turi atjungti į modulį tiekiamus nuolatinės srovės maitinimo šaltinius, kad būtų išvengta elektros lanko susidarymo ir trumpalaikių įtampos šuolių gretimuose I/O paketuose.

K: Kaip modulis perduoda maitinimo šaltinio būklės duomenis pagrindiniam valdikliui?

A: Integruoti diagnostikos jutikliai per IONet ryšio magistralę tiesiogiai perduoda maitinimo būseną, kanalų perkrovos įspėjimus ir įtampos lygius į „Mark VIe“ valdiklio diagnostikos modulį.

Montavimo vietoje gairės

Prieš pradėdami montavimo ar laidų prijungimo darbus, išjunkite visus 125 VDC ir 24 VDC maitinimo įvadus. Saugiai pritvirtinkite IS230JPDGH1B modulį jam skirtoje „Mark VIe“ korpuso angoje ir patikrinkite, ar mechaninis fiksatorius tinkamai užsifiksavo. Prijunkite lauko maitinimo kabelius prie gnybtų jungčių, naudodami laidus, kurių skerspjūvis atitinka didžiausią 20 A bendrą apkrovą. Siekdami sumažinti triukšmo indukciją, tarp nuolatinės srovės maitinimo paskirstymo laidų ir aukštos įtampos kintamosios srovės kabelių išlaikykite ne mažesnį kaip 300 mm atstumą. Modulio važiuoklės įžeminimo gnybtą patikimai sujunkite su pagrindine korpuso įžeminimo juosta, naudodami mažos varžos varinį nutekėjimo laidininką.
