Naujas TK801V006 ABB S800 I/O ekraninis ModuleBus jungtis

Produkto apžvalga

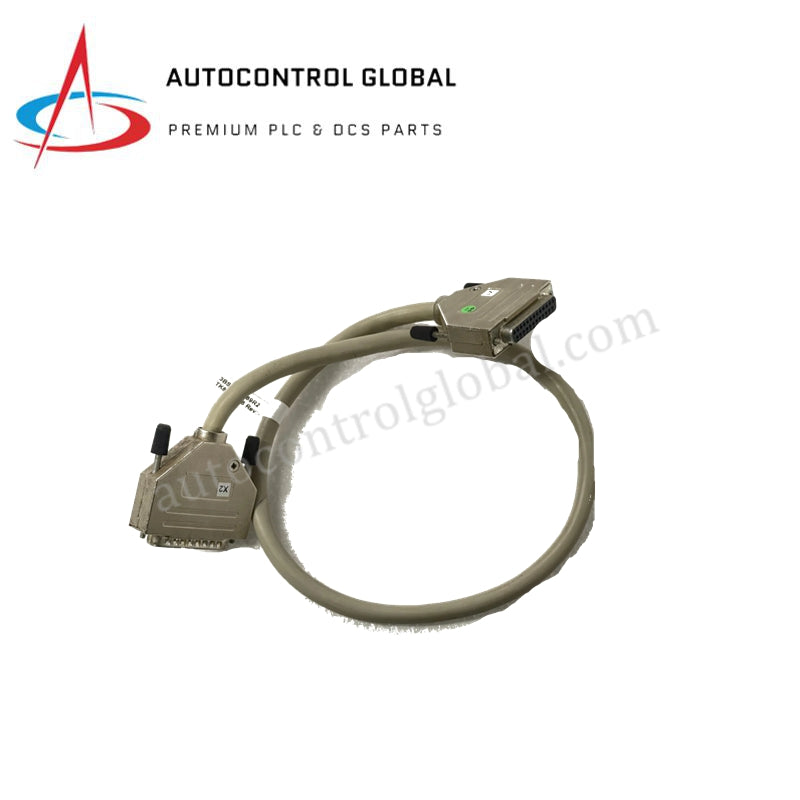

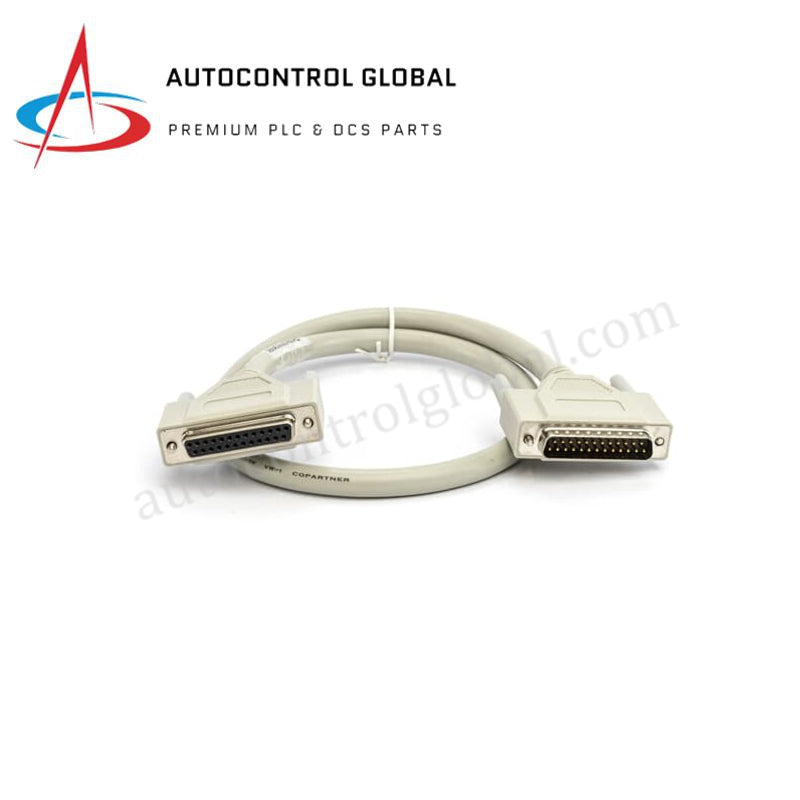

ABB TK801V006 (3BSC950089R2) veikia kaip aukštos kokybės, ekranizuotas ModuleBus prailginimo laidas ABB S800 I/O šeimai. Šis 100 % naujas, originalus 0,6 metro ilgio laidas sujungia elektrinį ModuleBus tarp skirtingų DIN bėgių, leidžiant inžinieriams paskirstyti I/O modulius keliuose eilių bėgiuose, išlaikant vieną loginį magistralės ryšį. Naudojant specializuotą ekranavimą ir D-sub 25 kontaktų jungtis, TK801V006 užtikrina sinchronizuotą duomenų perdavimą ir signalo vientisumą System 800xA, Symphony Plus ir Freelance automatizavimo platformose. Tai mechaninė būtinybė tankiai išdėstytoms spintoms, kur vienas DIN bėgis negali talpinti reikiamo I/O klasterių skaičiaus.

Techninės specifikacijos

TK801V006 naudoja pramoninės klasės ekranavimą, kad išlaikytų aukšto dažnio signalo stabilumą ModuleBus architektūroje.

Inžinerinės naudos

ABB TK801V006 3BSC950089R2 sprendžia svarbias erdvines ir elektrines problemas paskirstytose I/O konfigūracijose:

• Daugiabėgių montavimo lankstumas: Šis laidas įveikia vieno DIN bėgio fizinius apribojimus. Pratęsdamas ModuleBus 0,6 metro atstumu, leidžia montuoti I/O modulius atskiruose bėgiuose arba sukrautuose išdėstymuose, optimizuojant spintos erdvę neprarandant komunikacijos greičio.

• Puiki EMI/RFI ekranavimo apsauga: Pramoninė aplinka sukuria daug elektromagnetinio triukšmo. TK801V006 turi tvirtą ekranizuotą konstrukciją, kuri atstumia trukdžius iš kintamo dažnio pavarų ir aukštos įtampos jungiklių, užkertant kelią duomenų paketų praradimui ir „magistralės klaidų“ gedimams.

• Prijunk ir naudok: Gamykliškai užbaigtos D-sub 25 jungtys užtikrina saugų mechaninį sujungimą su TB805/TB845 ir TB806/TB846 užbaigimo blokais. Tai pašalina rankinio laidų sujungimo ar lauko užspaudimo poreikį, žymiai sutrumpindama montavimo laiką ir užkertant kelią laidų sujungimo signalų gedimams.

• Išlaikytas magistralės laiko valdymas: ABB specialiai suprojektavo šį laidą atitinkant S100 ir S800 I/O magistralės varžos reikalavimus. Jis palaiko deterministinį laiko valdymą, reikalingą didelio greičio signalų apdorojimui (iki 50 kHz), užtikrindamas, kad valdiklis matytų išplėstinius modulius tarsi jie būtų tiesiogiai šalia.

DUK

• Ar galiu sujungti kelis TK801V006 laidus grandinėje, kad pasiekčiau didesnį atstumą?

  ModuleBus turi griežtus elektrinio ilgio apribojimus, kad būtų išlaikytas signalo laiko valdymas. Nors galima prailginti magistralę naudojant TB805 ir TB806 modulius, rekomenduojame laikytis bendro magistralės ilgio specifikacijų, nurodytų S800 I/O naudotojo vadove, kad būtų išvengta komunikacijos laiko išnaudojimo klaidų.

• Kokius užbaigimo modulius turiu naudoti su šiuo laidu?

  TK801V006 reikalauja TB805 arba TB845 magistralės išvesties bloko pirmojo bėgio gale ir TB806 arba TB846 magistralės įvesties bloko kito bėgio pradžioje. Laidas sujungia šiuos du komponentus, užbaigiant elektrinį grandinę.

• Ar šis laidas suderinamas su ne ABB D-sub 25 periferiniais įrenginiais?

  Ne. Nors naudojama standartinė D-sub 25 jungtis, vidinė kontaktų išdėstymo schema ir ekranavimas yra ABB ModuleBus patentuoti. Jungiant įprastus serijinius laidus gali būti padaryta nuolatinė elektros žala I/O moduliams ir valdikliui.

• Ką daryti, jei po įrengimo ModuleBus rodo periodines klaidas?

  Patikrinkite, ar D-sub jungčių fiksavimo varžtai yra visiškai priveržti. Laisvi sujungimai yra pagrindinė periodinių magistralės klaidų priežastis. Taip pat įsitikinkite, kad laidas neveda tiesiai lygiagrečiai su aukštos srovės AC linijomis, kurios gali įveikti vidinį ekranavimą.
