Saugos valdiklio skaitmeninių išėjimų FTA | Honeywell FC-TDOL-0724

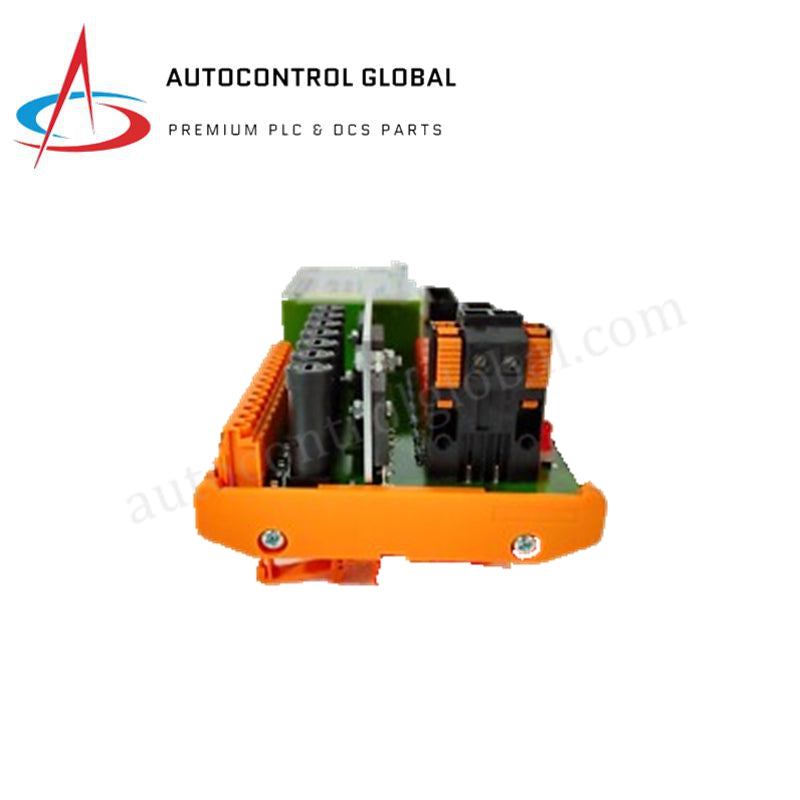

Honeywell FC-TDOL-0724 CC V1.0 skaitmeninių išėjimų FTA

Sukurtas relių kontaktų perjungimui ir lauko laidų priežiūrai „Honeywell Safety Manager“ sistemose, Honeywell FC-TDOL-0724 CC V1.0 (FC-TDOL-0724) linijos stebėjimo skaitmeninių išėjimų lauko prijungimo blokas tiesiogiai atlieka fizinį ir elektrinį prijungimą.

Aparatinės įrangos specifikacijos

Kanalų tarpusavio izoliacija ir galvaninis linijos stebėjimas

Integruojant į DCS kilpų architektūrą, būtina užtikrinti galvaninę atskirų išėjimo kanalų izoliaciją, kad būtų izoliuotos trumpalaikės įžeminimo kilpos ir išlaikytas pradinis signalo grynumas. Prijungimo bloke įrengta speciali linijos stebėjimo grandinė, nuolat aptinkanti iki 1.1 mA srovės nuotėkį esant ne didesnei kaip 2,200 omų apkrovos varžai. Vidinės diagnostikos grandinės aptinka atvirą grandinę ir trumpąjį jungimą lauko laiduose nenutraukdamos kilpos maitinimo. Šaltosios jungties kompensavimas ir galvaninis signalų atskyrimas išsaugo saugos kilpos vientisumą per intensyvias induktyviąsias perjungimo operacijas.

Dažnai užduodami klausimai

K.: Kaip veikia kanalų linijos stebėjimas, neatjungdamas prijungtų apkrovos įtaisų?

A.: Integruotas diagnostikos tinklas per lauko kilpą tiekia nedidelę, maždaug 1.1 mA, 24 VDC jutimo srovę ir įvertina iki 2,200 omų linijos varžą, kad aptiktų atviros grandinės arba trumpojo jungimo gedimus neįjungdamas tolesnių lauko įtaisų.

K.: Kokios specifikacijos saugiklis reikalingas kiekvieno išėjimo kanalo apsaugai?

A.: Kiekvienam išėjimo kanalui reikalingas 5 x 20 mm, 2 A lėto veikimo saugiklis, kuris nutraukia viršsrovio gedimo sąlygas, kylančias dėl išorinių laidų trumpojo jungimo arba stiprių lauko įtampos šuolių.

K.: Kuris „Safety Manager“ modulis tiesiogiai jungiamas prie šio lauko prijungimo bloko?

A.: Modulis sistemos sąsajos kabeliais tiesiogiai jungiamas prie skaitmeninių išėjimų modulio SDO-0824 ir skaitmeninių įėjimų modulio SDI-1624.

Lauko įrengimo gairės

Montuokite modulį ant standartinio DIN EN bėgelio įžemintame metaliniame korpuse. Virš korpuso ir po juo palikite bent 50 mm laisvos vietos, kad būtų užtikrinta natūrali šiluminė konvekcija esant maksimaliai 70 °C darbinei temperatūrai. Įeinančią sistemos maitinimo įtampą prijunkite per specialią 2 polių maitinimo jungtį, naudodami 24 VDC nominaliosios įtampos kilpos laidus. Lauko laidus prijunkite prie septynių varžtinių gnybtų porų ir priveržkite gnybtus 0.5 Nm sukimo momentu. Visų lauko kabelių ekranus įžeminkite viename įžeminimo taške prie kabelių įvado plokštės, kad nesusidarytų įžeminimo kilpų srovės keliai.
