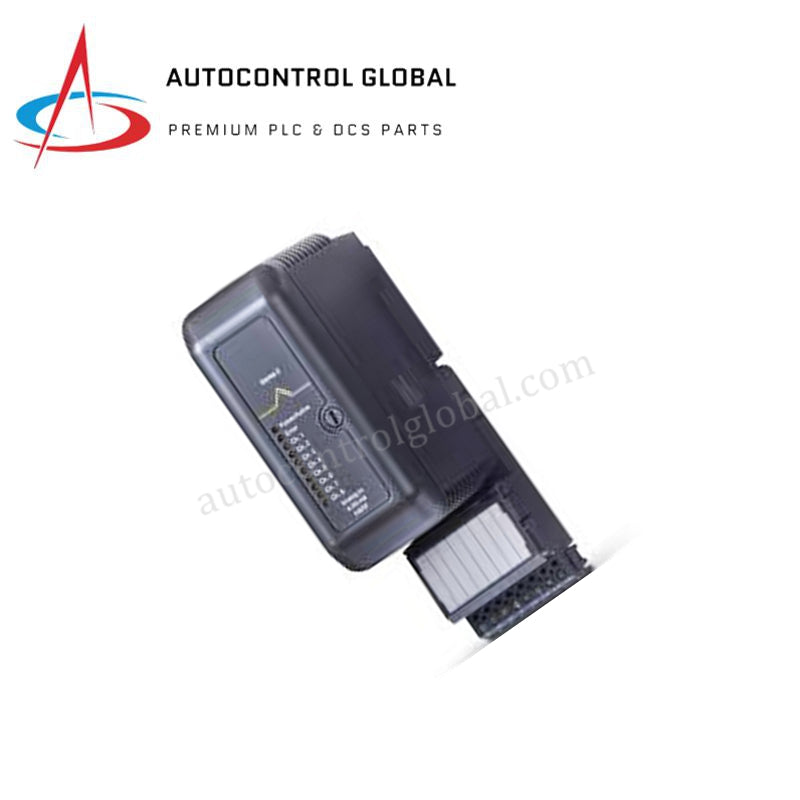

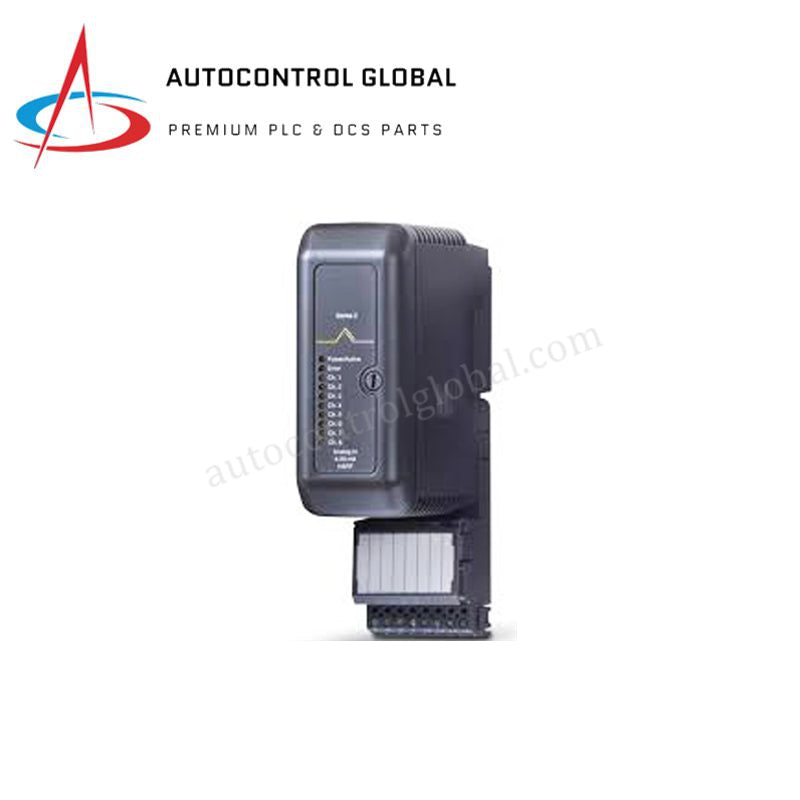

VE4001S2T2B5 Emerson DeltaV užbaigimo blokas | Nauja ir originali atsarga
Manufacturer: GE Fanuc
-
Part Number: VE4001S2T2B5
Condition：New with Original Package
Product Type: Skaitmeninės įvesties/išvesties plokštės
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Emerson VE4001S2T2B5 DeltaV S-Series/M-Series modulis
Emerson VE4001S2T2B5, taip pat kataloguotas kaip VE4001S2T2B5 užbaigimo blokas, veikia kaip speciali aparatinė įranga lauko laidų užbaigimui ir signalo izoliacijai DeltaV paskirstytos valdymo sistemos platformose.
Aparatūros specifikacijos
| Parametras | Specifikacija |
| Modelis | VE4001S2T2B5 |
| Prekės ženklas | Emerson (DeltaV) |
| Kilmė | JAV |
| Svoris | 0,10 kg (grynasis modulis); 2,0 kg (standartinis siuntimas) |
| Matmenys | 125 x 41 x 105 mm |
| Darbinė temperatūra | nuo -40 iki +70 °C |
| Energijos suvartojimas | 150 mA prie 24 V nuolatinės srovės lauko grandinės kiekvienai plokštelei |
| Kanalų skaičius | 32 atskiri įėjimai |
| Fizinė sąsaja | 40 kontaktų masinis užbaigimo blokas su varžtų spaustukų gnybtais |
| Įtampos diapazonas | nuo 18 iki 30 V nuolatinės srovės (24 V nominali) |
| Izoliacijos įvertinimas | Kanalas-sistema gamykliškai išbandyta iki 1500 V nuolatinės srovės |
| LocalBus srovė | įprastai 50 mA, maksimaliai 75 mA prie 12 V nominalios įtampos |
| Įėjimo varža | apie 5000 omų |
| Signalo slenksčiai | Įjungta būsena: daugiau nei 2 mA; Išjungta būsena: mažiau nei 0,25 mA |
| Mechaninis vibravimas | 1 mm viršūnė-viršūnė (2 iki 13,2 Hz); 0,7 g (13,2 iki 150 Hz) |
| Mechaninis smūgis | 10 g, 11 ms pusiau sinusoidės profilis |
| Atmosferos apribojimai | ISA-S71.04 G3 klasės ore esančios teršalų ribos |
4-20 mA HART kilpos protokolas ir kanalo-kanalo izoliacija
Aparatinė įranga užtikrina struktūrinę izoliaciją tarp 32 atskirų sausų kontaktų taškų ir vidinės sistemos LocalBus. Nors analoginiai kanalai naudoja 4-20 mA HART kilpos protokolą duomenų srautams perduoti, šis atskiro plokštės užbaigimo blokas naudoja optinius jungiklius, kad užtikrintų kanalo-sistemos galvaninę izoliaciją, įvertintą iki 1500 V nuolatinės srovės. Ši konfigūracija turi tankų 40 kontaktų masyvą, kuris blokuoja tranzitorinius elektros šuolius, neleidžiant jiems paveikti logikos branduolio, užtikrinant, kad atskiro būsenos pokyčiai ar lauko kilpos gedimai liktų lokalizuoti konkrečiame aktyviame užbaigimo mazge, nekeisdami atgalinės plokštės nuorodų.
Dažniausiai užduodami klausimai
K: Kokiais tiksliomis sąlygomis galima pradėti karšto keitimo procedūras šiam aparatūros komponentui?
A: VE4001S2T2B5 bloko karštasis keitimas gali būti atliekamas tik tada, kai susijusi I/O plokštė yra visiškai atjungta nuo suderinimo sąsajos ir visi lauko laidų kilpos yra atjungtos. Fizinė išėmimas esant aktyvioms signalų apkrovoms arba prijungtam aktyviam I/O moduliui pavojingose zonose yra draudžiamas.
K: Kaip srovės aptikimo slenksčiai skiria aktyvias ir neaktyvias kontaktų būsenas?
A: Plokštės elektronika vertina srovės lygius, tekančius per lauko kilpą. Galiojanti „Įjungta“ būsena registruojama, kai kilpos srovė viršija 2 mA, o „Išjungta“ būsena suveikia, kai bendroji linijos srovė nukrenta žemiau 0,25 mA per nominalią 5000 omų įėjimo varžą.
Lauko montavimo gairės
- Prijunkite 40 kontaktų masinį užbaigimo bloką prie standartinės S-Series I/O nešiklio bazės, užtikrindami, kad mechaniniai suderinimo raktai būtų tinkamai suderinti prieš galutinį įstatymą.
- Užfiksuokite visus išorinius skaitmeninius sausos kontaktų laidus naudojant varžtų spaustukų gnybtus, tinkamus laidų dydžiams nuo 12 iki 24 AWG.
- Vedžiokite įėjimo laidus per žemos įtampos valdymo kanalus toliau nuo didelių induktyvių variklių laidų, kad būtų išvengta tranzitorinių triukšmo signalų 24 V nuolatinės srovės paskirstymo kilpose.
- Žeminkite daugialaidžių signalo ekranų laidus prie pagrindinės instrumentacijos žemės juostos panelės korpuse.
- Prieš inicijavimą patikrinkite mechaninio sukamojo kodavimo rakto teisingą nustatymą, kad jis atitiktų susijusio 32 kanalų atskiro I/O aparatūros komponento profilį.
