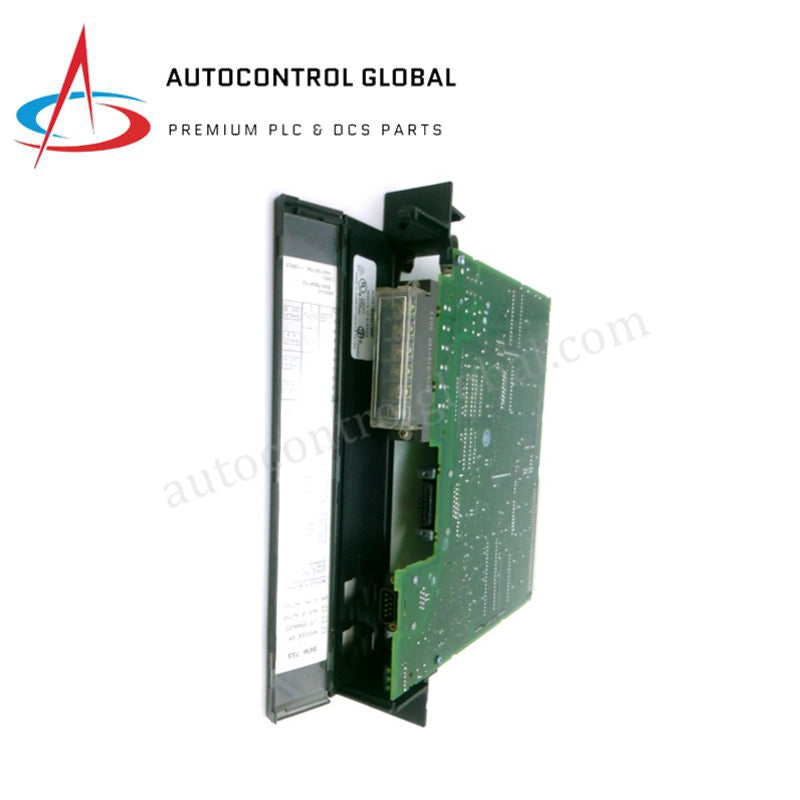

3BSE018161R1 IC694MDL350 GE izolēts 16 punktu maiņstrāvas modulis (kopija)

Produkta pārskats

GE Fanuc IC694MDL350 darbojas kā augstas blīvuma diskrētais izejas modulis PACSystems RX3i PLC platformai. Tas nodrošina 16 neatkarīgas, izolētas izejas kanālus, kas paredzēti AC lauka ierīču, piemēram, motora starteru, solenoīda vārstu un indikatora gaismu vadīšanai. Darbojoties nominālajā spriegumā 120/240 VAC, šis modulis nodrošina izcilu signālu atdalīšanu, novēršot elektrisko traucējumu un zemējuma cilpu ietekmi uz atpakaļplāksnes loģiku. Mēs piegādājam šo komponentu kā 100% pilnīgi jaunu oriģinālu aparatūru, īpaši optimizētu augstas ātruma seriālās joslas komunikācijai gan universālajās, gan standarta RX3i pamatplāksnēs.

Tehniskās specifikācijas

IC694MDL350 nodrošina izturīgu AC strāvas pārslēgšanu ar šādiem tehniskajiem parametriem:

• Modeļa numurs: IC694MDL350

• Sistēmas saderība: PACSystems RX3i (prasa programmaparatūru 3.5 vai jaunāku)

• Izvades punkti: 16 izolēti kanāli

• Nomālais spriegums: 120/240 volti AC

• Izvades sprieguma diapazons: 74 līdz 265 VAC (47 līdz 63 Hz)

• Maksimālais strāvas stiprums: 2 ampēri uz punktu

• Minimālais slodzes strāvas stiprums: 10 mA uz punktu

• Ieplūdes strāva: 20 ampēri maksimāli vienam ciklam

• Atsaucības laiks: maksimāli 1/2 cikla (Ieslēgts/Izslēgts)

• Enerģijas patēriņš: 315 mA no 5V atpakaļplāksnes joslas

• Noplūdes strāva: 2 mA maksimāli

• Sprieguma kritums: 1,5 volti maksimāli

• Darbības temperatūra: 0°C līdz +60°C

• Izmēri: Standarta vienas vietas RX3i modulis

Inženiertehniskās priekšrocības

IC694MDL350 risina būtiskas veiktspējas un apkalpošanas vajadzības procesu automatizācijā:

• Kanālu savstarpējā izolācija: 16 izolētās izejas ļauj modulim vadīt lauka ierīces, kuras baro dažādas AC fāzes vai dažādi barošanas avoti. Šī izolācija novērš vienas elektriskas kļūdas izplatīšanos pa vairākiem kanāliem, būtiski palielinot kopējo sistēmas darbspēju.

• Gudra CPU diagnostika: Modulis nepārtraukti uzrauga lauka puses termināļa bloka statusu. Tas ziņo par jebkādām vadu neatbilstībām vai termināļu savienojumu problēmām tieši RX3i CPU, ļaujot operatoriem identificēt un novērst kļūdas, izmantojot programmatūras saskarni bez manuālas pārbaudes.

• Lielas strāvas pieplūdes apstrāde: 20 ampēru ieplūdes jauda pilnam ciklam ļauj modulim apstrādāt augstas starta strāvas, ko prasa induktīvās slodzes, piemēram, lielie kontaktori un solenoīdi. Šī izturība novērš nevajadzīgu traucējumu izraisīšanu un priekšlaicīgu komponentu nolietošanos.

• Augstas ātruma seriālās joslas veiktspēja: Modulis izmanto RX3i augstas ātruma seriālo joslu. Tas nodrošina, ka CPU atjaunina visus 16 izejas stāvokļus vienā skenēšanas ciklā, nodrošinot ātru reakcijas laiku, kas nepieciešams sinhronizētai iepakošanas un materiālu apstrādes lietojumprogrammām.

Biežāk uzdotie jautājumi

J: Kuri termināļu bloki ir saderīgi ar IC694MDL350?A: Šim modulim nepieciešams speciāls termināļu bloks lauka vadu pieslēgšanai. Jums jāizmanto vai nu IC694TBBX32 (kastes stils), vai IC693TBSX32 (atsperes stils) savienotāji. Lūdzu, ņemiet vērā, ka termināļu bloks tiek pārdots atsevišķi no moduļa.

J: Vai IC694MDL350 atbalsta karsto nomaiņu?A: Jā. PACSystems RX3i arhitektūra atbalsta IC694MDL350 karstu ievietošanu un izņemšanu. Tas ļauj nomainīt moduli apkopē bez nepieciešamības izslēgt visu PLC statīvu, samazinot procesa pārtraukumus.

J: Vai 16 izejas kanāliem ir iekšējie drošinātāji?A: Nē, IC694MDL350 nesatur iekšējos drošinātājus. Inženieriem jānodrošina ārējā drošināšana katram izejas punktam vai grupai, lai aizsargātu moduli un lauka vadu no pārsprieguma vai īssavienojuma.

J: Kāds ir minimālais programmaparatūras prasības līmenis RX3i CPU?A: Lai nodrošinātu pilnu diagnostikas ziņošanu un augstas ātruma joslas saderību, jūsu RX3i kontrolierim jādarbojas ar programmaparatūras versiju 3.5 vai jaunāku. Agrākas versijas var radīt komunikācijas kļūdas vai ierobežotu diagnostikas redzamību.
