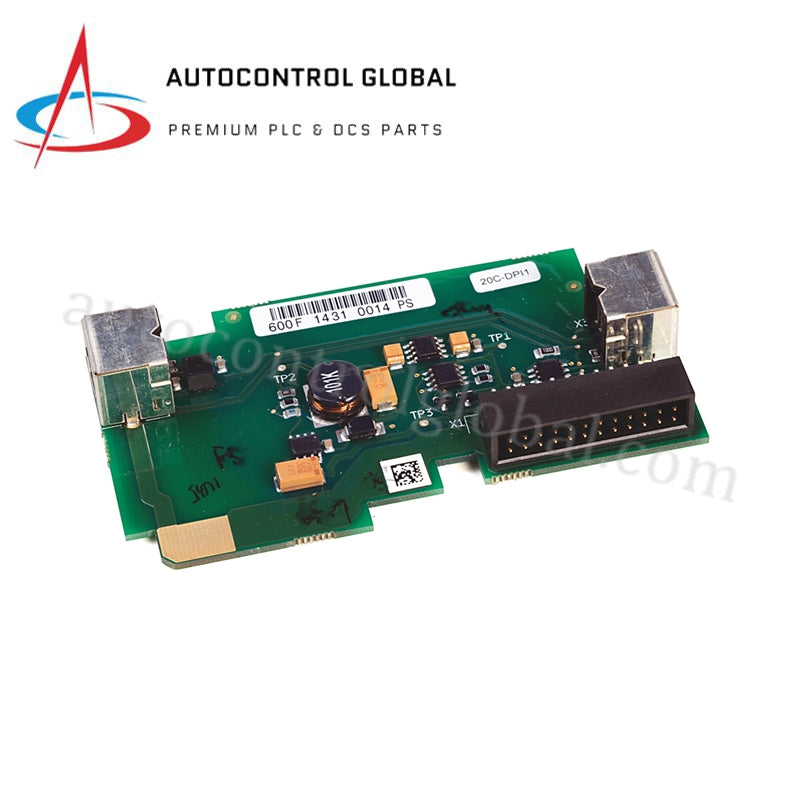

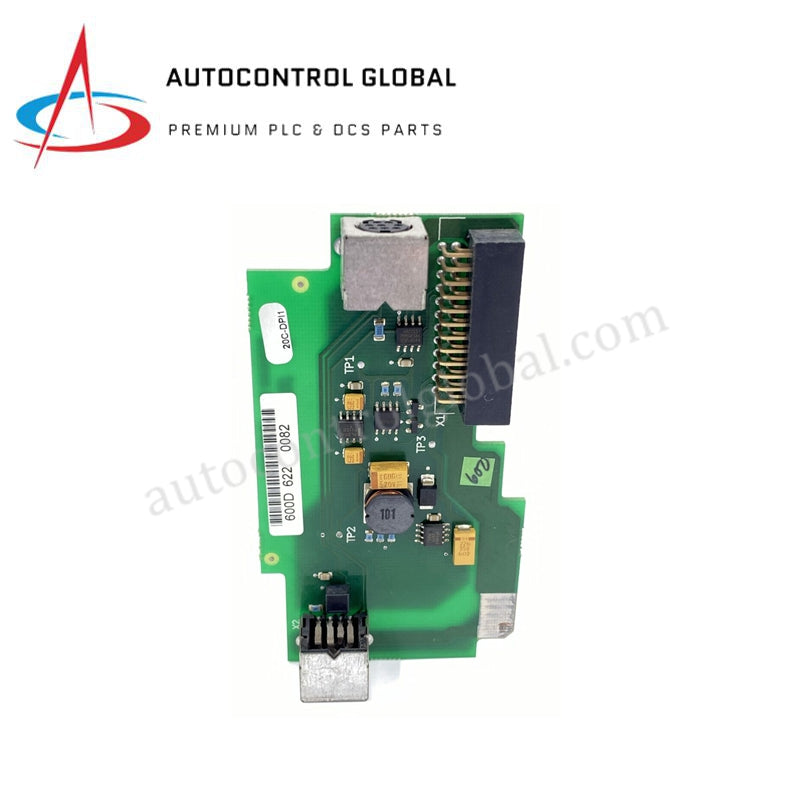

20C-DPI1 Allen-Bradley | PowerFlex 700H Sakaru plates

Allen-Bradley 20C-DPI1 PowerFlex 700H DPI komunikācijas opcijas plates

Produkta apraksts

 20C-DPI1 (20C-DPI1) ir speciāla piedziņas perifērijas saskarnes (DPI) opcijas plate, izstrādāta īpaši Allen-Bradley PowerFlex 700H maiņstrāvas piedziņu sērijai. Šis iekšējās komunikācijas modulis kalpo kā galvenā vārteja, lai integrētu piedziņu modernās vadības arhitektūrās, ļaujot ātri apmainīties ar datiem starp piedziņas programmaparatūru un ārējām perifērijām vai tīkla skeneriem.

Uzstādot  20C-DPI1 (20C-DPI1), lietotāji var izmantot uzlabotu savienojamību digitālo un analogo ieejas/izejas paplašināšanas plātņu pieslēgšanai, atvieglojot sarežģītas motora vadības stratēģijas. Šis modulis ir būtisks lietojumos, kur nepieciešama precīza parametru uzraudzība un attālināta piedziņas konfigurēšana, izmantojot DPI protokolu. Lai gan Rockwell Automation oficiāli pārtrauca šī produkta ražošanu 2023. gada 1. jūnijā, tas joprojām ir svarīga rezerves daļa, lai uzturētu lielo PowerFlex 700H jaudīgo piedziņu lietotāju bāzi.

Detalizētas tehniskās specifikācijas

 20C-DPI1 atbilst šādiem rūpnieciskās automatizācijas standartiem:

• Ražotājs: Allen-Bradley (Rockwell Automation)

• Modeļa numurs: 20C-DPI1

• Sērija: PowerFlex 700H

• Moduļa tips: DPI (piedziņas perifērijas saskarnes) opcijas komplekts

• Atbalstītās ieejas/izejas: Saskarne 24V/115V digitālajām ieejām, analogo ieeju/izeju un releju izejām

• Iekšējā saskarne: DPI arhitektūras klase

• Montāžas veids: Iekšējā (pieslēgšana pie piedziņas galvenā vadības bloka)

• Barošanas avots: Nodrošināts caur PowerFlex 700H iekšējo vadu

• Saderība: Izstrādāts tikai PowerFlex 700H rāmis izmēriem

• Datu pārraides ātrums: Atbalsta standarta DPI pārraides ātrumus reāllaika parametru mērogošanai

• Produkta tīrais svars: 0,09 lbs (0,04 kg)

• Dzīves cikla statuss: Pārtraukts (2023. gada jūnijs)

Pamata veiktspējas īpašības

• Dzimtā DPI integrācija: Nodrošina nevainojamu saziņu ar HIM (cilvēka saskarnes moduļiem) un tīkla komunikācijas adapteriem (piemēram, 20-COMM-E).

• Uzlabota lauka savienojamība: Kalpo kā nepieciešamais pamats diskrēto un analogo ieejas/izejas paplašināšanas plātņu pievienošanai piedziņai.

• Kompakts izmērs: Izstrādāts tā, lai ērti ietilptu esošā piedziņas korpusā, neprasot papildu vietu paneļa iekšpusē.

• Ātra piekļuve parametriem: Ļauj pārraidīt svarīgus piedziņas statusa datus, tostarp strāvu, griezes momentu un kļūdu diagnostiku uz uzraudzības vadības ierīcēm.

• Izturīga uzticamība: Izgatavots, lai izturētu augstas temperatūras un elektromagnētiskās traucējumu vidi, kas raksturīga jaudīgu maiņstrāvas piedziņu skapjiem.
