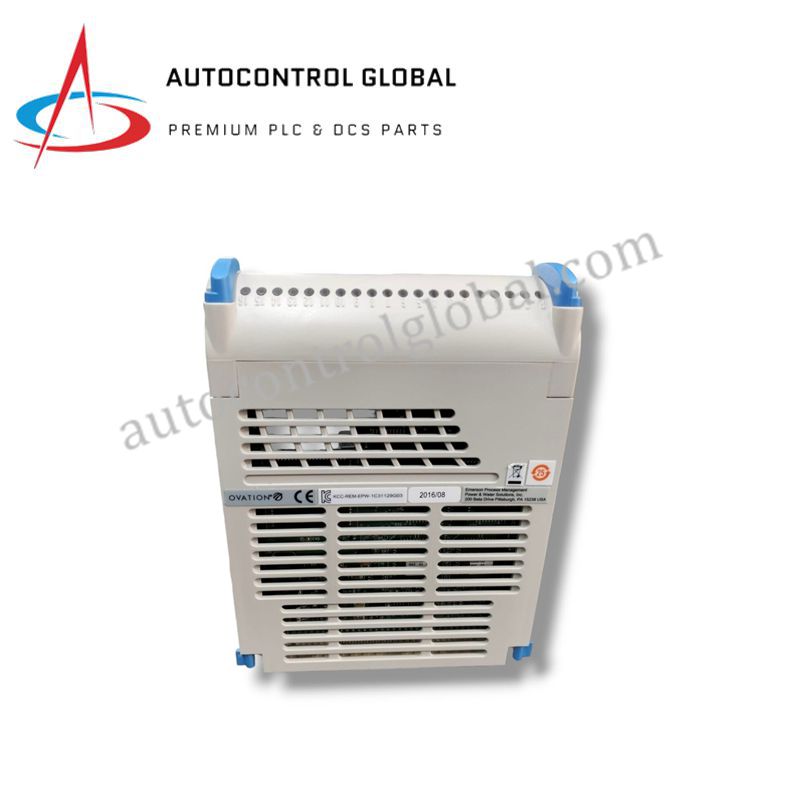

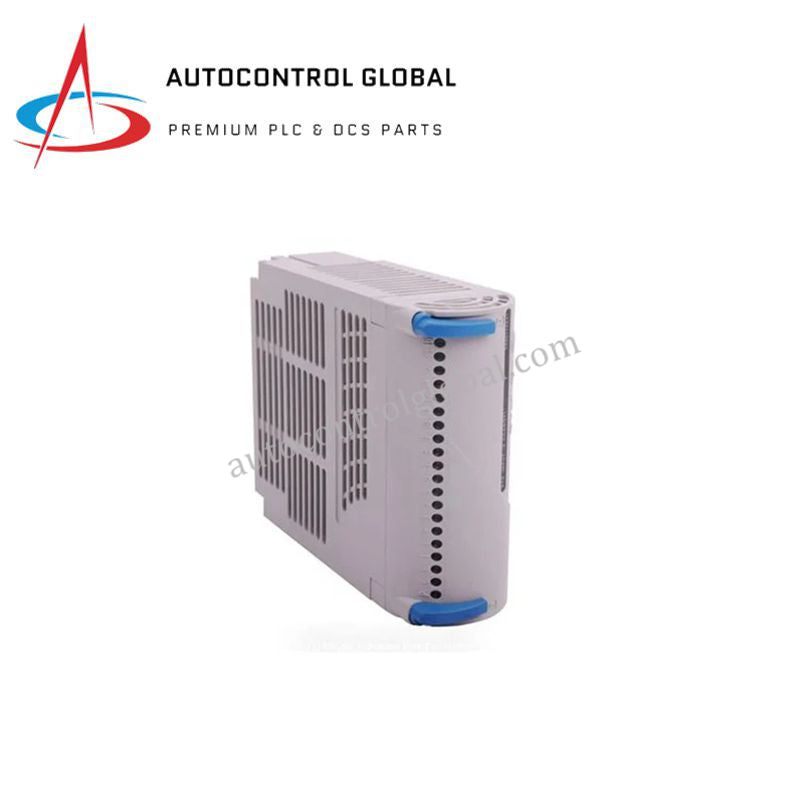

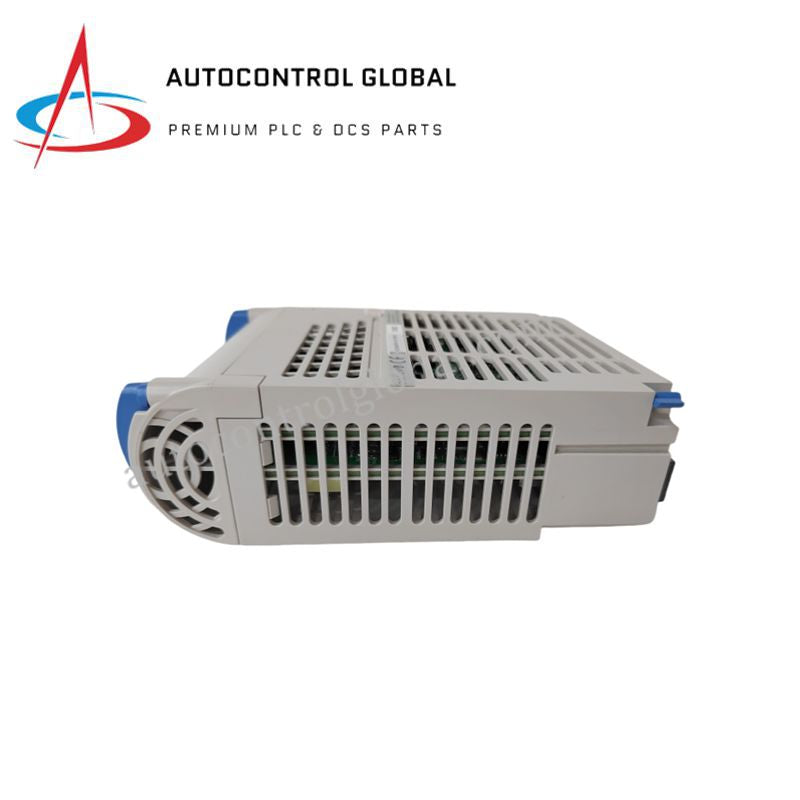

5X00223G01 Emerson Ovation QRT migrācijas Pcard vadības karšu modulis

Emerson 5X00223G01 Ovation vadības kartes modulis

Emerson 5X00223G01 kalpo kā galvenais 5X00223G01 vadības kartes modulis, kas tiek izmantots, lai īstenotu vadības stratēģijas Emerson Ovation izkliedētās vadības sistēmas platformās.

Aparatūras specifikācijas

4-20 mA HART cilpas protokols un kanālu izolācija

QRT migrācijas Pkarte bez problēmām integrējas esošajos Ovation statīvos, lai pārvaldītu reāllaika uzraudzības cilpas un analogo vadības arhitektūras. Aparatūras apakšsistēma tieši savienojas ar lauka tīkliem, nodrošinot, ka augstas ātruma komunikācijas signāli pāriet caur pārbaudītiem kanālu izolācijas laukiem, lai novērstu pārejošos spriegumus. Kamēr speciālie analogo lauka moduļi apstrādā standarta 4-20 mA HART cilpas protokola parametrus, šī karte koordinē algoritmiskās apstrādes cilpas pār patentēto Ovation aizmugures autobusu. Optiskie un galvaniskie izolācijas barjeras bloķē kanālu trokšņus un samazina zemējuma cilpas starp lauka sadales rāmjiem un centrālajiem procesoru mezgliem.

Biežāk uzdotie jautājumi

J: Kā 5X00223G01 veic karsto nomaiņu uzturēšanas operācijās aktīvā Ovation apakšstatīvā?

A: Karte ir izstrādāta darbam tiešsaistē, ļaujot to ievietot un izņemt bez sistēmas strāvas izslēgšanas. Karstās nomaiņas secība automātiski veic aizmugures autobusa inicializācijas rutīnas, neradot komunikācijas laika pārrāvumus blakus esošajos slotos.

J: Kādas rezerves konfigurācijas aizsargā mainīgās atmiņas stāvokļus lokālas statīva strāvas zuduma gadījumā?

A: Vadības modulis paļaujas uz nemainīgās atmiņas segmentiem, kas saglabā apkopoto vadības loģiku un migrācijas datu profilus strāvas pārtraukumu laikā, novēršot nepieciešamību pēc ilgtermiņa fiziskas baterijas uzturēšanas.

J: Vai migrācijas kartei nepieciešami specifiski programmaparatūras atjauninājumi, lai integrētos ar vecākām Ovation DCS arhitektūrām?

A: Pkartes aparatūra saglabā stingru aizmugures autobusa tapu saderību, taču ir jāverificē pašreizējais programmatūras līmenis, lai izpildītu sarežģītas migrācijas algoritmus bez kompilācijas sintakses neatbilstības kļūdām.

Lauka uzstādīšanas vadlīnijas

• Aizmugures autobusa zemējuma pārbaude: Pārliecinieties, ka apakšstatīva šasija ir zema pretestības savienojumā ar galveno skapja instrumentu zemējumu pirms kartes ievietošanas, samazinot kopējā režīma trokšņa riskus.
• Kabeļu sprieguma izolācija: Nostipriniet visu interfeisa kabeļu pieslēgumu pie migrācijas kartes korpusa, lai novērstu fizisku svaru vai mehāniskas vibrācijas, kas varētu bojāt zelta pārklājumā esošos aizmugures autobusa savienotājus.
• Konvekcijas dzesēšanas nodalījums: Saglabājiet brīvas vietas virs un zem moduļa statīva korpusa, lai nodrošinātu pasīvu siltuma izkliedi, uzturot apkārtējās vides temperatūru zem 60 °C robežas.
• Statiskās izlādes protokoli: Personālam jāvalkā kalibrēts elektrostatiskās izlādes (ESD) aproces siksniņa, kas ir zemēta skapja rāmī, strādājot ar karti, izlīdzinot slotus un veicot terminālu pieslēgumus.
