5X00481G04 Ovation OCR1100 kontroliera CPU procesora modulis
Manufacturer: Emerson
-
Part Number: 5X00481G04
Condition：New with Original Package
Product Type: CPU procesori
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

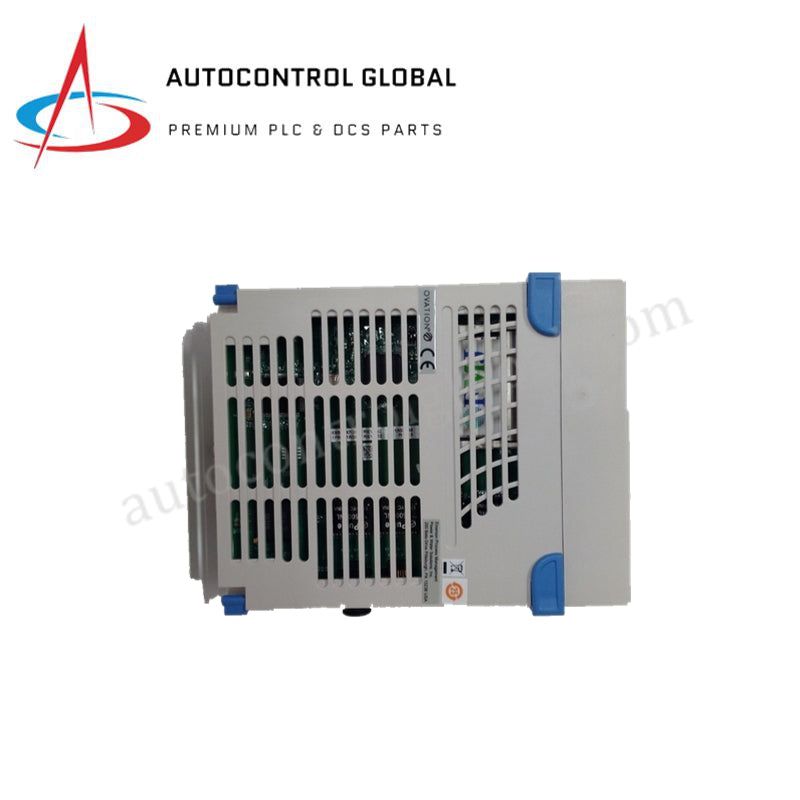

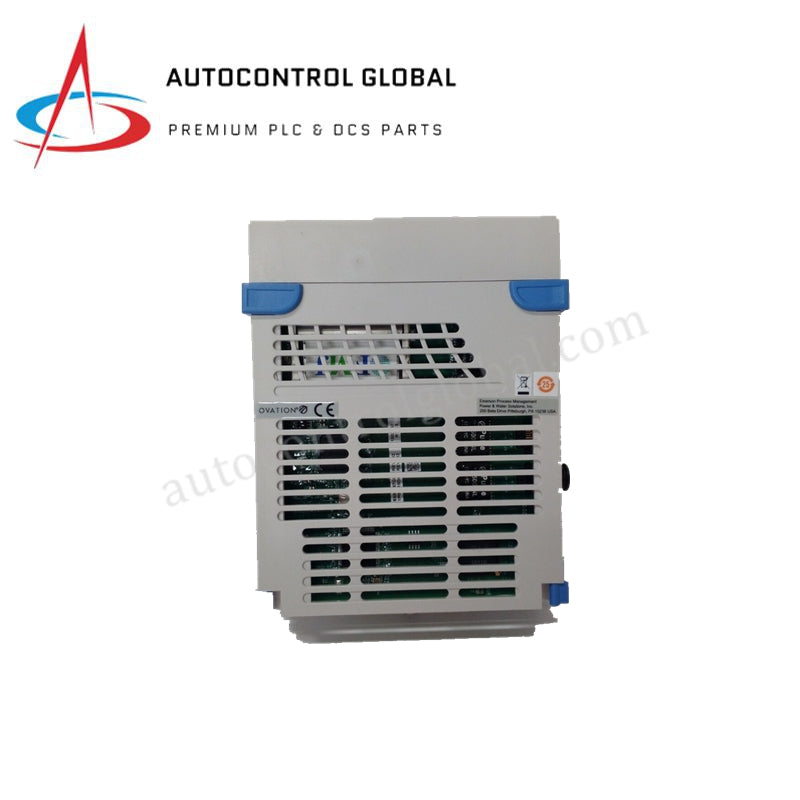

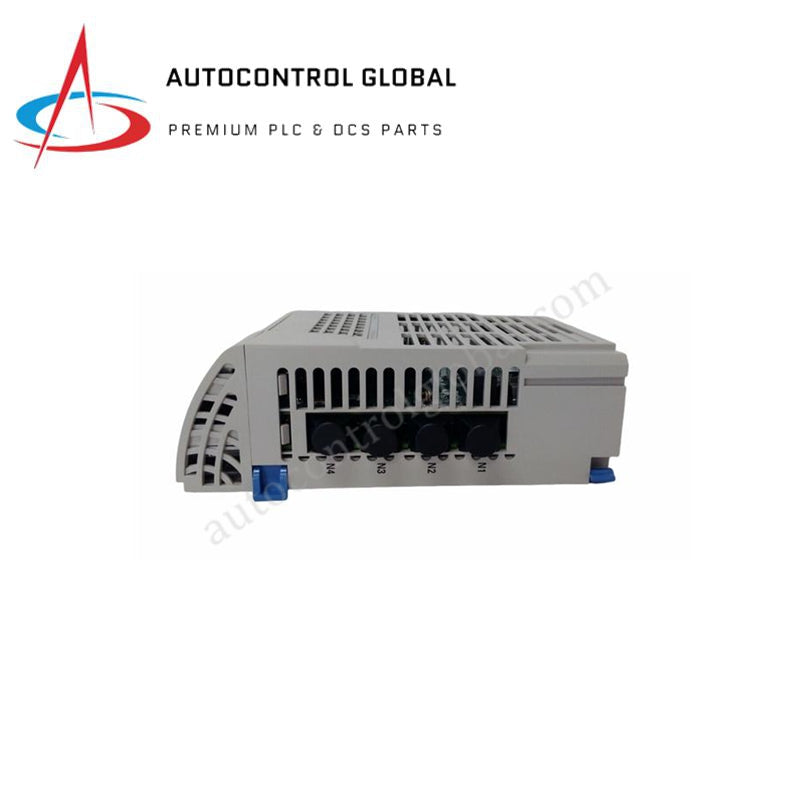

Emerson 5X00481G04 procesora modulis
Emerson 5X00481G04 kalpo kā galvenais 5X00481G04 procesora modulis, kas tiek izmantots deterministisku vadības stratēģiju izpildei Ovation OCR1100 platformās.
Aparatūras specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Modelis | 5X00481G04 |
| Zīmols | Emerson |
| Izcelsme | ASV |
| Svars | 0,14 kg |
| Izmēri | 2,7 cm x 12,5 cm x 15,5 cm |
| Darbības temperatūra | 0 līdz 60 °C |
| Enerģijas patēriņš | Zema patēriņa dizains (termiski efektīva darbība) |
| Kontroliera platforma | Ovation OCR1100 |
| Arhitektūra | CompactPCI 3U formfaktors |
| I/O kapacitāte | Līdz 32 000 procesa I/O punktiem |
| Vadības uzdevumi | 5 vienlaicīgi uzdevumi ar prioritātes plānošanu |
| Cikla ātrumi | 10 ms līdz 30 s (konfigurējams) |
| Saziņa | Divi Ethernet porti redundanta savienojuma nodrošināšanai |
4-20 mA HART cilpas protokols un kanālu izolācija
Procesora modulis darbojas kā centrālais loģikas dzinējs Controller Rack 1100 arhitektūrā. Kamēr atsevišķas analogās saskarnes kartes tieši apstrādā 4-20 mA HART cilpas protokola parametrus, šī CPU karte pārvalda digitalizētās cilpas vērtības pār redundanto atpakaļplāksnes autobusu. Šī vienība kontrolē sarežģītas PID cilpas, secīgus partiju uzdevumus un digitālās loģikas sadali, vienlaikus uzturot galvanisko kanālu izolāciju, izmantojot kartētas I/O apakšsistēmas. Šī apstrādes robeža novērš strukturālo kopējā režīma spriegumu un elektrisko pāreju traucējumus iekšējā izpildes kodolā augstas blīvuma sinhronizācijas laikā gan Ovation, gan WDPF vecākās konfigurācijās.
Biežāk uzdotie jautājumi
J: Kā 5X00481G04 nodrošina beztraucējumu pārslēgšanos dubultā kontroliera pāra gadījumā?
A: Procesors uztur reāllaika datu dublēšanu ar sekundāro izsekošanas vienību, izmantojot divus redundanta Ethernet ceļus. Atklājot primāru aparatūras kļūmi, rezerves modulis pārņem vadības cilpas izpildi, nezaudējot atpakaļplāksnes statusa vārdus vai neizraisot cilpas traucējumus.
J: Kādi ierobežojumi pastāv šīs CPU kartes tiešai nomaiņai darbībā esošā 3U CompactPCI skapī?
A: Aparatūra atbalsta karsto nomaiņu, ļaujot operatoriem izņemt bojātu vienību. Sekundārais redundants procesors turpina darbināt aktīvo 32 000 I/O datubāzi, neietekmējot fiziskās procesa cilpas vai neizraisot tīkla laika pārrāvumus.
J: Vai šis konkrētais OCR1100 modulis izmanto aktīvas termiskās dzesēšanas risinājumus?
A: Plate paļaujas tikai uz pasīvu, bezventilatora termisko izkliedi. Siltuma enerģija izkliedējas caur integrēto alumīnija priekšējo plāksni un sejas plāksnes montāžu, atbilstoši stingrajiem 0 līdz 60 °C darbības robežām.
Lauka uzstādīšanas vadlīnijas
- CompactPCI skapja izlīdzināšana: Vienmērīgi slidiniet karti pa speciālajām 3U vadotnēm, līdz atpakaļplāksnes savienotāji pilnībā ieiet, novēršot tapu deformāciju.
- Redundanta tīkla kabeļu savienošana: Pievienojiet atsevišķas, atdalītas fiziskas līnijas diviem Ethernet portiem, lai nodrošinātu neatkarīgu mediju maršrutēšanu sistēmas redundances izkārtojumā.
- Elektrostatiskās zemējuma uzstādīšana: Pirms procesora kartes izņemšanas vai slidināšanas valkājiet zemējošu aproci, kas tieši savienota ar metāla skapja rāmi.
- Šasijas stiprinājumu pievilkšanas spēks: Pilnībā pievelciet abus integrētos moduļa bloķēšanas skrūves, lai izveidotu stabilu zemējuma ceļu starp kartes sejas plāksni un apakšrāmi.
