6-punktu ātrās analogo modulis | Allen-Bradley 1769-IF4FXOF2F
Manufacturer: Allen Bradley
-
Part Number: 1769-IF4FXOF2F
Condition：New with Original Package
Product Type: Analogo ieeju/izeju moduļi
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

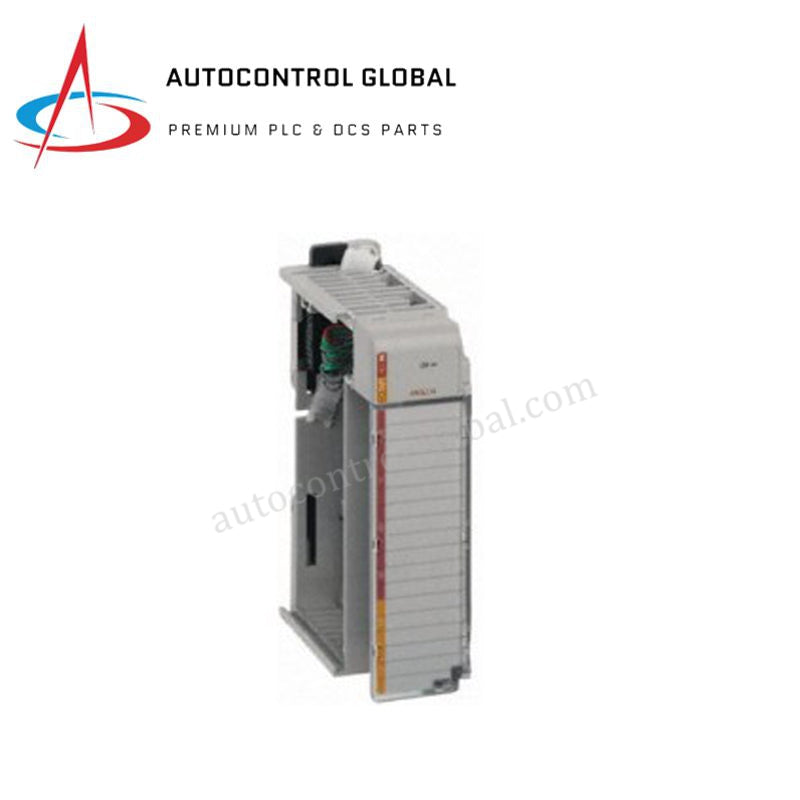

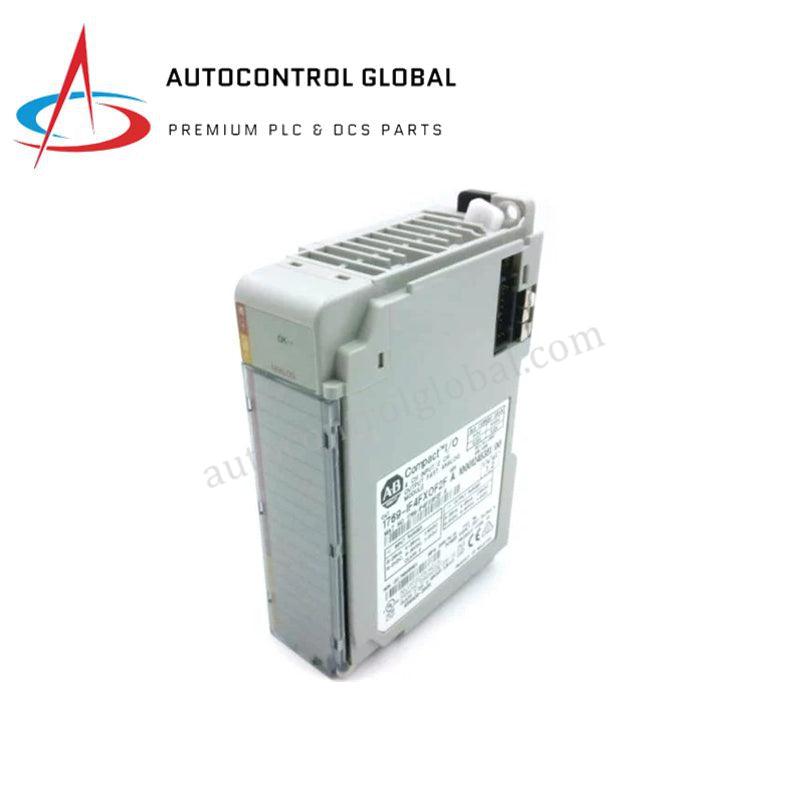

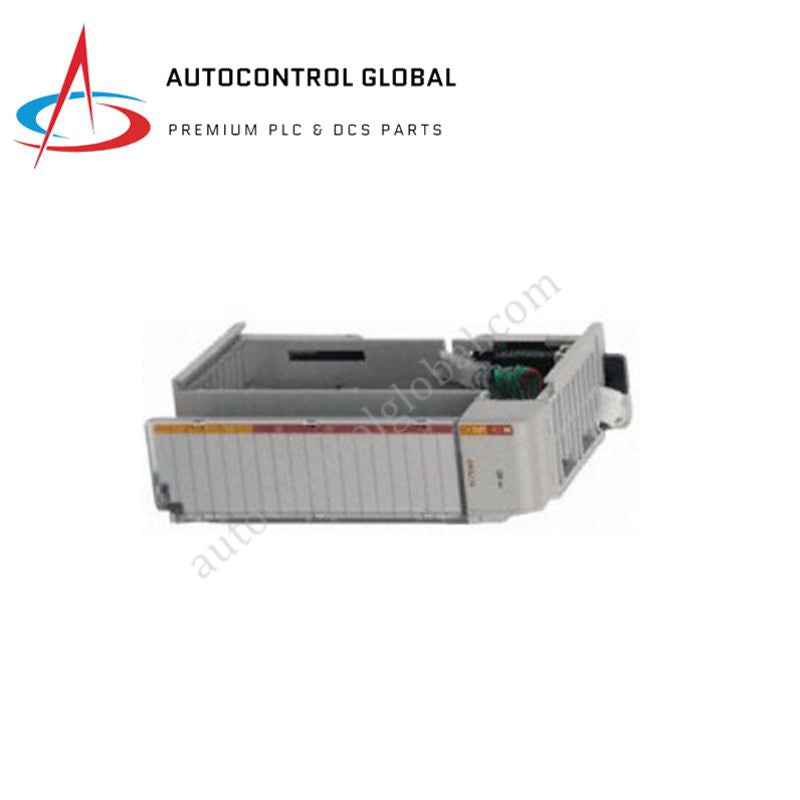

Allen-Bradley 1769-IF4FXOF2F Kompaktais I/O analogais kombinētais modulis
Konfigurēts ātrai signālu apstrādei CompactLogix un MicroLogix 1500 arhitektūrās, Allen-Bradley 1769-IF4FXOF2F (1769-IF4FXOF2F analogais kombinētais modulis) nodrošina tiešu fizisku/elektrisku izpildi. Aparatūras ietvars savieno četrus vienkanālu vai diferenciālus analogos ieejas kanālus un divus vienkanālu analogos izejas kanālus tieši ar centrālo procesoru, izmantojot Delta-Sigma pārveidotāja arhitektūru. Darbojoties atvērtā tipa šasijas konfigurācijā, kas ļauj gan DIN sliedes, gan paneļa montāžu, ierīce pārvērš rūpnieciskos sprieguma un strāvas signālus, izmantojot ātras 1 ms pārveidošanas ātrumu 30 VAC/DC pastiprinātā izolācijas barjerā.
Aparatūras specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Modelis | 1769-IF4FXOF2F |
| Zīmols | Allen-Bradley |
| Izcelsme | ASV |
| Svars | 0.43 kg (0.94 lbs) |
| Izmēri | Vienas vietas moduļa platums |
| Darbības temperatūra | 0 līdz +60 °C |
| Enerģijas patēriņš | 33.6 W |
| Enerģijas izkliede | 7.5 W |
| Atpakaļplāksnes strāva | 90 mA pie 5.1 VDC / 1.4 A pie 24 VDC |
| Barošanas avota attāluma vērtējums | 8 moduļi |
| Analogās ieejas | 4 kanāli (vienkanālu vai diferenciāli) |
| Analogās izejas | 2 kanāli (vienkanālu) |
| Ieejas diapazoni | ±10.5 V, -0.5 līdz 10.5 V, -0.5 līdz 5.25 V, 0.5 līdz 5.25 V, 0 līdz 21 mA, 3.2 līdz 21 mA |
| Izejas diapazoni | ±10.5 V, -0.5 līdz 10.5 V, -0.5 līdz 5.25 V, 0.5 līdz 5.25 V, 0 līdz 21 mA, 3.2 līdz 21 mA |
| Ieejas izšķirtspēja | 14 līdz 15 biti |
| Izejas izšķirtspēja | 13 līdz 14 biti |
| Soļu reakcija | 2 ms līdz 63% |
| Filtra frekvences | Izvēles: 5 Hz, 10 Hz, 50 Hz, 60 Hz, 100 Hz, 250 Hz, 500 Hz, 1000 Hz |
| Izolācijas spriegums | 30 V AC/DC nepārtraukta, IEC 2. klases pastiprināta |
Rūpnieciskās vadības un piedziņas funkcijas
Fiziskā saskarne darbojas standarta atpakaļplāksnes datu pārraides ātruma ietvaros, ļaujot zemas latentuma atjauninājumus tieši kontroliera tagiem. Konfigurētie kanāli atbalsta jaukto signālu instalācijas Profinet / EtherNet/IP deterministiskajās tīklos, veicot neatkarīgu sprieguma vai strāvas signālu kalibrāciju katrā termināļa punktā. Fiziskie mērogošanas parametri tiek saglabāti ierīces reģistros, nodrošinot pārsnieguma un nepietiekama diapazona kļūdu noteikšanu bez papildu sloga kontroliera ciklam. Šī blīvā I/O mērogošana atbilst esošajiem 1769 moduļiem, saglabājot programmaparatūras saderību standarta automatizācijas arhitektūrās.
Biežāk uzdotie jautājumi
J: Kāds ir maksimālais strāvas patēriņš no atpakaļplāksnes, ko pieprasa 1769-IF4FXOF2F?
A: Modulis prasa 90 mA pie 5.1 VDC un 1.4 A pie 24 VDC no sistēmas atpakaļplāksnes barošanas avota, kas jāņem vērā kopējā šasijas enerģijas budžetā.
J: Vai ieejas kanāli var vienlaikus būt jaukti starp strāvas cilpām un sprieguma signāliem?
A: Jā, katrs no četriem ieejas punktiem ir individuāli konfigurējams programmatūras matricā, lai pieņemtu neatkarīgus diapazonus, tostarp 4-20 mA, 0-20 mA, ±10 V vai 1-5 V.
J: Vai šis ātrgaitas modulis atbalsta karsto nomaiņu aktīvas šasijas barošanas laikā?
A: Nē, 1769 platformas arhitektūra prasa pilnīgu sistēmas atpakaļplāksnes enerģijas atslēgšanu pirms moduļu noņemšanas vai ievietošanas, lai novērstu iekšējo ķēžu bojājumus.
Lauka uzstādīšanas vadlīnijas
Pārliecinieties, ka galvenais elektriskās barošanas padeves avots Compact I/O bankai ir atslēgts pirms moduļa montāžas. Novietojiet ierīci uz 35 mm DIN sliedes vai paneļa virsmas, izmantojot iebūvētās savienojošās mēles un rievas vadotnes, lai nodrošinātu precīzu mehānisko saskaņošanu ar blakus esošo moduli. Pārbīdiet integrēto autobusa sviru bloķēšanas pozīcijā, lai pabeigtu iekšējo atpakaļplāksnes elektrisko savienojumu. Ievērojiet stingru barošanas avota attāluma ierobežojumu – ne vairāk kā 8 moduļi no sistēmas barošanas avota. Pieslēdziet visu lauka vadu izmantojot ieteicamo aizsargāto tinumu pāra (STP) kabeli, kas paredzēts analogajiem signāliem, novirzot līnijas prom no augstsprieguma kabeļiem vai motora piedziņas līnijām. Kopējo kabeļu aizsargu noslēdziet vienā tīrā zemējuma termināļa punktā iekārtas iekšpusē, lai novērstu elektriskā trokšņa traucējumus analogajos kanālos.
