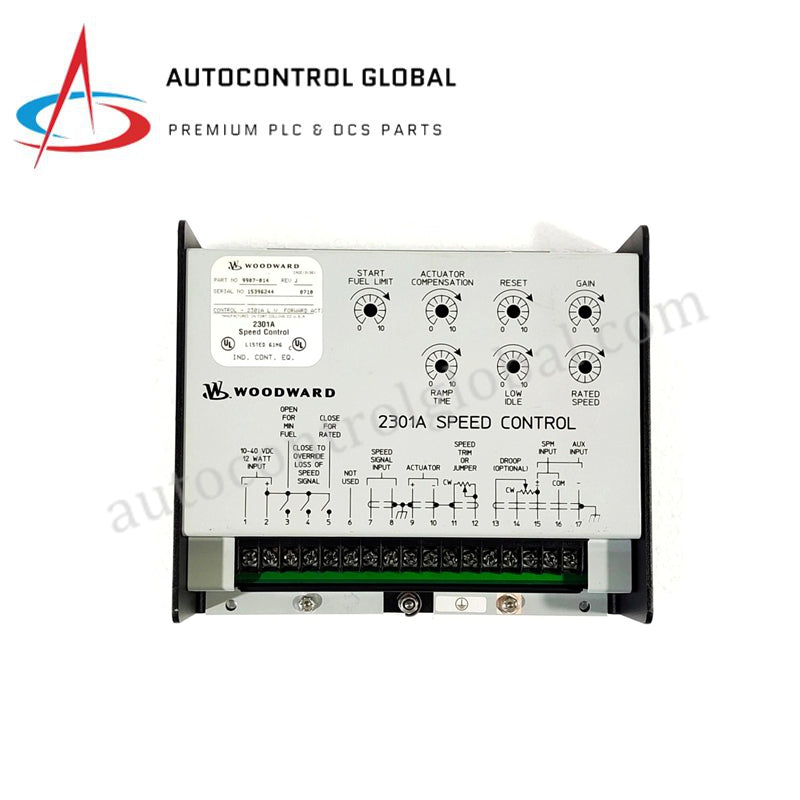

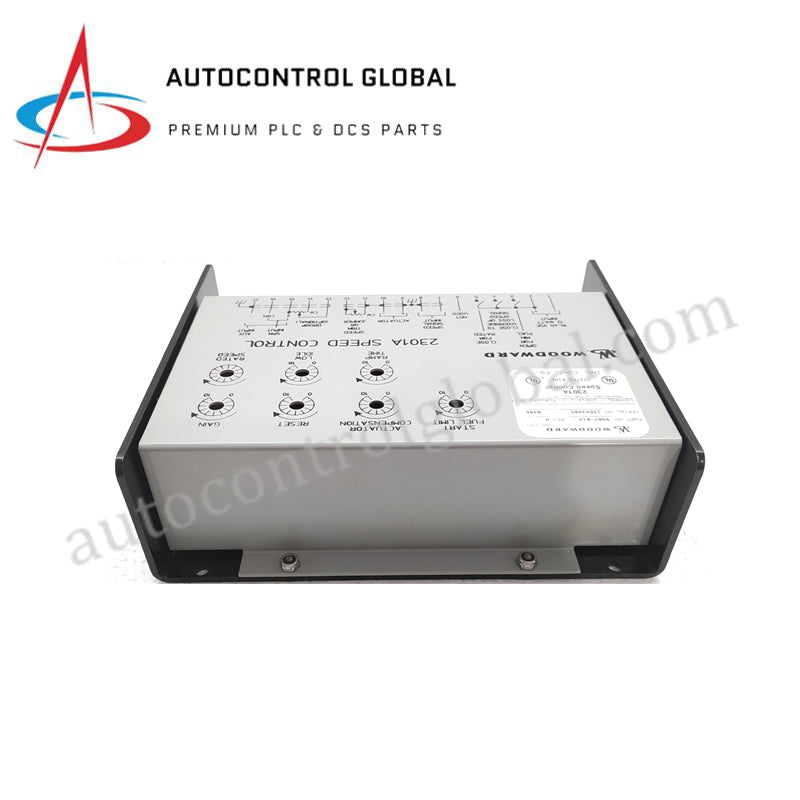

9907-022 Woodward 2301A ātruma kontroles modulis ar tiešo darbību

Produkta pārskats

Woodward 9907-022 2301A nodrošina precīzu analogo ātruma regulēšanu un slodzes sadali dīzeļdzinējiem, gāzes dzinējiem un tvaika turbīnām. Šis zemas sprieguma, tiešās darbības vadības modulis pārvalda galvenos dzinējus elektroenerģijas ražošanas un jūras piedziņas sistēmās. Mēs piegādājam šo vienību kā 100% pilnīgi jaunu un oriģinālu, nodrošinot maksimālu veiktspēju kritiskām sinhronizācijas un slodzes līdzsvarošanas funkcijām.

Tehniskās specifikācijas

Inženiertehniskās priekšrocības

Vienmērīga tiešās darbības vadība

9907-022 izmanto tiešās darbības loģiku, kur degvielas pieprasījuma pieaugums tieši korelē ar aktuatora strāvas pieaugumu. Šī aparatūras konfigurācija ir piemērota standarta proporcionālajiem aktuatoriem, nodrošinot tūlītēju un paredzamu gāzes pedāļa reakciju startēšanas un slodzes pāreju laikā.

Analoga signāla stabilitāte

Atšķirībā no digitālajām vienībām, kurām nepieciešama sarežģīta programmatūras kartēšana, 2301A sērija izmanto augstas kvalitātes analogo shēmu, lai nodrošinātu nepārtrauktu, reāllaika ātruma regulēšanu. Tas novērš "solīšanas" problēmas un apstrādes aizkavi, nodrošinot vienmērīgu frekvences izvadi jutīgām elektroniskajām slodzēm.

Elastīga slodzes pārvaldība

Šis modulis atbalsta gan izohronisku (bez krituma) darbību izolētām tīklām, gan krituma darbību paralēlai darbībai ar vairākām vienībām vai elektrotīklu. Iebūvētās slodzes sadales līnijas ļauj vairākiem 2301A vadības blokiem tieši sazināties, proporcionāli līdzsvarojot kW slodzi starp visām darbojošajām ģeneratoru grupām.

Robusta zemas sprieguma arhitektūra

Izstrādāts 24VDC akumulatoru sistēmām, kas ir izplatītas rūpnieciskā vidē, 9907-022 spēj darboties sprieguma svārstību diapazonā no 18 līdz 32 VDC, nezaudējot signāla integritāti. Tā kompaktais korpuss iederas standarta vadības skapjos, bet plašais temperatūras diapazons (–40 °C līdz +70 °C) ļauj to izmantot arī ekstrēmos klimatiskajos apstākļos.

Biežāk uzdotie jautājumi

Kāda ir atšķirība starp "Tiešās darbības" un "Pretējās darbības" režīmu 2301A sērijā?

Tiešās darbības vienības, piemēram, 9907-022, palielina izejas strāvu aktuatoram, lai palielinātu degvielas padevi. Pretējās darbības vienības samazina strāvu, lai palielinātu degvielas padevi. Jums jāizvēlas vadības veids atbilstoši jūsu konkrētajam aktuatoram un saistības drošības prasībām, lai novērstu dzinēja pārmērīgu ātrumu vai izslēgšanās kļūmes.

Kā kalibrēt ātruma diapazonu manam dzinējam?

9907-022 ir aprīkots ar "Nominālā ātruma" potenciometru. To regulē nodošanas laikā, uzraugot frekvences izvadi. Precīzai noteikšanai pārliecinieties, ka jūsu magnētiskā uztvere (MPU) uztver zobratu ar 1 līdz 60 zobiem un paliek frekvenču diapazonā no 1 Hz līdz 10 kHz.

Vai šai vienībai ir nepieciešams ārējs barošanas avots slodzes sadales līnijām?

Nē, 2301A ģenerē savu slodzes sadales signālu. Paralēli savienojot vienības, savienojiet slodzes sadales līnijas (plusu ar plusu, mīnusu ar mīnusu) starp visiem 2301A kontrolieriem. Tas ļauj moduļiem koplietot kopēju sprieguma atsauci, kas atspoguļo kopējo sistēmas slodzi.

Vai varu aizstāt izbeigto 9907-022 ar digitālo 2301D?

Lai gan 2301D bieži var veikt tās pašas funkcijas, tam nepieciešama pilnīgi atšķirīga vadu pieslēgšana un programmatūras konfigurācija. 9907-022 joprojām ir vēlamā "tiešā nomaiņa" operatoriem, kuri vēlas saglabāt esošo analogo vadu sistēmu un izvairīties no digitālās PID regulēšanas sarežģītības.
