Maiņstrāvas sprieguma un strāvas atgriezeniskās saites plates shēma | GE Mark VI IS200EACFG1A

Produkta pārskats

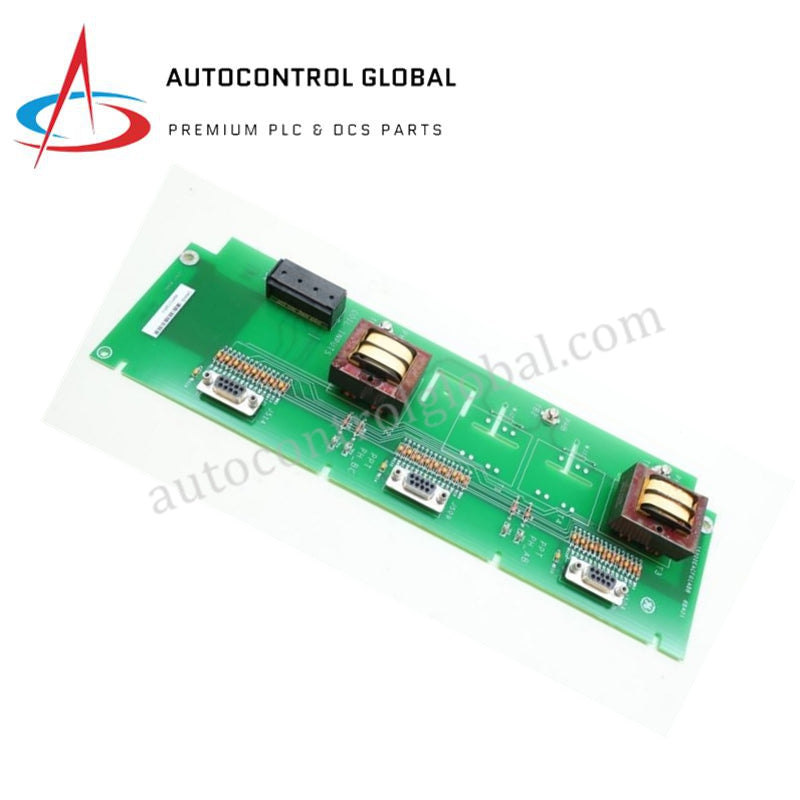

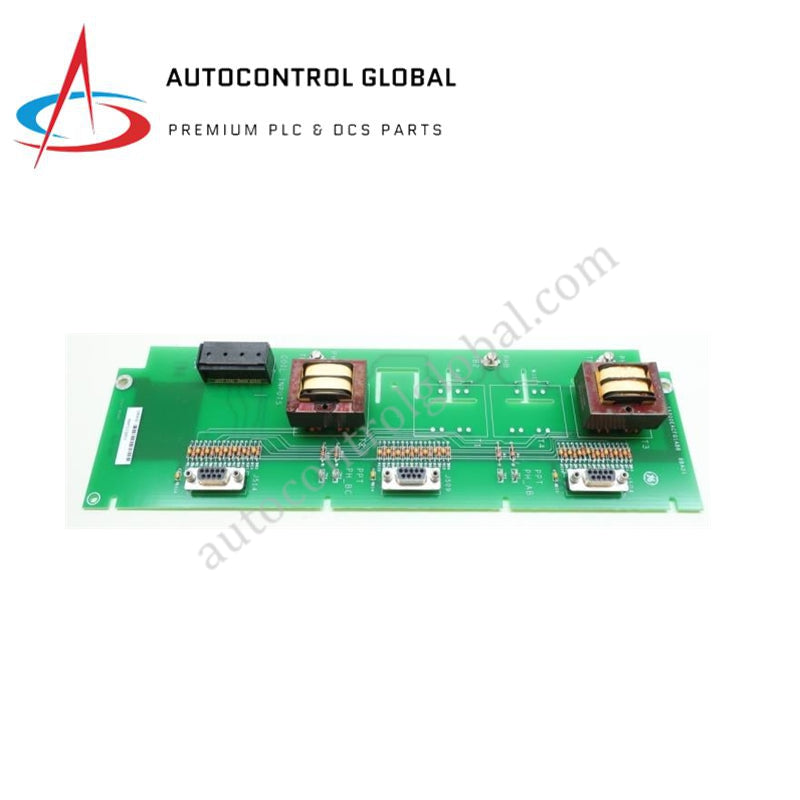

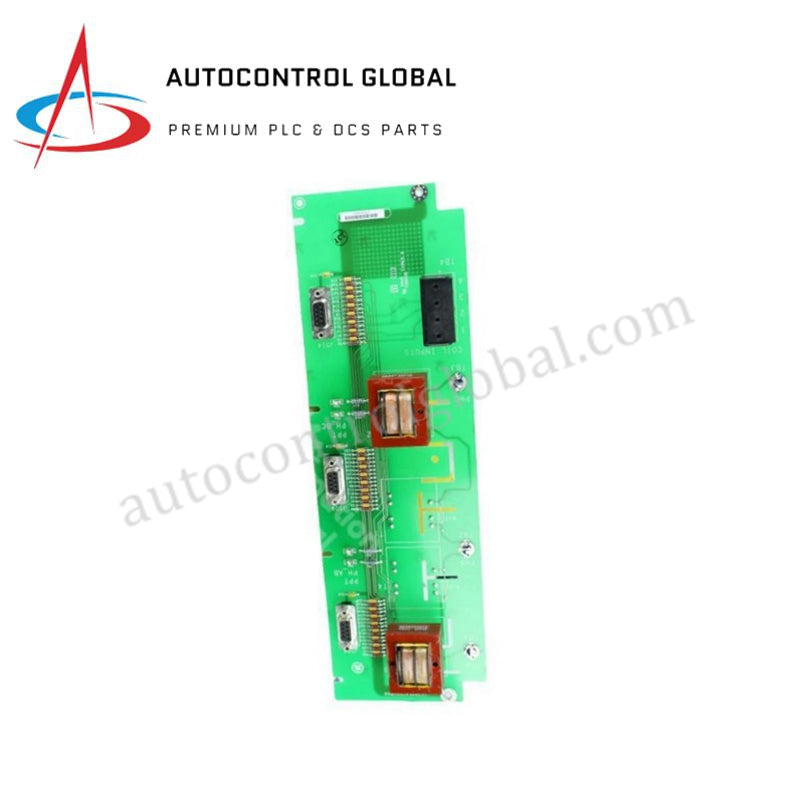

GE IS200EACFG1A kalpo kā galvenā ekscitatora maiņstrāvas atgriezeniskās saites plate (EACF) Speedtronic Mark VI vadības ekosistēmā. Šī augstas integritātes PCB uzrauga un apstrādā kritiskos maiņstrāvas sprieguma un strāvas atgriezeniskās saites signālus tieši no ekscitatora barošanas ķēdēm. Integrējot specializētus transformatorus un precīzus rezistorus, EACF plate nodrošina centrālajam kontrolierim milisekundes precizitātes datus, kas nepieciešami ģeneratora ekscitācijas regulēšanai. Šis modulis darbojas kā papildinošs partneris līdzstrāvas atgriezeniskās saites vienībām, pabeidzot slēgtā cikla uzraudzības procesu, kas nepieciešams tīkla sinhronizācijai un termināla sprieguma stabilitātei lieljaudas elektrostacijās.

Tehniskās specifikācijas

IS200EACFG1A izmanto specializētu aparatūras konfigurāciju, lai apstrādātu augstas precizitātes maiņstrāvas signālu uztveri:

• Ražotājs: General Electric (GE)

• Modeļa numurs: IS200EACFG1A (100% pilnīgi jauns)

• Serija: Speedtronic Mark VI

• Funkcionālā kategorija: Ekscitatora maiņstrāvas atgriezeniskās saites plate (EACF)

• Komponentu profils: Ietver 28 precīzus rezistorus un 2 integrētus transformatorus

• Ieejas signāli: Maiņstrāvas sprieguma un strāvas atgriezeniskā saite no ekscitatora sekundārajām ķēdēm

• Izvades signāli: Apstrādāti, zema līmeņa atgriezeniskās saites dati Mark VI kodolam

• Izmēri: 33 × 24 cm

• Svars: 1,50 lbs (0,68 kg)

• Darbības temperatūra: 0°C līdz +60°C (32°F līdz 140°F)

• Montāža: VME tipa statņa/slota integrēts dizains

• Barošana: Piegādāta caur ekscitatora atpakaļplati

Inženiertehniskās priekšrocības

IS200EACFG1A optimizē ekscitācijas cikla veiktspēju, izmantojot mērķtiecīgu elektrotehniku:

• Aparatūras līmeņa izolācija: Plate izmanto divus uzstādītus transformatorus, lai nodrošinātu galvanisko izolāciju starp augstas enerģijas maiņstrāvas barošanas ķēdēm un jutīgo Mark VI digitālo atpakaļplati. Tas aizsargā vadības kodolu no līnijas puses pārspriegumiem un sprieguma pārspriegumiem.

• Precīza signālu skalēšana: 28 augstas precizitātes rezistori precīzi skalē ienākošos maiņstrāvas viļņus. Šis dizains nodrošina, ka digitālais kontrolieris saņem lineāru lauka apstākļu attēlojumu, kas ir būtiski stabila ģeneratora magnētiskā lauka uzturēšanai.

• Izcila trokšņu slāpēšana: GE inženieri izstrādā plati, lai slāpētu augstas frekvences harmonikas un elektromagnētiskos traucējumus (EMI), kas raksturīgi ģeneratora korpusos. Tas nodrošina tīrus atgriezeniskās saites datus un novērš "medības" vai svārstības termināla spriegumā.

• Bezšuvju atpakaļplates komunikācija: Plate tieši savienojas ar Mark VI atpakaļplati, novēršot nepieciešamību pēc ārējām analogām kabeļiem. Tas samazina signāla vājināšanos un vienkāršo kopējo sistēmas arhitektūru nodošanas un avārijas apstākļos.

Biežāk uzdotie jautājumi

• Kā IS200EACFG1A atšķiras no IS200EDCFG1A plates?IS200EACFG1A specifiski uzrauga maiņstrāvas viļņus no ekscitācijas avota, kamēr EDCF versija apstrādā līdzstrāvas atgriezenisko saiti no tilta izvades. Pilnīgai Mark VI ekscitācijas sistēmai nepieciešamas abas plates, lai nodrošinātu visaptverošu ģeneratora stāvokļa uzraudzību.

• Kādi ir bojātas maiņstrāvas atgriezeniskās saites plates simptomi?Tehniķi bieži novēro "Ekscitatora atgriezeniskās saites neatbilstības" trauksmes vai neparedzamas termināla sprieguma vērtības HMI. Ja uzstādītie transformatori neizdodas, Mark VI sistēma zaudēs maiņstrāvas atgriezeniskās saites ciklu, kas var izraisīt aizsardzības izslēgšanos, lai novērstu darbību ārpus sinhronizācijas.

• Vai šī plate tiek piegādāta kā "Jauna kastē", ņemot vērā tās izbeigto statusu?Jā. Neskatoties uz ražotāja izbeigšanu, mēs piegādājam IS200EACFG1A kā 100% pilnīgi jaunu oriģinālo krājumu rūpnīcas noslēgtā antistatiska iepakojumā, lai nodrošinātu komponentu ilgmūžību un uzticamību.

• Vai šim modulim nepieciešama manuāla jumperu konfigurācija?Lielāko daļu atgriezeniskās saites parametru pārvalda programmatūra Mark VI Toolbox; tomēr inženieriem jāverificē uz plates esošo jumperu pozīcijas pret vietējās GE instrukciju grāmatu, lai nodrošinātu signāla skalēšanu atbilstoši ģeneratora CT/PT (strāvas/potenciāla transformatoru) attiecībām.
