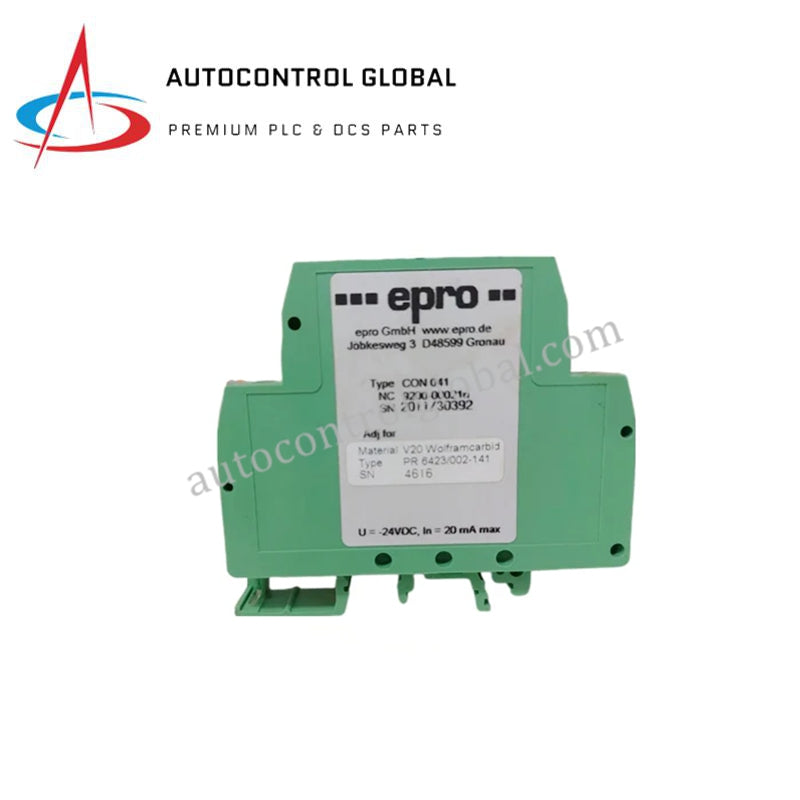

Eddy strāvas tuvuma sensors EPRO CON041+PR6424/002-031

EPRO CON041+PR6424/002-031 virpu strāvas sensora sistēma

EPRO CON041+PR6424/002-031 kalpo kā galvenais CON041 signālu pārveidotājs ar PR6424/002-031 virpu strāvas zondi, kas tiek izmantota bezkontakta vārpstas vibrācijas un nobīdes mērīšanai dažādās mašīnu aizsardzības platformās. Divu komponentu aparatūras konfigurācija apstrādā izejas signālu, kas ir augstas frekvences elektromagnētiskās pretestības izmaiņas 5 mm zondes galā, pārvēršot fiziskos mehāniskos attālumus lineāros strāvas vai sprieguma signālos. Šī sensora un pārveidotāja saite nodrošina tiešu fizisko/elektrisko signālu apstrādi, lai savienotos ar saimniekdatora PLC vai DCS uzraudzības sistēmām.

Aparatūras specifikācijas

Virpu strāvas zondes skalēšana un spraugas sprieguma pārbaude

Mērījumu cilpa balstās uz ļoti precīzu virpu strāvas zondes skalēšanu, lai nodrošinātu lineāru 8 V/mm izvadi visā fiziskajā 2 mm darbības diapazonā. Tehniķiem jāveic spraugas sprieguma pārbaude fiziskās izlīdzināšanas procesā, regulējot 5 mm zondes korpusu attiecībā pret mērķi, līdz CON041 pārveidotāja pamatlīnijas izvades spriegums stabilizējas pie noteiktā negatīvā sprieguma mērķa. Šī precīzā kalibrēšanas secība kompensē rotora dinamiku palaišanas un slodzes ciklu laikā, savukārt iekšējā aizsardzības konfigurācija nodrošina augstu savstarpējās traucējumu slāpēšanu starp blakus esošajām zondes līnijām.

Biežāk uzdotie jautājumi

J: Kā CON041 pārveidotājs signalizē par lauka vadu bojājumu vai sensora atvērtu ķēdi?

A: Pārveidotājam ir iebūvēta diagnostika, kas uzrauga sensora cilpas veselību, samazinot 4-20 mA izvades strāvu zem 3,6 mA, lai norādītu uz pārtruktu kabeli vai atvienotu sensoru.

J: Vai CON041 pārveidotāja moduli var uzstādīt tajā pašā augstas temperatūras vidē kā PR6424/002-031 zondi?

A: Nē. PR6424/002-031 zondes gals ir novērtēts līdz +180 °C, savukārt CON041 pārveidotāja korpuss satur aktīvu apstrādes shēmu un jāuzstāda vēsākā vietā ar apkārtējās vides temperatūru no -35 līdz +85 °C.

J: Vai ir iespējams vienlaikus pārraidīt gan sprieguma, gan strāvas izvades signālus uz dažādām saņēmēju kartēm?

A: Jā, CON041 modulis nodrošina neatkarīgas fiziskas termināles 4-20 mA DC cilpai un +/-10 V DC izvadei, ļaujot paralēli novirzīt signālus uz atsevišķām mērīšanas ierīcēm.

Lauka uzstādīšanas vadlīnijas

• Zondes spraugas regulēšana: Lēnām ieskrūvējiet PR6424/002-031 zondi vītņotajā stiprinājumā, vienlaikus uzraugot analogo sprieguma izvadi, līdz fiziskā gaisa sprauga atbilst kalibrētajai 0,5 mm pamatlīnijai.
• Kabeļa aizsardzība: Ievietojiet PTFE koaksiālo zondes kabeli elastīgā caurulē, lai pasargātu to no mehāniska saspiešanas un šķidruma piesārņojuma.
• Zemes pieslēguma protokols: Uzturiet vienas vietas zemējumu, savienojot pagarinājuma kabeļa aizsargapvalku tikai pie CON041 pārveidotāja terminālu bloka un atdalot zondes korpusu no mašīnas rāmis.
• Izvairīšanās no augstsprieguma ceļiem: Novietojiet signāla kabeļus prom no augstas strāvas maiņstrāvas motora vadiem vai frekvences pārveidotājiem, lai novērstu elektromagnētiskā trokšņa ietekmi uz analogo izvadi.
