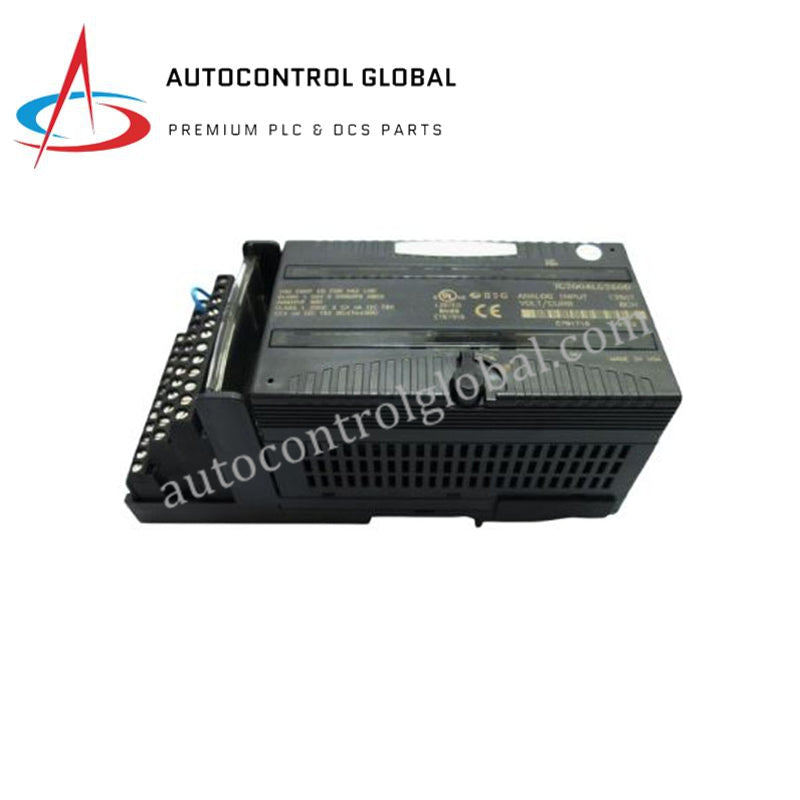

GE Fanuc IC200ALG240-EB Modelis IC200ALG240 8 kanālu ieeja

GE Fanuc IC200ALG240-EB VersaMax Izolēta analogā ieejas modulis

IC200ALG240-EB (Modelis: IC200ALG240-EB) ir augstas veiktspējas, inteliģents analogās ieejas modulis, kas pieder GE Fanuc (tagad Emerson) VersaMax™ I/O saimei. Šis modulis ir īpaši izstrādāts lietojumiem, kuriem nepieciešama augstas precizitātes signālu uztvere ar izturīgu elektrisko aizsardzību, nodrošinot 8 kanālus izolētām analogajām ieejām. Tas atbalsta divpolārus sprieguma diapazonus un vienpolārus strāvas diapazonus, pārveidojot lauka signālus no sensoriem un raidītājiem 16 bitu digitālos datos. IC200ALG240-EB ir būtiska sastāvdaļa sadalītās vadības sistēmās, kur nepieciešama kanālu savstarpēja izolācija, lai novērstu zemējuma cilpas un signālu traucējumus sarežģītā rūpnieciskā vidē.

Uzlabota izolācija un signāla tīrība

Galvenā IC200ALG240-EB priekšrocība ir kanālu savstarpējā izolācija. Daudzās rūpnieciskajās vidēs sensori tiek baroti no dažādiem avotiem vai atrodas ievērojamā attālumā, radot zemējuma potenciāla atšķirības. IC200ALG240-EB (Modelis: IC200ALG240-EB) izmanto opto-pārveidotājus un izolētus DC/DC pārveidotājus, lai nodrošinātu, ka katra no 8 ieejām ir elektriski neatkarīga. Tas novērš zemējuma cilpas troksni un aizsargā PLC atpakaļplati no augstsprieguma pārejas lauka pusē, nodrošinot, ka 16 bitu dati paliek precīzi svarīgām PID cilpām un uzraudzības sistēmām.

Detalizētas tehniskās specifikācijas

Īpašības parametri IC200ALG240-EB (Modelis: IC200ALG240-EB) ir apkopoti zemāk. Jāņem vērā, ka šī "EB" versija ietver aparatūras uzlabojumus, kas nodrošina lielāku stabilitāti salīdzinājumā ar standarta vecākām versijām.

• Ražotājs: GE Fanuc (Emerson)

• Modeļa numurs: IC200ALG240-EB

• Produktu līnija: VersaMax™

• Moduļa tips: Izolēta analogā ieeja

• Kanālu skaits: 8 kanāli (kanālu savstarpēji izolēti)

• Ieejas izšķirtspēja: 16 biti

• Sprieguma ieejas diapazoni: ±10 VDC, 0 līdz 10 VDC, ±5 VDC, 0 līdz 5 VDC

• Strāvas ieejas diapazoni: 4–20 mA, 0–20 mA

• Ieejas pretestība: Spriegums: > 1 MΩ; Strāva: 250 Ω

• Precizitāte: ±0,1% no pilnā mēroga tipiski pie 25°C

• Izolācijas veids: Kanālu savstarpējā un kanāls-sistēma (250 VAC nepārtraukti; 1500 VAC 1 minūti)

• Ārējais barošanas avots: 19,5 līdz 30 VDC (24 VDC nominālais)

• Iekšējais enerģijas patēriņš: līdz 100 mA no 5V atpakaļplates

• Atjaunošanas ātrums: 5 ms visiem kanāliem (atkarīgs no filtra iestatījumiem)

• Diagnostika: Konfigurējamas augstas/zemas trauksmes, atvērta vada noteikšana (4-20mA) un moduļa veselības LED indikatori

• Darbības temperatūra: 0°C līdz +60°C

• Uzglabāšanas temperatūra: –40°C līdz +85°C

• Izmēri: 110 x 66,8 x 50 mm

• Svars: 0,20 kg (tikai ierīce) / 2,0 kg (sūtījuma svars ar iepakojumu)
