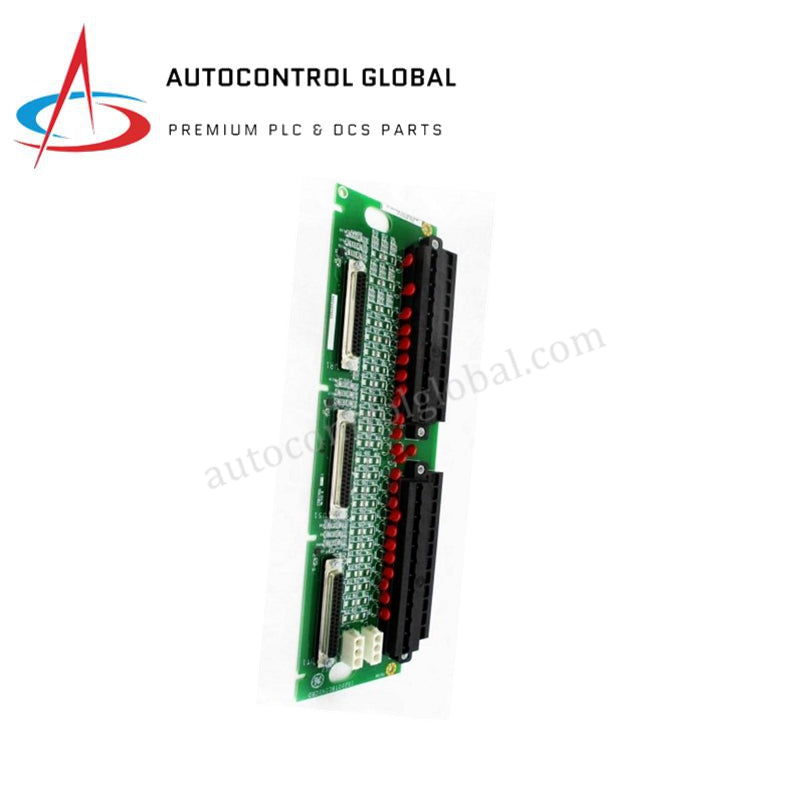

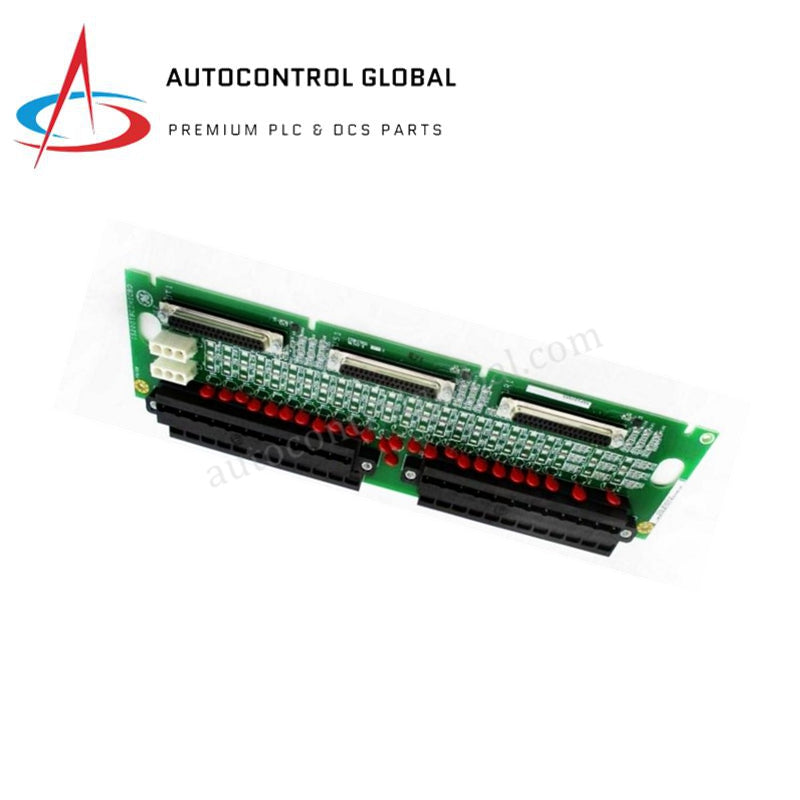

GE IS200TBCIH1C Mark VI Speedtronic kontaktu ieejas terminālu plates panelis

GE IS200TBCIH1C Kontakta ieejas termināļa plates

Konfigurēta diskrētu signālu terminēšanai Mark VI Speedtronic vadības skapjos, GE IS200TBCIH1C (IS200TBCIH1C Kontakta ieejas termināļa plate) nodrošina tiešu lauka un atpakaļplāksnes signālu maršrutēšanu.

Aparatūras specifikācijas

Rūpnieciskā vadība un programmaparatūras saderība

IS200TBCIH1C nodrošina deterministisku signālu apstrādi Mark VI atpakaļplāksnes autobusa arhitektūrā. Deterministiska tīkla veiktspēja tiek uzturēta, nodrošinot, ka saskarnes programmaparatūras versija atbilst konkrētajai vadības kontroliera versijai, novēršot I/O aptaujas aizkaves. Plate izmanto metāla oksīda varistoru (MOV) virkni, lai slāpētu pārejošos sprieguma pārspriegumus, kas rodas no lauka pieslēgtām kontaktu ieejām, tādējādi aizsargājot tālākos vadības procesorus no pārsprieguma izraisītām kļūdām. Programmaparatūras flash saderību pārvalda kontrolieris, un lietotājiem jānodrošina, ka vietējā skapja barošana ir stabila jebkuras sistēmas konfigurācijas sinhronizācijas laikā, lai izvairītos no bojātas bitu plūsmas izplatīšanās pa paralēlo atpakaļplāksnes autobusu.

Biežāk uzdotie jautājumi (BUJ)

J: Vai IS200TBCIH1C plate atbalsta darbību karstā nomaiņā (hot-swap) darbībā esošā turbīnas vadības skapī?

A: Nē. IS200TBCIH1C nav paredzēta karstā nomaiņas operācijām. Saistītā skapja barošana jāizslēdz un jāapstiprina, ka spriegums ir nulle, pirms plate tiek izņemta no DIN sliedes, lai novērstu bojājumus atpakaļplāksnes tapu savienotājiem.

J: Kā jāterminē lauka vadi, lai saglabātu plates nominālo sprieguma izolāciju?

A: Lauka vadi jānovada uz 24 termināļu blokiem ar atbilstošu stresa atvieglojumu. Pārliecinieties, ka augstsprieguma (125 V dc) ieejas ir fiziski atdalītas no zemsprieguma signālu kabeļiem skapja kanālos, lai novērstu induktīvo savienojumu un nodrošinātu galvaniskās izolācijas barjeru integritāti.

Lauka uzstādīšanas vadlīnijas

1. Montāža: Nostipriniet plati paredzētajā DIN sliedes montāžas vietā skapī. Pārliecinieties, ka montāžas skavas ir pilnībā iestrādātas, nodrošinot nepieciešamo mehānisko zemējumu skapja atpakaļplāksnei.
2. Zemējums: Pārbaudiet, vai skapja šasijas zemējuma skrūve ir pareizi savienota ar rūpnīcas instrumentācijas zemējumu. Šī savienojuma nodrošināšana ir obligāta MOV pārejošās aizsardzības virknes darbībai.
3. Terminēšana: Terminējiet lauka vadus uz norādītajiem termināļu blokiem (numurēti no 1 līdz 48). Visām ieejām izmantojiet aizsargātus, savērptus pārus, lai samazinātu elektromagnētiskās traucējumu ietekmi no blakus esošajiem jaudas piedziņām vai motora starteriem.
4. Validācija: Pirms galīgās nodošanas ekspluatācijā veiciet punktu-punktu cilpas pārbaudi, lai apstiprinātu katra signāla ceļa nepārtrauktību no lauka ierīces līdz termināļa blokam, pārliecinoties, ka nav īssavienojumu ar plates šasiju vai blakus esošajiem termināļiem.
