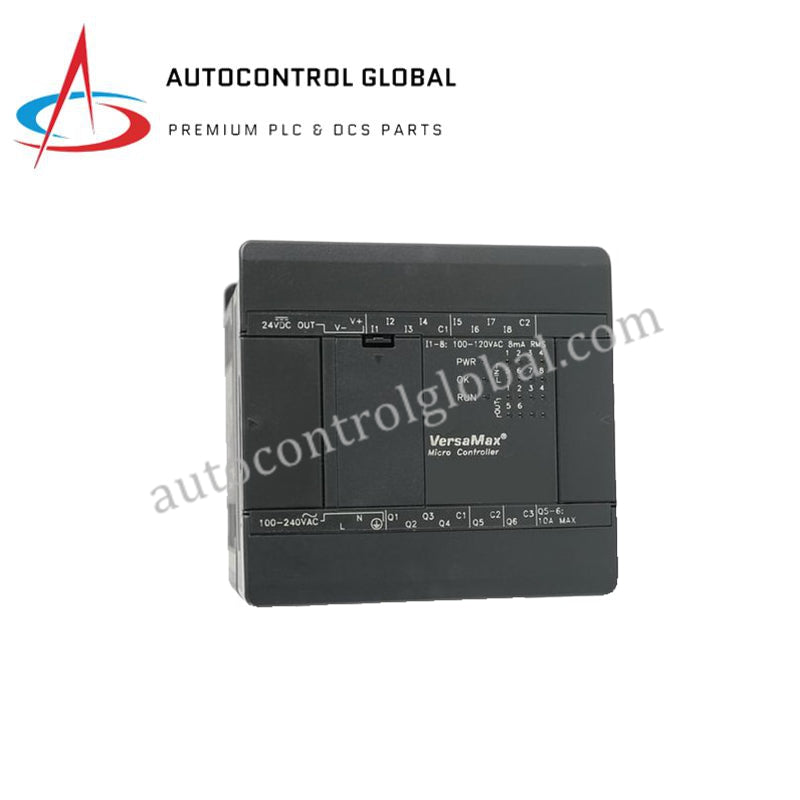

GE Fanuc IC200UDR005-DK VersaMax Mikro 28 punktu PLC vadības ierīce

IC200UDR005 (Modelis: IC200UDR005-DK) ir augsti integrēta programmējamā loģiskā vadības ierīce (PLC) no GE Fanuc (Emerson) VersaMax™ Mikro sērijas. Šī "viss vienā" vadības ierīce ir īpaši izstrādāta mazām un vidēja lieluma automatizācijas projektiem, kuriem nepieciešama kompakta ierīce bez jaudas zudumiem. Tā aprīkota ar 28 iebūvētiem ieejas/izejas punktiem, tostarp 16 līdzstrāvas ieejām un 12 izejām (11 releju, 1 līdzstrāvas), kā arī diviem integrētiem analogiem potenciometriem reāllaika datu regulēšanai. Ar diviem komunikācijas portiem un atbalstu vairākiem paplašināšanas moduļiem, IC200UDR005-DK nodrošina daudzpusīgu pamatu mašīnu vadībai, apkures, ventilācijas un gaisa kondicionēšanas regulēšanai un ūdens attīrīšanas uzraudzībai.

Integrētas vadības un paplašināšanas iespējas

IC200UDR005 izceļas savā klasē ar modulāro paplašināšanas potenciālu mikro korpusā. Kamēr pamatierīce apstrādā 28 ieejas/izejas punktus, sistēma var tikt paplašināta līdz kopumā 140 fiziskiem ieejas/izejas punktiem. Šī elastība ļauj inženieriem pielāgot sistēmu sarežģītākiem uzdevumiem, piemēram, daudzpakāpju sūkņu vadībai vai detalizētai iepakošanas līnijas secībai. Releju izejas ar 2A nominālo strāvu katrā punktā ļauj IC200UDR005-DK (Daļas nr. IC200UDR005) tieši vadīt nelielus izpildmehānismus un solenoīdus, samazinot starpniekrelēju nepieciešamību un vienkāršojot skapja vadu savienojumus.

Detalizētas tehniskās specifikācijas

Turpmāk minētie parametri nosaka IC200UDR005 (Modelis: IC200UDR005-DK) elektriskās iespējas un apstrādes robežas.

• Ražotājs: GE Fanuc (Emerson)

• Modeļa numurs: IC200UDR005

• Pasūtījuma numurs: IC200UDR005-DK

• Vadības ierīces tips: Kompakta viss vienā PLC

• Kopējais ieejas/izejas punktu skaits: 28 fiksēti punkti

• Diskrētās ieejas: Sešpadsmit (16) 24V līdzstrāvas ieejas

• Diskrētās izejas: Vienpadsmit (11) releju izejas; viena (1) 24V līdzstrāvas izeja

• Loģikas atmiņa: 9 tūkstoši vārdu lietotāja programmām (kāpņu loģika)

• Reģistri: 2 tūkstoši vārdu (datu glabāšanai)

• Paplašināšanas iespējas: Atbalsta līdz 4 diskrētiem un 4 analogiem paplašināšanas blokiem (maks. 140 ieejas/izejas)

• Komunikācijas ports 1: RJ-45 (RS-232 saskarne)

• Komunikācijas ports 2: DB-15 (RS-485 saskarne); atbalsta Modbus RTU

• Analogās regulēšanas iespējas: 2 iebūvēti analogi potenciometri

• Skenera laiks: 0,3 ms uz 1 tūkstoti instrukciju

• Barošanas spriegums: 24 V līdzstrāva nominālais

• Darbības temperatūra: 0°C līdz +60°C

• Izmēri: 90 mm x 150 mm x 70 mm

• Svars: 0,91 kg (2,00 mārciņas)
