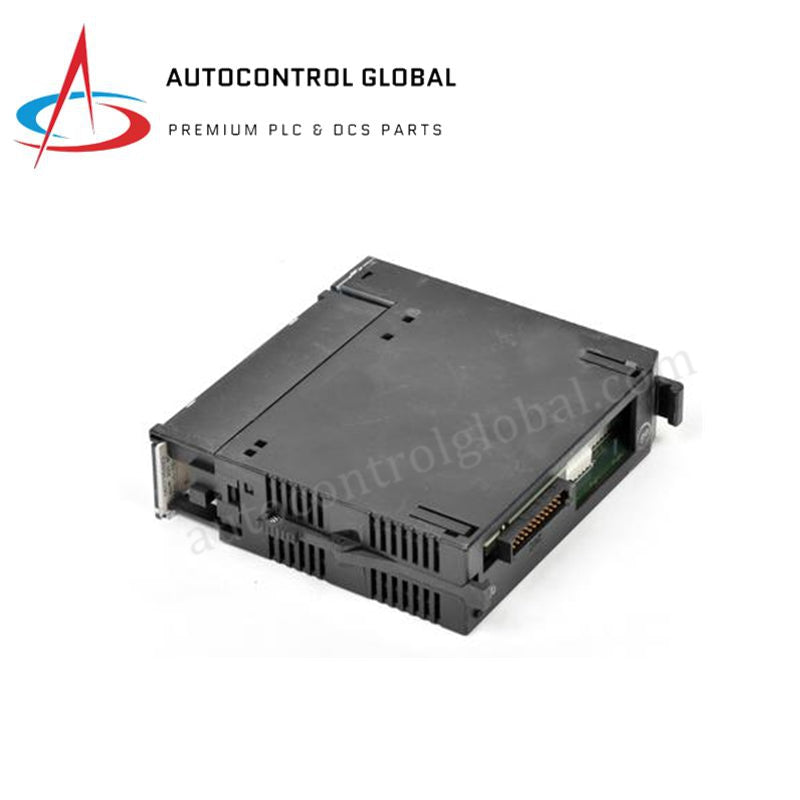

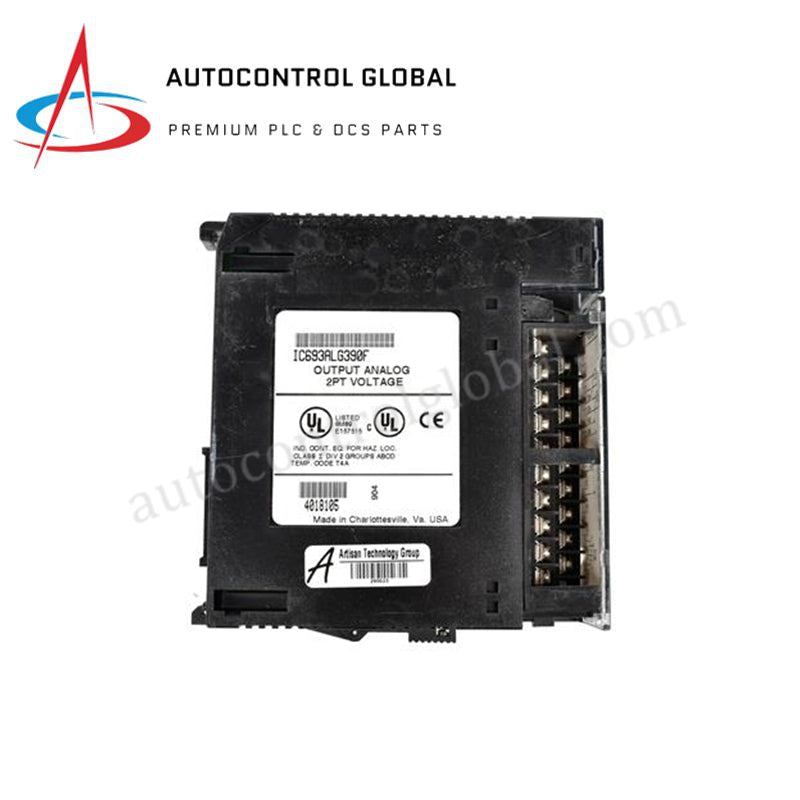

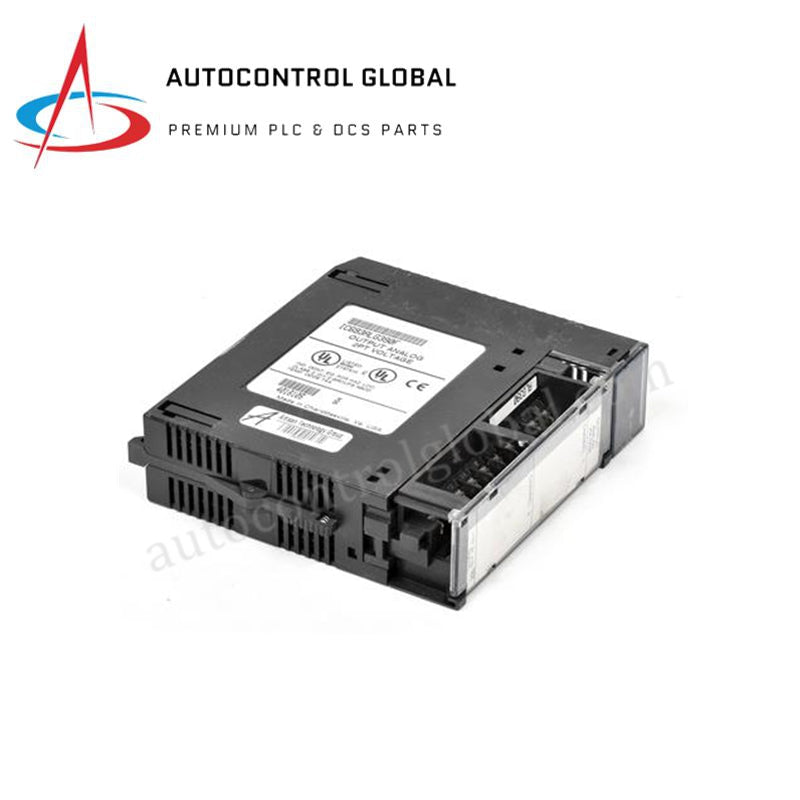

IC693ALG390 GE Fanuc analogais modulis | Jauns un oriģināls krājums
Manufacturer: GE Fanuc
-
Part Number: IC693ALG390
Condition：New with Original Package
Product Type: Analogo izeju moduļi
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693ALG390 analogās izejas modulis
GE Fanuc IC693ALG390, kas katalogā atzīmēts arī kā IC693ALG390 2 kanālu analogās sprieguma izejas modulis, darbojas kā speciāls aparatūras komponents digitālo vērtību pārvēršanai analogos signālos GE Fanuc Series 90-30 PLC platformās.
Aparatūras specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Modelis | IC693ALG390 |
| Zīmols | GE Fanuc (Emerson Automation) |
| Izcelsme | ASV |
| Svars | 0,34 kg (0,75 lbs) |
| Izmēri | Standarta Series 90-30 I/O moduļa izmēri |
| Darbības temperatūra | 0 līdz 60 °C |
| Enerģijas patēriņš | Noteikts pēc aktīvā 18 līdz 30 VDC ārējā lauka barošanas avota |
| Signāla diapazons | -10 līdz +10 VDC |
| Kanālu skaits | 2 analogo sprieguma izejas kanāli |
| Izšķirtspēja | 2,5 mV uz skaitījumu |
| Kalibrēšana | Rūpnīcā kalibrēts uz 2,5 mV uz skaitījumu |
| Precizitāte | +/- 5 mV pie 25 °C |
| Temperatūras nobīde | 1 mV maksimāli no 0 līdz 60 °C |
| Atjaunināšanas ātrums | 5 ms visiem kanāliem |
| Galvaniskā izolācija | 1500 V RMS lauka puses un loģikas puses starpā |
| Ārējais barošanas avots | 18 līdz 30 VDC, maksimālais viļņojums 10% |
Atpakaļsliedes autobusa komunikācijas ātrums un tīkla integritāte
GE Fanuc IC693ALG390 savienojas ar galveno Series 90-30 atpakaļsliedes autobusu, lai pārnestu 12 bitu digitālos profilus uz iekšējiem digitāli-analogā pārveidotāja reģistriem. Modulis nodrošina deterministisku 5 ms atjaunināšanas ātrumu abiem sprieguma kanāliem vienlaikus, garantējot izejas stabilitāti neatkarīgi no atpakaļsliedes autobusa komunikācijas ātruma izmaiņām vai aktīvajiem tīkla mezgliem. Galvaniskās izolācijas ķēdes ar 1500 V RMS vērtējumu fiziski atdala lauka terminālu savienojumus no iekšējā loģikas autobusa, lai samazinātu kopējā režīma traucējumus un aizsargātu galveno PLC procesoru no lauka puses sprieguma pārspriegumiem.
Biežāk uzdotie jautājumi
J: Vai šis modulis saņem darbības strāvu tieši no 90-30 atpakaļsliedes? A: Nē. Iekšējās digitāli-analogās pārveidošanas ķēdes un analogo izeju cilpas tiek barotas no ārēja 18 līdz 30 VDC lauka barošanas avota, kas pieslēgts termināļu blokam. Modulis no atpakaļsliedes +5 VDC līnijas patērē tikai minimālu loģikas līmeņa inicializācijas strāvu.
J: Kas notiek ar sprieguma izejām, ja PLC pāriet Stop režīmā vai atpakaļsliedes komunikācija pārtrūkst? A: Pazaudējot atpakaļsliedes datu pārraidi vai saņemot CPU Stop komandu, digitāli-analogie pārveidotāji pārtrauc aktīvu reģistru atjaunināšanu. Analogās ķēdes samazina fiziskās izejas vērtības līdz noklusējuma drošam stāvoklim (0 VDC), lai novērstu novecojušu iestatījumu uzturēšanu tālākās darbības ierīcēs vai pozicionēšanas cilpās.
Lauka uzstādīšanas vadlīnijas
- Lauka barošanas izolācijas prasības: Atvienojiet gan atpakaļsliedes šasijas barošanu, gan 24 VDC ārējo lauka barošanas cilpu pirms lauka vadu savienotāja termināļu bloka pievienošanas vai noņemšanas, lai novērstu aktīvu kanālu loka veidošanos.
- Šīlda termināļa pieslēgums: Pieslēdziet aizsargāto tinumu aizsargu tieši pie šasijas zemējuma stieņa vai norādītajiem aizsargu termināļiem rāmī. Neļaujiet aizsargu tinumiem palikt brīviem vai pieskarties dzīvām elektriskām sastāvdaļām.
- Ārējā sprieguma specifikācijas: Nodrošiniet, ka ārējais līdzstrāvas barošanas avots sniedz regulētu spriegumu no 18 līdz 30 VDC. Barošanas avotam nedrīkst būt sprieguma viļņojums, kas pārsniedz 10%, lai nepieļautu rūpnīcas precizitātes sliekšņa (+/- 5 mV) pasliktināšanos.
