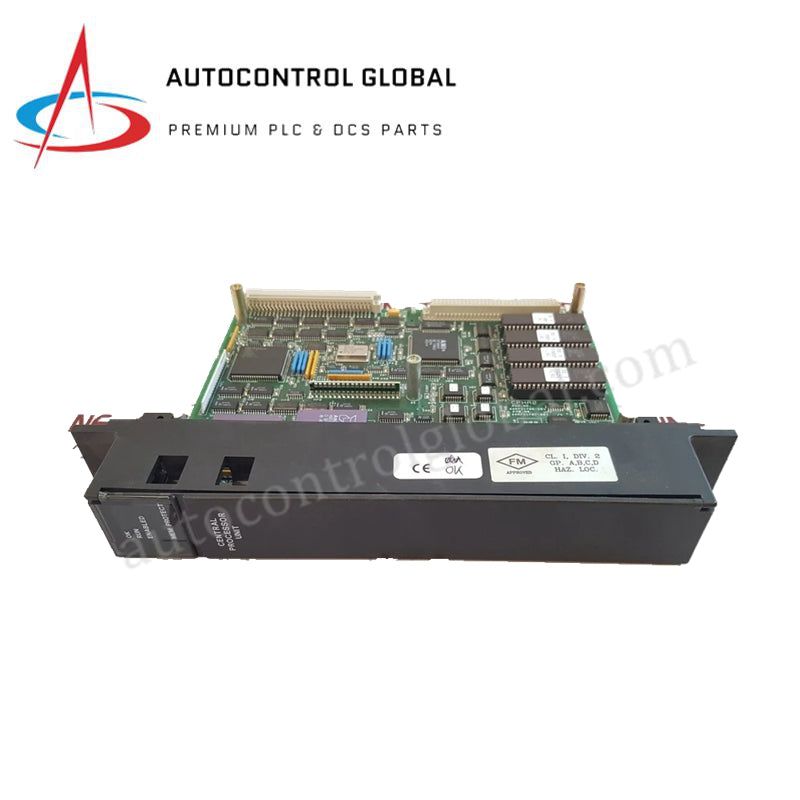

Sērija 90-70 96MHz 32 bitu CPU modulis | IC697CPU781 GE Fanuc

Produkta pārskats

GE Fanuc IC697CPU781 darbojas kā augstas ātruma aprēķinu kodols Series 90-70 PLC rāmī. Darbināts ar 96 MHz Intel 80486DX4 32 bitu mikroprocesoru, šī ierīce izpilda sarežģītu lietotāja loģiku un koordinē milzīgas I/O konfigurācijas lielapjoma ražošanas un infrastruktūras sistēmās. Tā atbalsta līdz 12 000 diskrēto ieeju/izeju un 8 000 analogo kanālu, nodrošinot deterministisku veiktspēju, kas nepieciešama sinhronizētai kustības un procesa vadībai. Mēs piegādājam šo moduli kā 100% pilnīgi jaunu oriģinālu aparatūru, nodrošinot ilgtermiņa darbības uzticamību kritiskās lietojumprogrammās, piemēram, elektroenerģijas ražošanā, naftas pārstrādes uzraudzības vadībā un smagās rūpnieciskās automatizācijas jomā.

Tehniskās specifikācijas

IC697CPU781 nodrošina augstas blīvuma loģikas izpildi un daudzpusīgu komunikāciju:

• Modeļa numurs: IC697CPU781

• Mikroprocesors: Intel 80486DX4 (32 bitu)

• Pulsa frekvence: 96 MHz

• Lietotāja atmiņa: 2 MB ar baterijas atbalstu RAM

• Nepārtraukta atmiņa: 256 KB Flash standarta

• Boolean izpildes ātrums: ~0.2 µs uz instrukciju

• Diskrēto I/O kapacitāte: 12 000 ieeju un 12 000 izeju

• Analogo I/O kapacitāte: 8 000 kanālu

• Seriālie interfeisi: 3 porti (RS-232, izolēts RS-485, neizolēts RS-485)

• Strāvas patēriņš: 3.1 ampēri nominālais

• Darbības temperatūra: 0°C līdz +60°C (32°F līdz 140°F)

• Programmēšanas atbalsts: Kāpņu loģika, strukturēts teksts, funkciju bloks

• Izmēri: 11.2 cm x 4.5 cm x 5.7 cm

• Svars: 1.7 lbs (0.77 kg)

Inženiertehniskās priekšrocības

IC697CPU781 risina augstas caurlaidspējas rūpnieciskās vides prasības, pateicoties specifiskām arhitektūras stiprajām pusēm:

• Augstas ātruma deterministiska vadība: 96 MHz 32 bitu arhitektūra apstrādā boolean funkcijas 0.2 mikrosekundēs uz instrukciju. Šī ātrā izpilde novērš loģikas aizkavēšanos augstas ātruma šķirošanā, turbīnu vadībā un ātras reakcijas drošības slēdžos.

• Lielapjoma datu apstrāde: Ar 2 MB baterijas atbalstītu RAM CPU glabā plašus lietotāja programmas un plašas kļūdu tabulas. Šī kapacitāte ļauj inženieriem pārvaldīt tūkstošiem PID cilpu un sarežģītus aritmētiskos aprēķinus bez nepieciešamības pēc papildu koprocesoriem.

• Integrēta komunikācijas elastība: Trīs iebūvētie seriālie porti novērš vajadzību pēc atsevišķiem komunikācijas moduļiem daudzās lietojumprogrammās. Izolētais RS-485 ports īpaši aizsargā CPU no zemes cilpām un elektriskā trokšņa, sazinoties ar lauka ierīcēm lielos attālumos.

• Uzlabota sistēmas diagnostika: Aparatūras līmeņa paritātes pārbaudes un plašas kļūdu tabulas reāllaikā uzrauga sistēmas integritāti. Ierīce nekavējoties identificē atmiņas bojājumus vai I/O joslas kļūmes, ļaujot apkopes komandām samazināt dīkstāvi, precīzi lokalizējot kļūdas.

Biežāk uzdotie jautājumi

J: Vai IC697CPU781 var aizstāt vecākas 16 MHz Series 90-70 CPU versijas?A: Jā. Lai gan tam ir ievērojami ātrāks 96 MHz procesors, IC697CPU781 saglabā aparatūras saderību ar standarta Series 90-70 rāmjiem. Pārliecinieties, ka jūsu programmatūras konfigurācija atspoguļo atjaunināto CPU modeli, lai izmantotu pilnu 2 MB atmiņu un uzlaboto izpildes ātrumu.

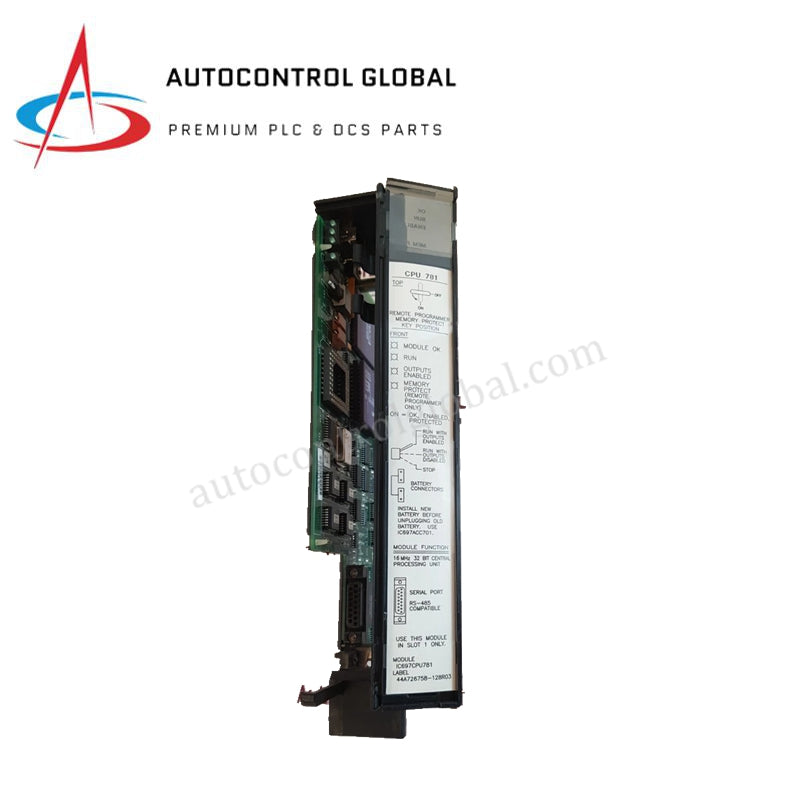

J: Kā darbojas priekšējā paneļa atslēgas slēdzis?A: Trīspozīciju atslēgas slēdzis nodrošina manuālu CPU režīma kontroli: DARBS, APTURĒT un ATMIŅAS AIZSARDZĪBA. Slēdža iestatīšana uz Atmiņas aizsardzību novērš neatļautas vai nejaušas izmaiņas lietotāja programmā ražošanas laikā.

J: Vai modulī ir iekļauta nepieciešamā baterija atmiņas saglabāšanai?A: Jā. IC697CPU781 izmanto litija bateriju, lai uzturētu 2 MB RAM strāvas zuduma laikā. Mēs iesakām nomainīt bateriju saskaņā ar standarta apkopes grafiku, lai novērstu datu zudumu.

J: Vai šis CPU ir saderīgs ar LAN interfeisa moduļiem?A: Pilnīgi. IC697CPU781 atbalsta plašu viedo opciju moduļu klāstu, tostarp Ethernet LAN interfeisus, specializētus koprocesorus un augstas ātruma komunikācijas moduļus caur rāmja aizmugures savienojumu.
