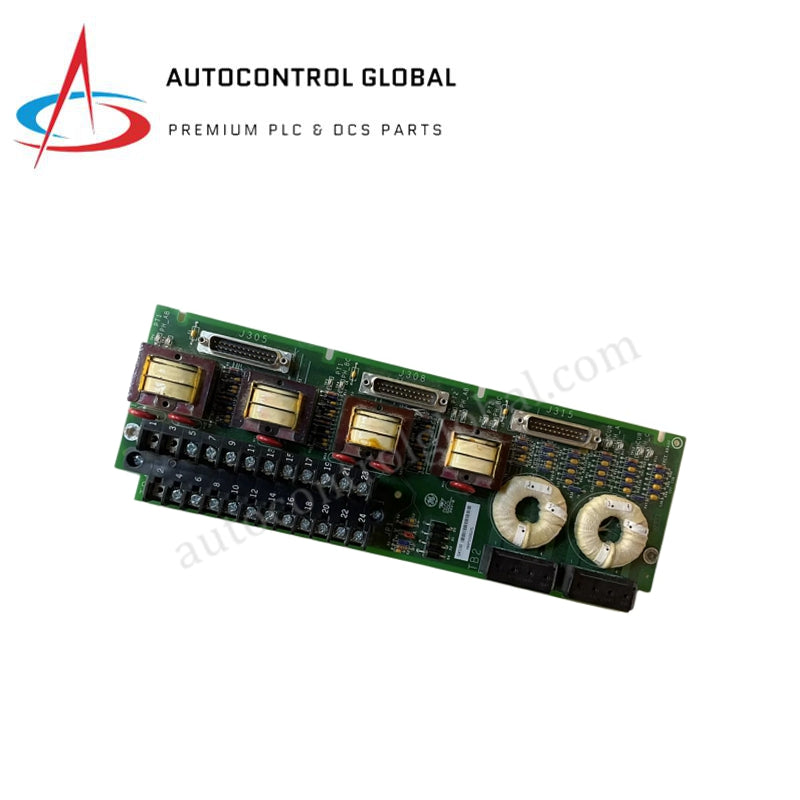

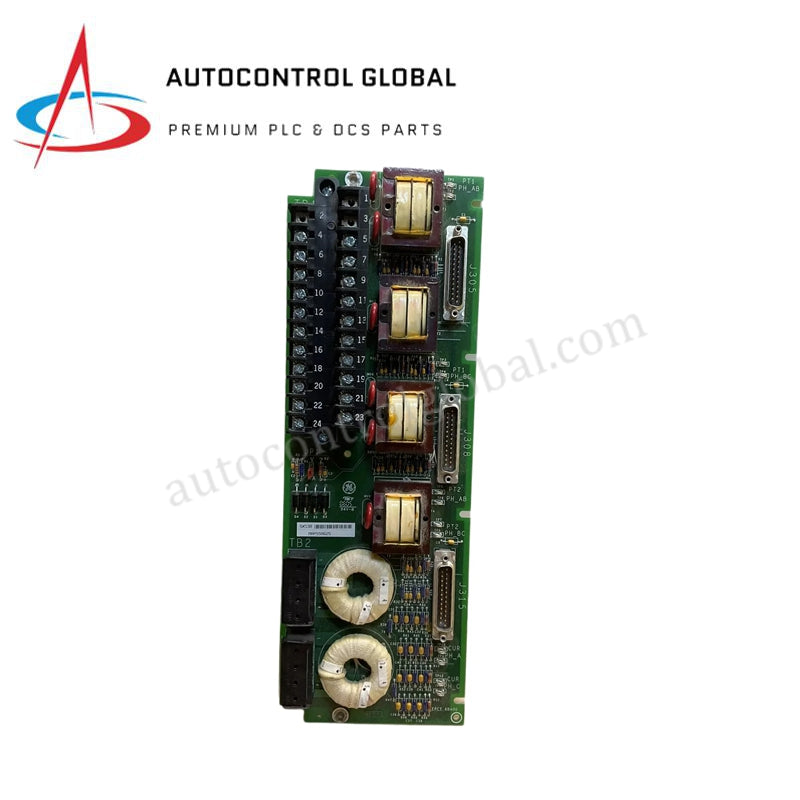

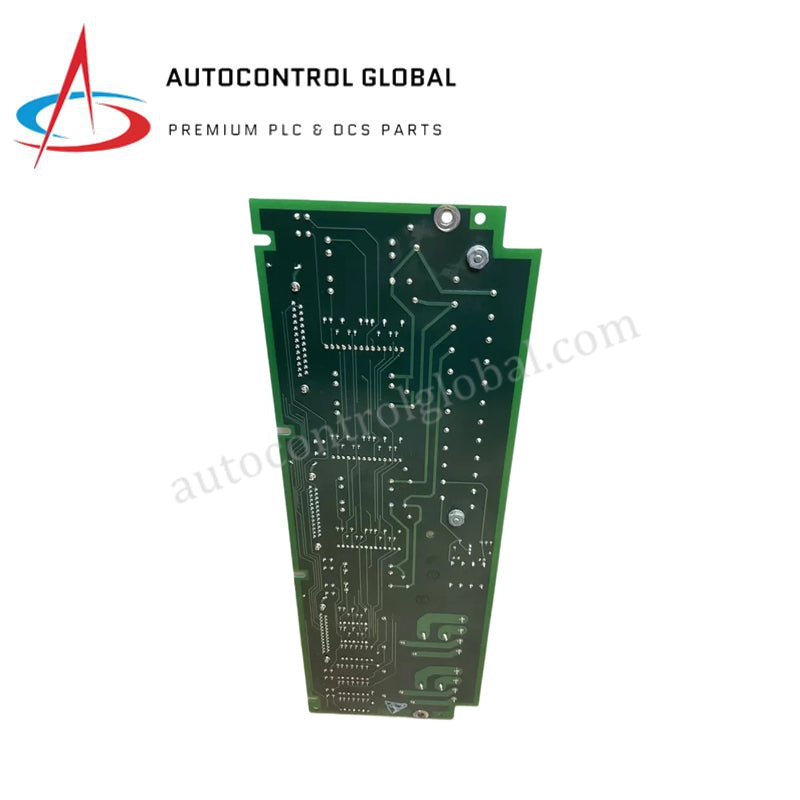

Termopāra terminālu plates GE IS200STTCH2ACA Mark VI/VIe
Manufacturer: GE Fanuc
-
Part Number: IS200STTCH2ACA
Condition：New with Original Package
Product Type: Termopāru spailes plāksnes
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS200STTCH2ACA Mark VI/Mark VIe termopāra termināļa plates
GE IS200STTCH2ACA, kas katalogā atzīmēta arī kā IS200STTCH2ACA termopāra termināļa plate, darbojas kā speciāla aparatūras sastāvdaļa augstas blīvuma termopāru signālu iegūšanai un aukstā savienojuma kompensācijai Mark VI un Mark VIe turbīnu vadības arhitektūrās.
Aparatūras specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Modelis | IS200STTCH2ACA |
| Zīmols | GE Mark VI / Mark VIe |
| Izcelsme | ASV |
| Svars | 0.22 kg |
| Izmēri | 3.8 cm x 11.5 cm x 4.5 cm |
| Darbības temperatūra | -20 °C līdz 65 °C |
| Enerģijas patēriņš | Atkarīgs no atpakaļējās plāksnes |
| Veiktspēja | 24 termopāru ieejas, +/- 0.5 līdz 1.0 °C CJC precizitāte |
Procesu vadība un signālu apstrāde
IS200STTCH2ACA savienojas ar vadības sistēmu, lai veiktu aukstā savienojuma kompensāciju (CJC) ar iebūvēta sensora palīdzību, koriģējot neapstrādātos millivoltus precīzos temperatūras datos. Plate nodrošina kanālu izolāciju caur optoizolatoriem un galvanisko izolāciju, kas aizsargā vadības loģiku no lauka puses sprieguma pārspriegumiem. Iebūvētie RC tīkli nodrošina 50/60 Hz joslas filtrēšanu, samazinot elektromagnētiskos traucējumus un nodrošinot signāla stabilitāti Mark VI/Mark VIe I/O blokiem. Modulis atbalsta programmatūrā izvēlamos termopāru tipus (J, K, T, E, R, S, B), ļaujot elastīgi integrēt dažādos termiskās uzraudzības ciklos bez aparatūras izmaiņām.
Biežāk uzdotie jautājumi
J: Vai šai termināļa platei ir nepieciešams ārējs barošanas avots CJC sensoram?
A: Nē, IS200STTCH2ACA saņem palīgbarošanu no pieslēgtā I/O bloka caur 37-polu D-Sub savienotāju, kas arī baro iebūvētos CJC sensorus un signālu apstrādes shēmas.
J: Vai šī plate ir saderīga gan ar Simplex, gan TMR konfigurācijām?
A: Jā, plate ir izstrādāta daudzpusīgai lietošanai simplex, dubultās vai trīskāršās modulārās redundances (TMR) sistēmu arhitektūrās, ja attiecīgie I/O bloki ir konfigurēti pareizai ieejas datu kartēšanai.
Lauka uzstādīšanas norādījumi
Uzstādiet IS200STTCH2ACA uz standarta TS-35 DIN sliedes vadības skapī. Pievienojiet termopāru lauka vadu pie 48 skrūvju termināļiem, izmantojot #12 līdz #24 AWG vadus, nodrošinot polaritātes saglabāšanu visos 24 kanālos, lai novērstu mērījumu kļūdas. Pieslēdziet 37-polu D-Sub kabeli atbilstošajam STCC vai PAICH I/O blokam, lai izveidotu komunikācijas savienojumu. Pārliecinieties, ka visi kabeļu ekrāni ir pieslēgti pie šasijas zemējuma, lai samazinātu traucējumus. Veiciet cilpas pārbaudi, izmantojot Control System Toolbox, lai pārbaudītu katru termopāra ieejas kanālu pirms sistēmas palaišanas.
