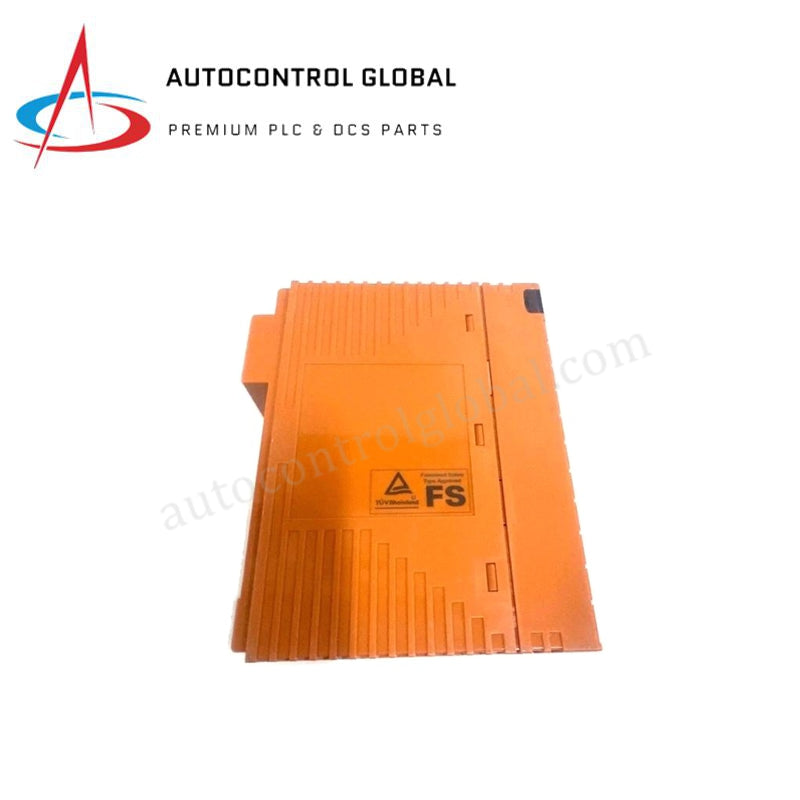

Yokogawa SDV144-S33 S2 ProSafe-RS digitālās ievades modulis
Manufacturer: Yokogawa
-
Part Number: SDV144-S33 S2
Condition：New with Original Package
Product Type: Digitālās ieejas moduļi
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa SDV144-S33 S2 ProSafe-RS digitālās ievades modulis
Konfigurēts diskrētu lauka signālu apstrādei Yokogawa ProSafe-RS drošības sistēmās, Yokogawa SDV144-S33 S2 (SDV144 digitālās ievades modulis) nodrošina tiešu fizisko/elektrisko izpildi. Tas apstrādā diskrētu statusu noteikšanu 16 kanālos, kas darbojas ar 24 VDC ārējās barošanas tīklu.
Sufiksa sadalījums un modeļa matrica
| Sufiksa kods | Apraksts | Tehniskā informācija |
|---|---|---|
| SDV144 | Pamata modelis | 16 kanālu digitālās ievades modulis |
| -S | Tips | Standarta tips |
| 3 | Savienojums / aizsardzība | Spiediena skavas spaile vai MIL kabeļa konfigurācija |
| 3 | Vide / pārklājums | Standarta tropikalizācija / G3 konformais pārklājums |
| S2 | Revīzija | Sistēmas aparatūras S2 revīzija |
Aparatūras specifikācijas
| Parametrs | Specifikācija |
|---|---|
| Modelis | SDV144-S33 S2 |
| Zīmols | Yokogawa |
| Izcelsmes valsts | Japāna |
| Svars | 0,44 kg (0,97 mārciņas) |
| Izmēri | Standarta ProSafe-RS moduļa izmēri |
| Darba temperatūra | 0 līdz 60 grādiem C |
| Enerģijas patēriņš | 300 mA pie 24 VDC (ārējā lauka barošana) |
| Kanālu skaits | 16 kanāli |
| Nominālais ieejas spriegums | 24 VDC |
| Kanāla un sistēmas galvaniskā izolācija | 1500 VAC 1 minūti |
| Ārējā elektroinstalācija | Spiediena skavas spaiļu bloks vai MIL kabeļa saskarne |
Kanālu savstarpējā izolācija un galvaniskā aizsardzība
SDV144-S33 S2 nodrošina galvaniski izolētu ievades apstrādi, lai aizsargātu iekšējo sistēmas kopni no lauka puses sprieguma pārejas procesiem un trokšņu pārneses. Katrs no 16 kanāliem novērtē lauka kontaktu atvērtu/aizvērtu stāvokli vai tuvuma slēdžu izejas, vienlaikus nodrošinot stingru 1500 VAC izturības pakāpi starp ievades spailēm un sistēmas loģikas ķēdēm. Integrētie filtrēšanas algoritmi novērš nepatiesas signālu pārejas, ko izraisa mehānisko slēdžu kontaktu atlēkšana, nodrošinot deterministisku loģikas novērtēšanu drošības instrumentētās izpildes ciklos.
Biežāk uzdotie jautājumi
J: Kā SDV144-S33 S2 apstrādā ārējās barošanas pārtraukumus lauka pusē?
A: Moduļa izolētā ievades ķēde nepārtraukti uzrauga ienākošo 24 VDC cilpas spriegumu. Ja cilpas spriegums nokrītas zem pieļaujamajiem loģikas sliekšņiem, modulis paziņo centrālajam procesoram par kanāla diagnostikas kļūdām, neradot aizmugures kopnes darbības traucējumus vai sistēmas atiestatīšanu.
J: Vai lauka savienojumus var apkopt, neatvienojot sistēmas barošanu?
A: Jā, moduļa saskarnes konstrukcija nodrošina moduļa nomaiņu darbības laikā zem sprieguma esošā statņa apstākļos, ja pirms moduļa kartes izņemšanas lauka vadu spaiļu bloki vai MIL savienotāji tiek droši atvienoti.
Lauka uzstādīšanas norādījumi
- Ekranēšana un zemēšana: Savienojiet visus kabeļu ekranējuma drenāžas vadus tieši ar skapja funkcionālā zemējuma kopni. Nodrošiniet vienpunkta zemējumu vadības paneļa pusē, lai slāpētu zemējuma cilpu strāvas un pārejas kopējā režīma trokšņus.
- Kabeļu izvietošanas ierobežojumi: Nodrošiniet fizisku atdalījumu starp 24 VDC lauka ievades signālu kabeļiem un augstsprieguma maiņstrāvas barošanas līnijām. Ievades kabeļus ievietojiet atsevišķos iezemētos kabeļu kanālos, lai samazinātu elektromagnētiskos traucējumus.
- Spaiļu bloka montāža: Pirms 24 VDC cilpas ķēdes ieslēgšanas pārliecinieties, ka spiediena skavas spaiļu skrūves ir pareizi pievilktas vai MIL kabeļa fiksācijas aizturi ir pilnībā nobloķēti, lai novērstu signāla zudumu iekārtas vibrācijas dēļ.
