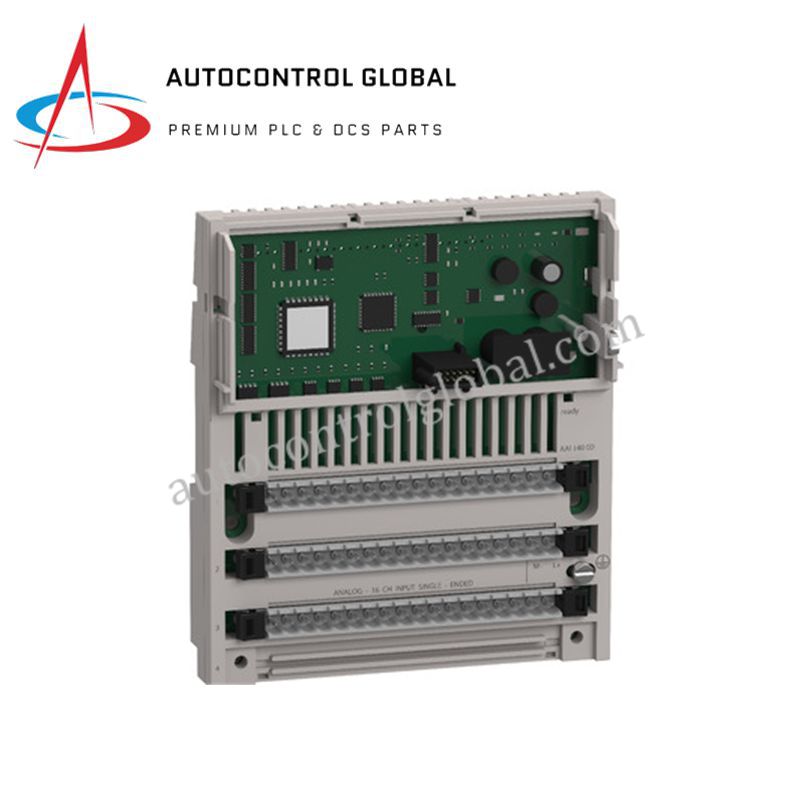

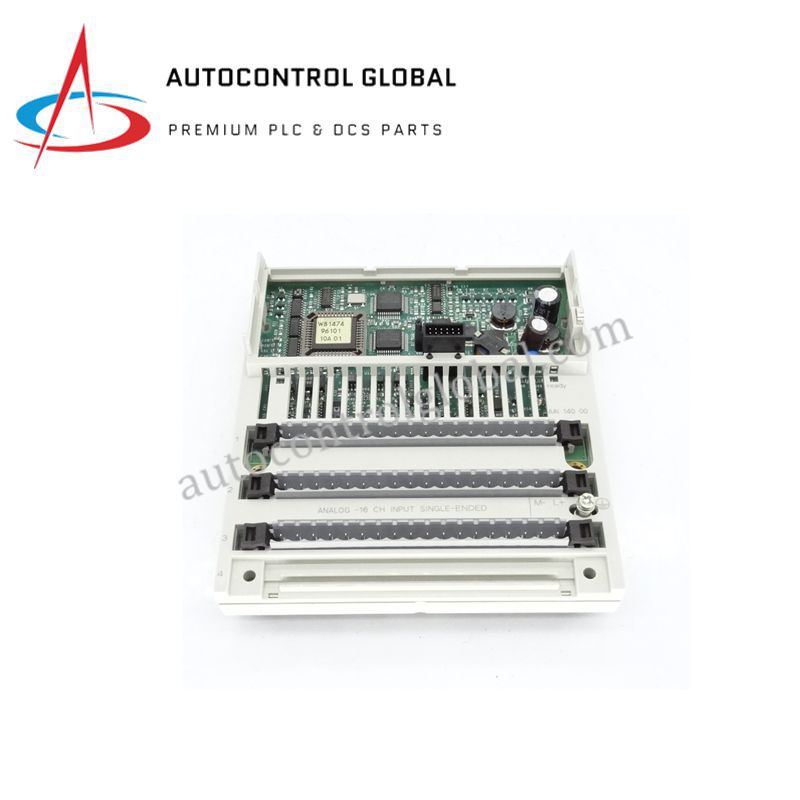

170AAI14000 | Schneider | Модуль аналогового входа Modicon Momentum
Manufacturer: Schneider
-
Part Number: 170AAI14000
Condition：New with Original Package
Product Type: Модуль аналогового входа Modicon Momentum
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Описание продукта
Модуль распределённого аналогового входа Schneider Electric 170AAI14000 предназначен для платформы Modicon Momentum. Он обеспечивает 16 высокоточных входных каналов, способных обрабатывать сигналы напряжения (±10 В, ±5 В) и тока (4–20 мА), что делает его идеальным для промышленных измерений и систем управления.
Этот компактный модуль обладает полной 16-битной знаковой разрядностью данных, надёжной изоляцией каналов от шины и внутренней защитой от обратной полярности и перегрузки по току. Шестнадцать светодиодов отображают состояние каналов, обеспечивая быструю диагностику и обслуживание. Съёмные клеммные колодки упрощают подключение, а фильтрация низких частот гарантирует целостность сигнала.
170AAI14000 беспрепятственно интегрируется с процессорами Momentum и коммуникационными адаптерами, поддерживая точный сбор данных с полевых устройств, таких как температурные преобразователи, расходомеры и датчики давления. Его прочная конструкция позволяет работать в сложных условиях, соответствуя стандартам CE, CSA, FM Class 1 Division 2 и UL.
Назначение: преобразование аналоговых сигналов с полевых устройств в точные цифровые значения для обработки ПЛК.
Применение: автоматизация процессов, обработка материалов, управление энергией и простое управление машинами.
Технические характеристики
| Параметр | Детали |
|---|---|
| Модель | 170AAI14000 |
| Серия | Modicon Momentum |
| Тип | Распределённый модуль аналогового входа |
| Количество каналов | 16 однополярных аналоговых входов |
| Диапазоны входных сигналов | ±10 В, ±5 В, 4–20 мА |
| Разрешение | 12-битное преобразование с преобразованием в 16-битное знаковое |
| Точность при 25 °C | ±0,15% от полного диапазона (±10 В), ±0,25% от полного диапазона (±5 В, 4–20 мА) |
| Точность при 60 °C | ±0,25% от полного диапазона (±10 В), ±0,45% от полного диапазона (±5 В), ±0,25% от полного диапазона (4–20 мА) |
| Входное сопротивление | >2200 кОм (напряжение), <0,25 Ом (ток) |
| Фильтр | Низкочастотный 10 кГц |
| Температурный дрейф | 30 ppm полного диапазона/°C |
| Изоляция | 1780 В переменного тока канал-к-земле, 500 В переменного тока питание-к-земле |
| Электрическое подключение | 2 съёмные клеммные колодки |
| Защита | Внутренний плавкий предохранитель 2 А медленного действия, 500 мА быстродействующий |
| Локальная индикация | 16 светодиодов состояния каналов |
| Габариты | 141,5 × 125 × 47,5 мм |
| Вес | 0,215 кг (0,474 фунта) |
| Крепление | Настенный или панельный монтаж |
| Соответствие стандартам | CE, UL, CSA, FM Class 1 Division 2 |
| Рабочая температура | 0–60 °C |
| Температура хранения | –40–85 °C |
