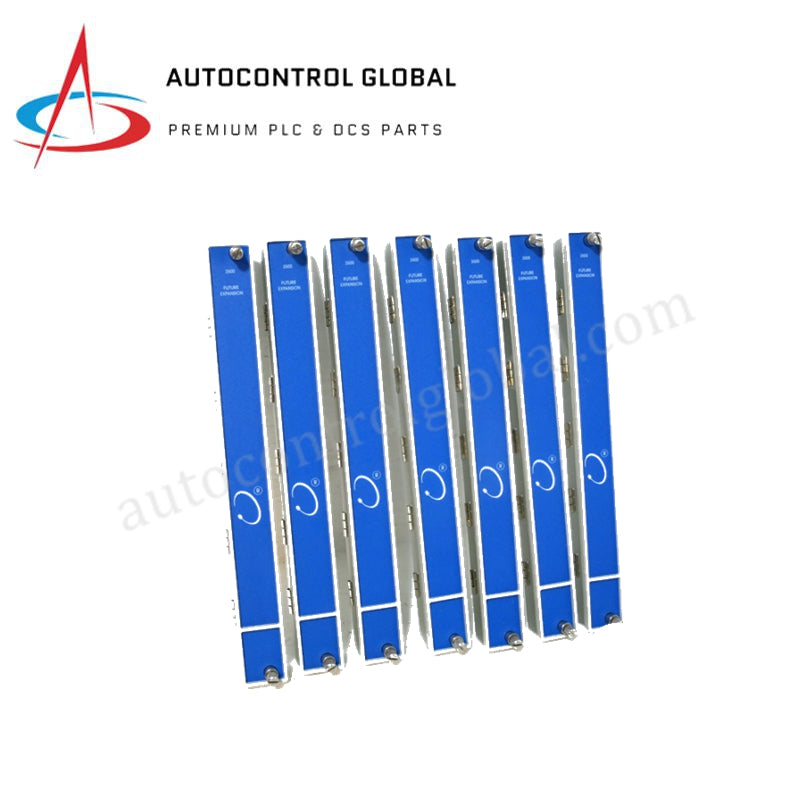

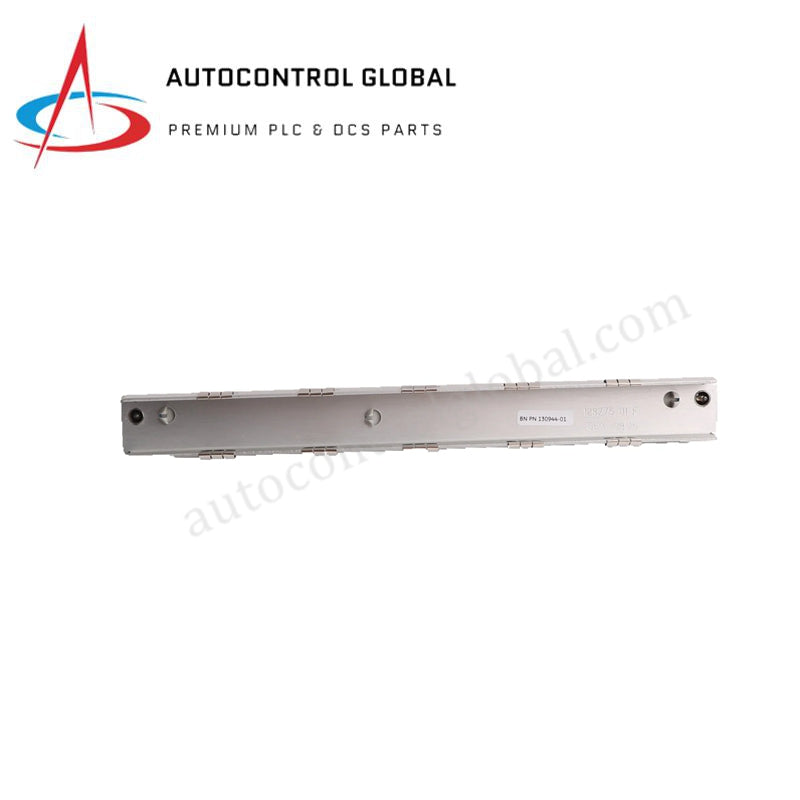

30944-01 Bently Nevada 3300 XL Интерфейс трансдьюсера

Обзор продукта

Bently Nevada 128275-01F и 130944-01 выполняют функции высокопроизводительных блоков обработки сигналов в системе датчиков приближения 3300 XL Proximity Transducer System. Эти датчики Proximitor® принимают необработанные сигналы вихревых токов от зондов приближения и преобразуют их в линейные выходные напряжения. Такое преобразование позволяет системам мониторинга отслеживать критические вибрации вала и осевое положение в реальном времени. Мы поставляем эти модули в состоянии 100% новых и оригинальных, обеспечивая работу ваших турбин, компрессоров и насосов в соответствии с высочайшими стандартами защиты оборудования.

Технические характеристики

Инженерные преимущества

• Оптимизированная линейность сигнала: Эти датчики Proximitor обеспечивают стабильное соотношение напряжения к смещению (стандартизировано на 200 мВ/мил). Такая точность позволяет вашей системе мониторинга 3500 или 1900/65A выявлять незначительные механические изменения до того, как они приведут к отказу подшипников или контакту ротора.

• Высокая устойчивость к электромагнитным и радиочастотным помехам: Модели 128275-01F и 130944-01 оснащены усовершенствованным внутренним экранированием, которое отталкивает электромагнитные помехи. Такая конструкция предотвращает искажение критически важных данных о вибрации из-за электрических «шумов» от высоковольтных двигателей или близлежащих радиочастотных источников.

• Виброустойчивые соединители ClickLoc™: В сборке используются позолоченные разъёмы ClickLoc™, обеспечивающие надежный тактильный замок, который предотвращает случайное отключение даже при креплении датчика непосредственно на раме оборудования с высокой вибрацией.

• Упрощённое размещение в стойке: Компактный форм-фактор (высота 24,2 см) гарантирует идеальное размещение в стойках системы Bently Nevada 3500 или в локальных распределительных коробках. Стандартизированное крепление облегчает расширение оборудования, позволяя размещать плотные массивы датчиков в ограниченном пространстве шкафа.

Часто задаваемые вопросы

1. Являются ли 128275-01F и 130944-01 взаимозаменяемыми?

Хотя обе модели относятся к семейству 3300 XL Proximitor, необходимо подбирать конкретный номер детали в соответствии с вашей оригинальной конфигурацией системы. Эти варианты часто отличаются по длине внутренней калибровки (например, системы на 5 метров и 9 метров) или по сертификатам одобрения агентств.

2. Можно ли использовать эти датчики с зондами серии 7200?

Серия 3300 XL значительно превосходит устаревшие системы, но мы настоятельно рекомендуем использовать зонды и удлинительные кабели именно серии 3300 XL. Смешивание компонентов из разных серий ухудшает допуск линейности в 1%, необходимый для защиты оборудования по стандарту API 670.

3. Требуется ли калибровка модулей на месте после установки?

Нет, эти датчики поставляются с заводской калибровкой. Тем не менее, мы рекомендуем провести проверку цепи с помощью калибратора Bently Nevada TK-3. Это гарантирует, что вся цепочка преобразователя (зонд, кабель и proximitor) выдает правильное соотношение напряжения к зазору.

4. Как защитить разъёмы ClickLoc™ от коррозии?

Хотя разъёмы позолочены для защиты от окисления, мы рекомендуем устанавливать 128275-01F / 130944-01 в корпус с рейтингом NEMA 4X или IP66 для применения на морских объектах или химических заводах, чтобы предотвратить попадание влаги и химическое разрушение.
