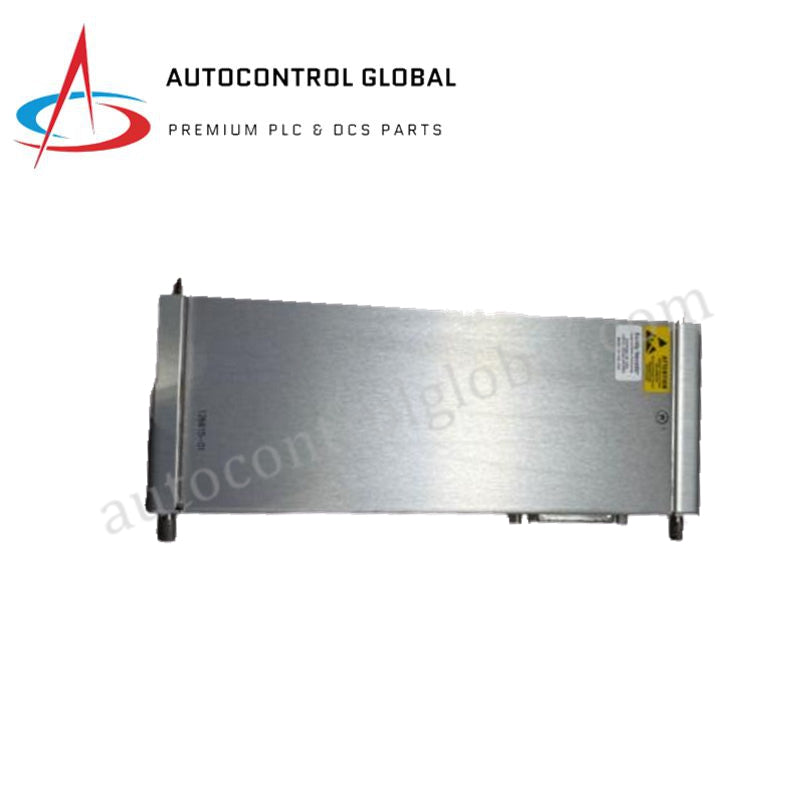

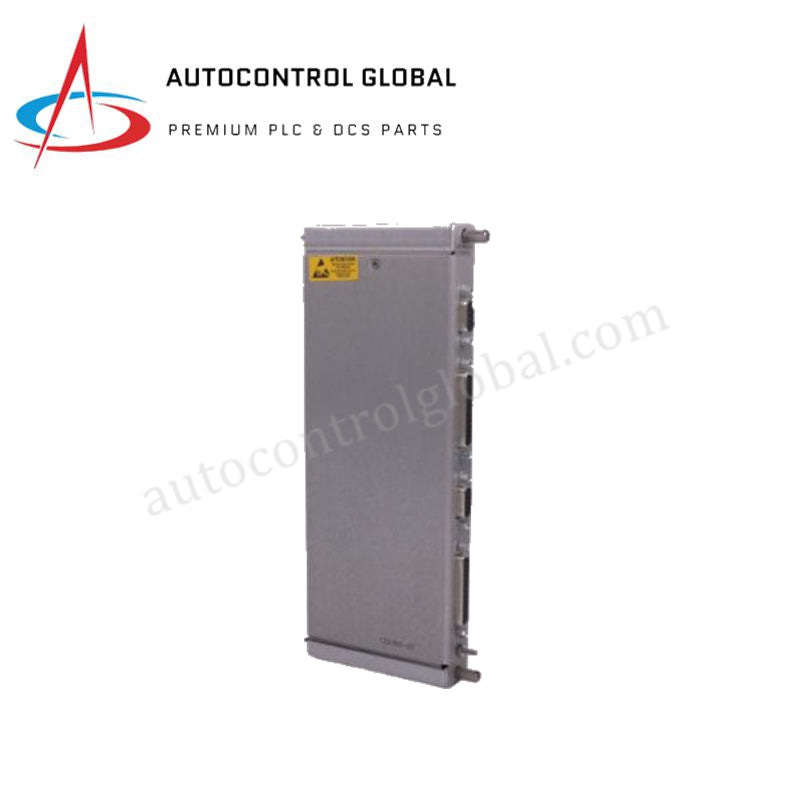

4-канальная карта вибрационного ввода/вывода | 126615-01 Bently Nevada
Manufacturer: Bently Nevada
-
Part Number: 126615-01
Condition：New with Original Package
Product Type: 4-канальный ввод/вывод
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Обзор продукта
Bently Nevada 126615-01 является основным 4-канальным модулем ввода/вывода для системы мониторинга 3500/40M Proximitor. Этот модуль напрямую подключается к датчикам приближения, преобразуя необработанные сигналы вихревых токов в точные измерения вибрации и положения. Мы поставляем этот блок 100% новым и оригинальным, обеспечивая критически важный аппаратный интерфейс для высокоточного мониторинга турбомашин, компрессоров и насосов в архитектуре стойки 3500.
Технические характеристики
| Характеристика | Детали |
| Входные каналы | 4-канальных входа для датчиков приближения |
| Совместимость с системой | Bently Nevada 3500/40M Proximitor Monitor |
| Входное сопротивление | 10 кОм (стандартный ввод/вывод) |
| Выходное сопротивление | 550 Ом |
| Питание датчика | -24 В постоянного тока |
| Потребляемая мощность | 7,7 Вт (типично) |
| Рабочая температура | -30°C до +65°C (-22°F до +150°F) |
| Габариты | 241,3 мм x 24,4 мм x 163,1 мм |
| Вес | 0,46 кг (1,01 фунт) |
| Происхождение | США |
Инженерные преимущества
-
Высокая плотность мониторинга: 126615-01 обрабатывает четыре независимых канала в одном заднем слоте стойки. Это максимизирует эффективность использования пространства стойки, позволяя комплексно контролировать несколько точек подшипников или вибрацию по осям X и Y на двух отдельных подшипниках.
-
Точное питание датчиков: Модуль обеспечивает стабилизированное питание -24 В постоянного тока для каждого подключенного датчика Proximitor®. Это гарантирует стабильную работу датчиков и поддерживает точность коэффициента масштабирования 200 мВ/мил, необходимого для стандартов защиты оборудования API 670.
-
Продвинутая обработка сигналов: Внутренняя схема фильтрует и обрабатывает необработанные сигналы перед передачей их основному процессору 3500/40M. Активная обработка устраняет шум общего режима и электромагнитные помехи (EMI), часто встречающиеся в средах с мощными электродвигателями.
-
Надежность в сложных условиях: Разработан для непрерывной работы на промышленных предприятиях, модуль выдерживает температуры до 65°C и влажность до 95% без конденсации. Его прочная внутренняя конструкция предотвращает дрейф сигнала при температурных циклах.
Часто задаваемые вопросы
1. Поддерживает ли 126615-01 внутреннее или внешнее окончание цепи?
126615-01 — это модуль с внутренним окончанием цепи (Internal Termination, IT). Подключение полевых проводов от датчиков приближения осуществляется напрямую к винтовым клеммам на задней части карты ввода/вывода. Для этой конфигурации внешний блок окончания цепи не требуется.
2. Можно ли использовать этот модуль ввода/вывода с датчиками 3300 XL 8 мм и 5 мм?
Да. 126615-01 отлично работает с системами датчиков приближения 3300 XL 5 мм и 8 мм. Убедитесь, что основной модуль 3500/40M правильно настроен в программном обеспечении для соответствия конкретному коэффициенту масштабирования ваших датчиков.
3. В чем разница между 126615-01 и 126615-02?
Версия -01 обычно обозначает стандартную конфигурацию с внутренним окончанием цепи. Версия -02 или другие суффиксы могут указывать на различные одобрения агентств или специальные типы окончания цепи. Всегда проверяйте требования вашей конкретной задней панели стойки 3500 перед заказом.
4. Как 126615-01 реагирует на отказ датчика?
Модуль постоянно контролирует статус «Не в порядке» каждого канала. Если провод датчика обрывается или датчик выходит из строя, модуль ввода/вывода обнаруживает недопустимое напряжение и передает статус «Не в порядке» на монитор 3500/40M, предотвращая ложные срабатывания.
