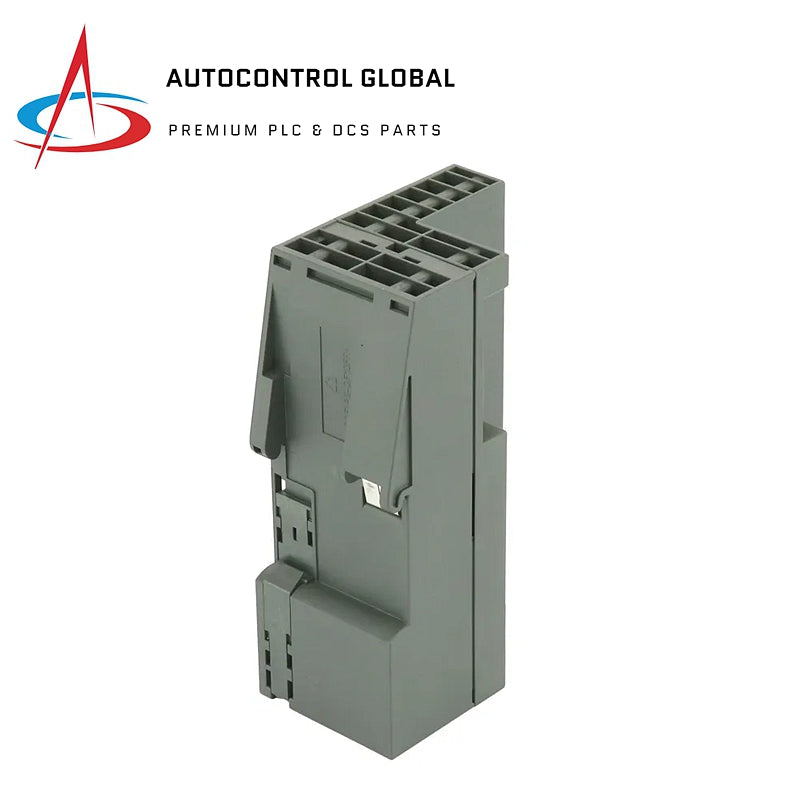

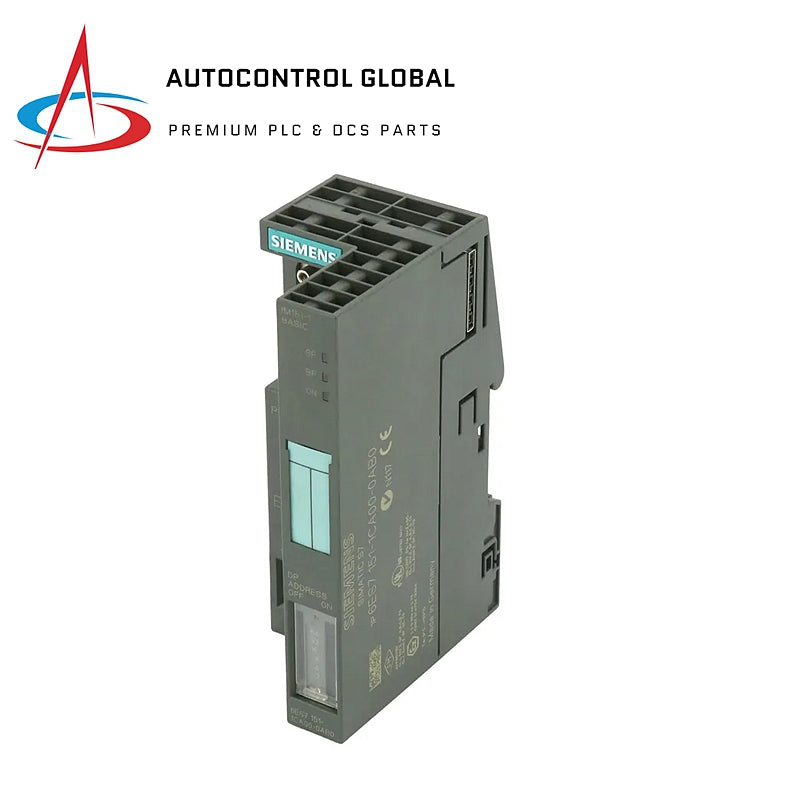

6ES7151-1CA00-0AB0 | Siemens | Интерфейсный модуль SIMATIC DP

Описание

6ES7151-1CA00-0AB0 — это интерфейсный модуль Siemens SIMATIC DP, предназначенный для системы ET200S. Он обеспечивает высокоскоростную передачу данных до 12 Мбит/с и поддерживает до 12 модулей питания, электрических или моторных пускателей (за исключением F-модулей). Модуль оснащён интерфейсом шины через 9-контактный разъём SUB-D и включает терминальный модуль.

Основные характеристики

• Модель: 6ES7151-1CA00-0AB0
• ID поставщика: 80F3h
• Напряжение питания: 24 В постоянного тока
• Потери мощности: 1,5 Вт (типично)
• Входной ток: макс. 70 мА
• Скорость передачи: до 12 Мбит/с, с выбором скорости
  • 9,6 / 19,2 / 45,45 / 93,75 / 187,5 / 500 кбит/с
  • 1,5 / 3 / 6 / 12 Мбит/с
• Макс. выходной ток: 80 мА
• Интерфейсы:
  • RS485 (9-контактный SUB-D)
  • PROFIBUS DP
• Поддерживаемые протоколы:
  • PROFIBUS DP
  • Нет поддержки PROFINET IO или TCP/IP

Диагностика и индикаторы

• Диагностические функции: Да
• Светодиодные индикаторы:
  • Ошибка шины (BF) – красный
  • Групповая ошибка (SF) – красный
  • Мониторинг питания 24 В (ON) – зелёный

Изоляция и напряжение

• Изоляция:
  • Электроника от PROFIBUS DP: да
  • Электроника от шины задней панели: нет
  • Напряжение питания от электроники: нет
• Допустимая разность потенциалов: 75 В постоянного тока / 60 В переменного тока
• Испытание изоляции: 500 В постоянного тока

Размеры и вес

• Размеры:
  • Ширина: 45 мм
  • Высота: 119,5 мм
  • Глубина: 75 мм
• Вес: примерно 150 г
