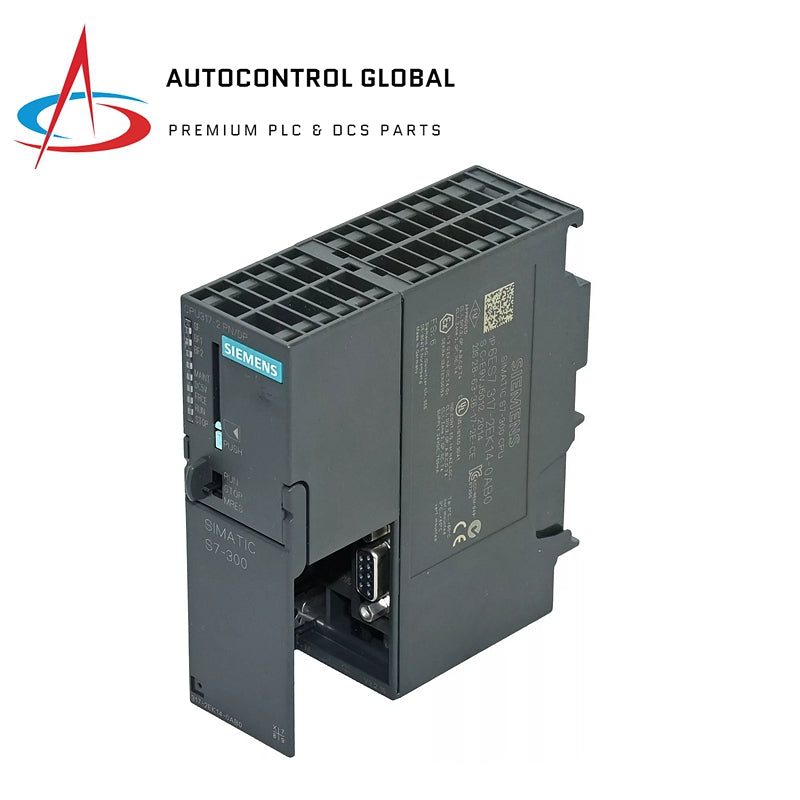

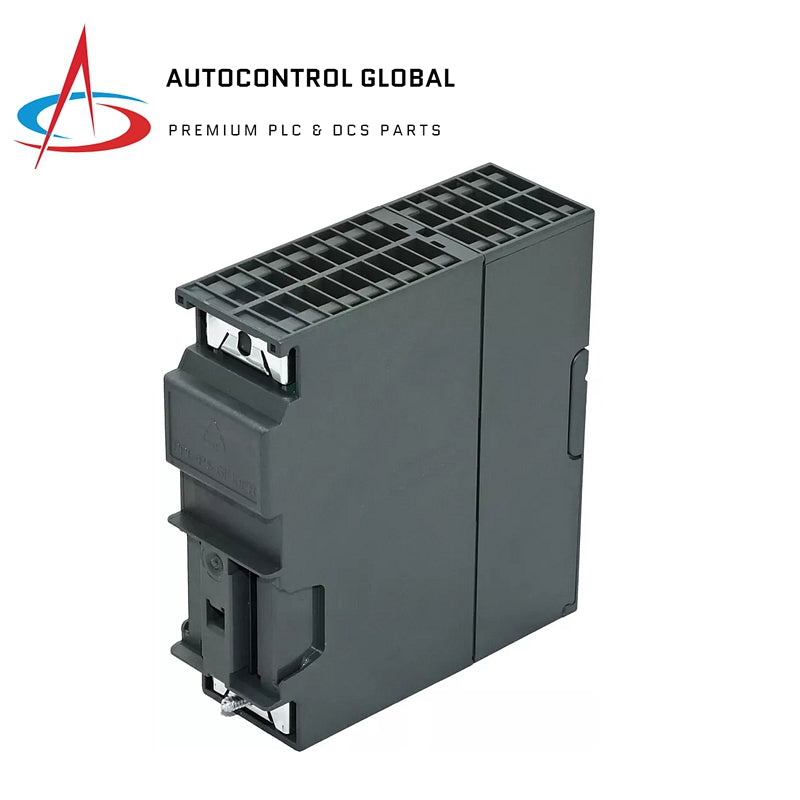

6ES7317-2EK14-0AB0 | Siemens | SIMATIC S7-300 ЦПУ

Описание

• Номер модели: 6ES7317-2EK14-0AB0

Общая информация

• Функциональное состояние оборудования: 01
• Версия прошивки: V3.2
• Инженерное программное обеспечение: STEP 7 V5.5 или выше
• Напряжение питания: 24 В постоянного тока
• Память: 1 МБ оперативной памяти, расширяемая память загрузки (MMC) до 8 МБ
• Скорость обработки ЦП:
  • Битовые операции: 0.025 мкс
  • Словарные операции: 0.03 мкс
  • Арифметика с фиксированной точкой: 0.04 мкс
  • Арифметика с плавающей точкой: 0.16 мкс
• Количество блоков: 2048 (DB, FC, FB)
• Область данных и сохранение: Область сохранения данных (включая таймеры, счетчики, флаги), максимум 256 Кбайт
• Часы: Аппаратные часы (реального времени), сохраняемые и синхронизируемые, время резервного питания 6 недель
• Счетчик рабочих часов: 4 счетчика, диапазон от 0 до 2^31 часов

Интерфейсы

• Интерфейс 1: Встроенный интерфейс RS 485 (MPI, PROFIBUS DP)
• Интерфейс 2: PROFINET (10/100 Мбит/с), 2 порта (коммутатор)
• Open IE коммуникация: TCP/IP, ISO по TCP, UDP
• Веб-сервер: Поддерживается

Производительность

• Контроллер PROFINET IO: Поддерживает IRT, совместное устройство, приоритетный запуск, замена устройства без смены носителя
• Устройство PROFINET IO: Поддерживает IRT, PROFIenergy, совместное устройство
• PROFINET CBA: Поддерживает асинхронную и синхронную передачу, удаленное соединение, переменные HMI через PROFINET, функция прокси PROFIBUS

Функции связи

• Связь PG/OP: Поддерживается
• Маршрутизация записей данных: Поддерживается
• Глобальная передача данных: Поддерживается
• Базовая связь S7: Поддерживается
• Связь S7: Поддерживается
• Совместимая связь S5: Поддерживается (через CP и загружаемый FC)

Диагностические функции

• Статусный блок: Поддерживается
• Пошаговое выполнение: Поддерживается
• Точки останова: 4
• Принудительное выполнение: Поддерживается
• Диагностический буфер: Поддерживается

Условия окружающей среды

• Рабочая температура: от 0 °C до 60 °C

Конфигурация и программирование

• Программное обеспечение для конфигурации: STEP 7 V5.5 или выше
• Языки программирования: LAD, FBD, STL, SCL, CFC, GRAPH, HiGraph®
• Защита знаний: Защита пользовательской программы/защита паролем, шифрование блоков

Размеры и вес

• Ширина: 40 мм
• Высота: 125 мм
• Глубина: 130 мм
• Вес: примерно 340 г
