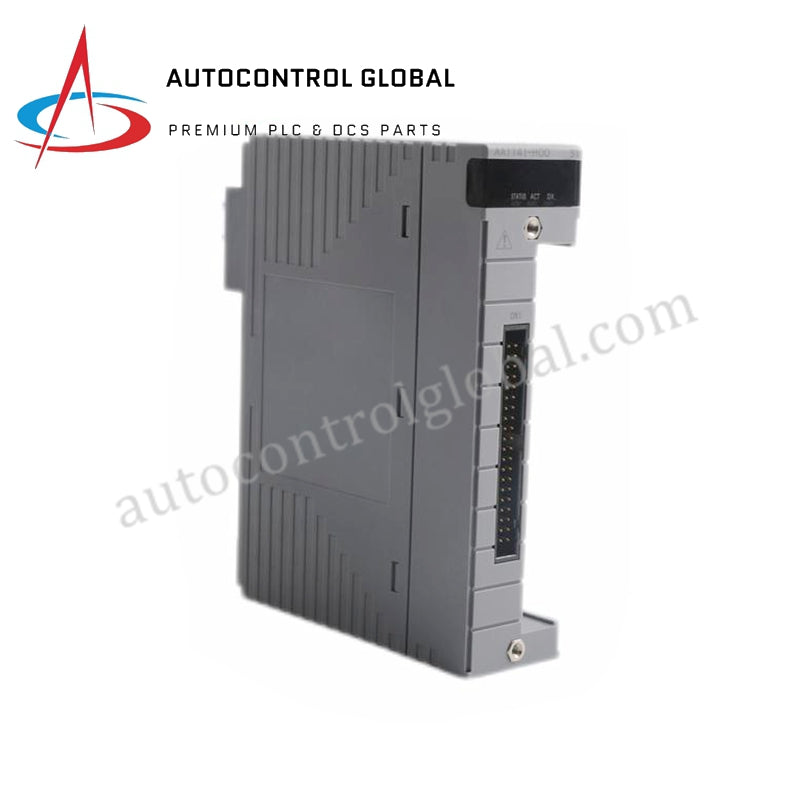

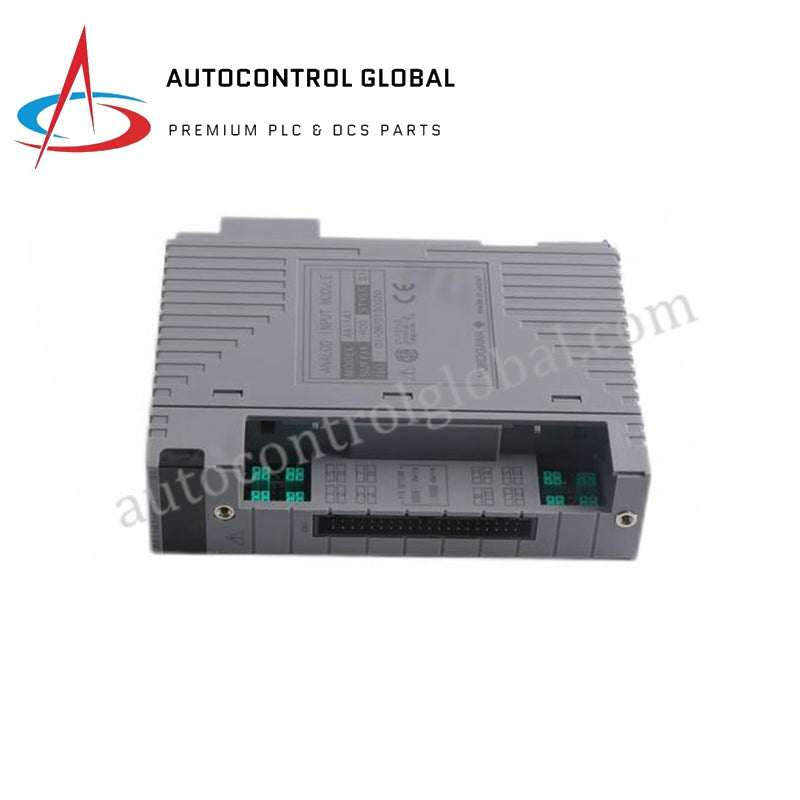

Модуль аналогового входа Yokogawa AAI141-H00/K4A00

Описание

Модуль  AAI141-H00/K4A00 является 16-канальным неразвязным аналоговым входным модулем от Yokogawa, поддерживающим сигналы 4–20 мА. Он обеспечивает высокую точность и оптимизирован для интеграции с цифровой связью через протокол HART.

Технические характеристики входа

• Каналы: 16 (неразвязные)

• Входной сигнал: 4–20 мА

• Допустимый входной ток: 27 мА

• Сопротивление входа (при включенном питании): 400 Ω (при 20 мА) до 1000 Ω (при 4 мА)

• Сопротивление входа (при выключенном питании): ≥ 500 кΩ

Производительность

• Точность: ±16 µA

• Период обновления данных: 10 мс

• Время отклика на ступень: 100 мс

• Дрейф температуры: ±16 µA / 10 °C

Питание и конфигурация

• Питание передатчика:

• ≥14.8 В (при 20 мА)

• ≤26.4 В (при 0 мА)

• Ограничение выходного тока: 27 мА

• Настройка 2-проводного / 4-проводного подключения: Выбирается для каждого канала

• Максимальное потребление тока:

• 310 мА при 5 В DC

• 450 мА при 24 В DC
