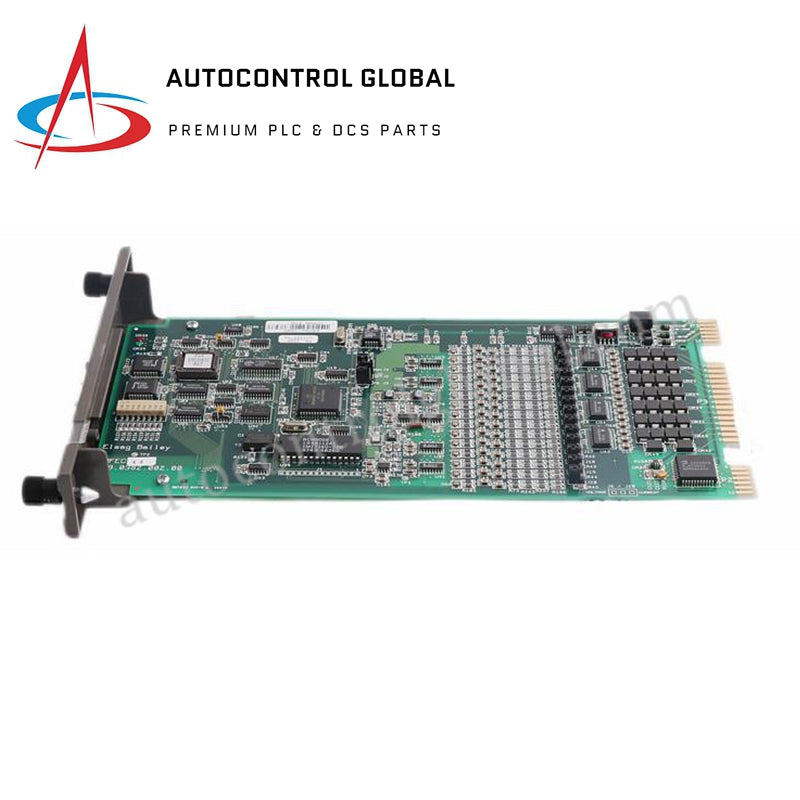

Модуль аналогового входа IMFEC11 | ABB

Описание

Модуль аналогового входа ABB IMFEC11 предназначен для промышленной автоматизации, предлагая гибкость с 15 независимо настраиваемыми входными каналами и высокоточным A/D преобразованием. Он поддерживает различные диапазоны входных сигналов и обеспечивает надежную работу при эффективном энергопотреблении.

Требования к питанию

• Рабочее питание:

• 5 В постоянного тока, ±5% при типичном токе 85 мА

• +15 В постоянного тока, ±5% при типичном токе 25 мА

• -15 В постоянного тока, ±5% при типичном токе 20 мА

• Рассеиваемая мощность: 1,1 Вт типично

• Категория перенапряжения: I для питания по ANSI/ISA S82.01-1994

Конфигурация входа

• Аналоговые входы: 15 независимо настраиваемых каналов

• Диапазоны аналоговых входов:

• 4 до 20 мА

• 1 до 5 В постоянного тока

• 0 до 1 В постоянного тока

• 0 до 5 В постоянного тока

• 0 до 10 В постоянного тока

• -10 до +10 В постоянного тока

Скорость обновления

• Аналоговые обновления: Преобразования A/D 5 раз в секунду

• Цифровые обновления FSK (только IMFEC11): 3–10 раз в секунду (в конфигурации полевого шины)

Разрешение и точность

• Разрешение A/D: 14 бит с полярностью

• Аналоговая точность:

• 4 до 20 мА: 0,1%

• 1 до 5 В постоянного тока: 0,1%

• 0 до 5 В постоянного тока: 0,1%

• 0 до 10 В постоянного тока: 0,1%

• -10 до +10 В постоянного тока: 0,1%

• 0 до 1 В постоянного тока: 0,25%
