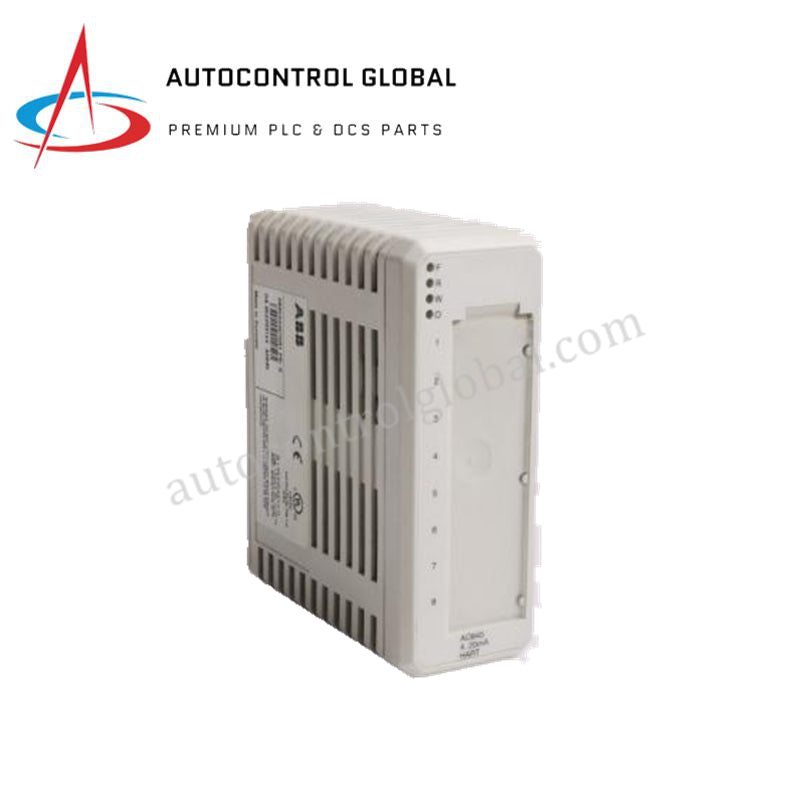

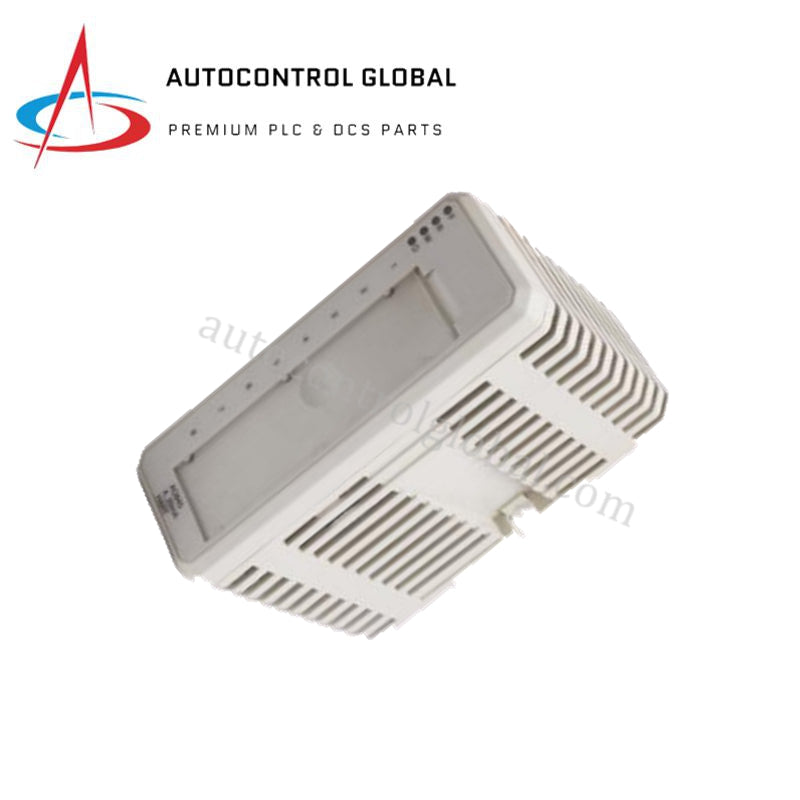

Модуль аналогового выхода AO845 на 8 каналов ABB 3BSE023676R1
Manufacturer: ABB
-
Part Number: AO845 3BSE023676R1
Condition：New with Original Package
Product Type: Аналоговые выходные модули
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Обзор продукта
Модуль ABB AO845 (номер детали: 3BSE023676R1) представляет собой 8-канальный аналоговый выходной модуль в составе высокоплотной платформы S800 I/O. Этот компонент обеспечивает точные токовые контуры 0–20 мА или 4–20 мА для управления исполнительными механизмами, включая частотные преобразователи, токово-давленческие (I/P) преобразователи и пропорциональные пневматические клапаны. Модуль работает в связке с контроллером AC 800M и распределённой системой управления System 800xA, преобразуя цифровые значения полевого шины в регулируемые аналоговые токи. Мы поставляем этот продукт как 100% новый, оригинальный заводской блок, поставляемый из ABB Швеция, чтобы гарантировать надёжную работу в суровых производственных условиях.
Технические характеристики
| Технические параметры | Технические характеристики |
| Производитель | ABB |
| Обозначение модели | AO845 |
| Код каталога | 3BSE023676R1 |
| Выходные каналы | 8 аналоговых токовых каналов |
| Диапазон выходного сигнала | 0–20 мА или 4–20 мА |
| Максимальный выходной уровень | 22 мА при перегрузке цепи |
| Максимальное сопротивление нагрузки | Не более 750 Ом при 20 мА |
| Цифровое разрешение | 12-битный двоичный код |
| Конструкция изоляции | Групповая изоляция от системного заземления |
| Диагностические индикаторы | Светодиоды на передней панели для ошибок, работы и предупреждений |
| Внутреннее энергопотребление (5 В) | 80 мА от Modulebus |
| Внутреннее энергопотребление (24 В) | 110 до 150 мА от Modulebus |
| Время нарастания ступенчатого тока | 1 мс (нарастание от 10 до 90 процентов) |
| Максимальный температурный дрейф | 100 ppm на градус Цельсия |
| Диапазон рабочих температур окружающей среды | 0 до +55 градусов Цельсия |
| Диапазон температур хранения | -40 до +70 градусов Цельсия |
| Физические размеры | 45 x 102 x 119 мм |
| Масса оборудования без упаковки | 0,22 до 0,25 кг |
| Сертификаты продукта | CE, UL, CSA, ATEX Зона 2, IECEx |
Преимущества для инженерии
-
Плотное расположение каналов экономит место на панели: Размещение 8 полностью программируемых токовых контуров в компактном корпусе шириной 45 мм оптимизирует использование пространства на монтажной рейке шкафа. Такая плотная компоновка позволяет сборщикам панелей уменьшить общее количество физических слотов ввода-вывода и сократить габариты корпуса.
-
Быстрое время отклика сигнала оптимизирует контур управления: Время нарастания сигнала 1 мс обеспечивает почти мгновенную регулировку тока. Такая высокая скорость отклика гарантирует очень стабильное управление контурами при работе с быстро действующими пропорциональными клапанами или высокоскоростными частотными преобразователями на автоматизированных жидкостных трубопроводах.
-
Групповая электрическая изоляция блокирует помехи общего режима: Модуль использует групповую изоляцию цепей для защиты чувствительных цифровых процессоров Modulebus от внешних электрических помех. Такая конструкция защищает контроллер от индуктивных всплесков и сдвигов напряжения, возникающих в полевых заземляющих контурах.
-
Соответствие требованиям ATEX Зона 2 для децентрализованного монтажа: С официальными сертификатами ATEX Зона 2 и IECEx модуль безопасно работает в зонах с взрывоопасной средой без необходимости использования продуваемого защитного корпуса. Это позволяет инженерам устанавливать оборудование ближе к полевому оборудованию, сокращая длину кабелей.
Часто задаваемые вопросы
-
Является ли этот конкретный модуль AO845 100% новым компонентом?
Да. Мы продаём этот товар как 100% новый, оригинальный заводской компонент. Он поставляется в оригинальной защитной упаковке ABB с сохранёнными заводскими пломбами.
-
Обеспечивает ли каждый отдельный канал независимую электрическую изоляцию от других каналов?
Нет. AO845 использует групповую изоляцию, а не изоляцию между каналами. Каналы имеют общий контур заземления, но полностью изолированы от основной внутренней электроники системы.
-
Могу ли я подключить этот модуль в конфигурации с резервированием для обеспечения высокой доступности контуров?
Нет. Архитектура модуля AO845 поддерживает работу только с одним модулем. Если в вашем технологическом процессе требуется двойная резервированная аналоговая выходная карта, вам следует рассмотреть альтернативные модели S800, такие как AO845A, которые имеют сетевые подключения для резервирования.
-
Какой монтажный компонент мне нужен, чтобы установить этот модуль на стандартную DIN-рейку?
Вы должны выбрать и установить совместимый модульный терминальный блок ABB (MTU). MTU обеспечивает физическое подключение к структуре S800 Modulebus и предоставляет клеммные колодки с винтовыми зажимами для 8 линий полевых цепей.
