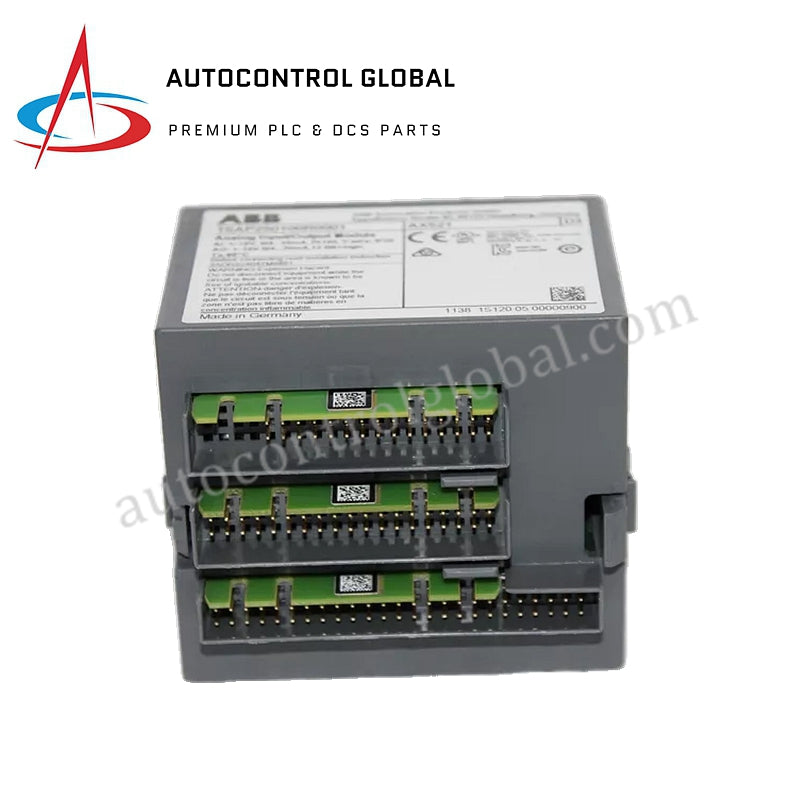

AX521 | Модуль аналогового ввода/вывода ABB

Данные для заказа

• Номер детали: 1SAP 250 100 R0001
  • Описание: AX521, модуль аналогового ввода/вывода, 4 AI, 4 AO, U/I/Pt100, 12 бит с учетом знака, 2-проводной
  • Фаза жизненного цикла продукта: Активна
• Номер детали: 1SAP 450 100 R0001
  • Описание: AX521-XC, модуль аналогового ввода/вывода, 4 AI, 4 AO, U/I/Pt100, 12 бит с учетом знака, 2-проводной, версия XC
  • Фаза жизненного цикла продукта: Активна

Параметры

• Напряжение процесса:
  • Подключения: Клеммы 1.8, 2.8, 3.8 и 4.8 для +24 В (UP) и 1.9, 2.9, 3.9 и 4.9 для 0 В (ZP)
  • Номинальное значение: 24 В постоянного тока
  • Максимальная пульсация: 5 %
  • Защита от обратного напряжения: Да
  • Номинальный защитный предохранитель на UP: 10 А быстрый
  • Гальваническая изоляция: Да, на модуль
• Потребление тока:
  • От источника питания 24 В постоянного тока на клеммах UP/L+ и ZP/M модуля ЦПУ/коммуникационного интерфейса: около 2 мА
  • От UP при нормальной работе: 0.15 А + нагрузка на выходе
  • Пусковой ток от UP (при включении питания): 0.020 A²s
• Максимальная длина аналоговых кабелей, сечение проводника > 0.14 мм²: 100 м
• Вес: 300 г
• Положение монтажа: Горизонтальное или вертикальное с понижением нагрузки (нагрузка на выходе уменьшена до 50 % при +40 °C на группу)
• Охлаждение: Естественная конвекция не должна быть затруднена кабельными каналами или другими частями в шкафу управления
