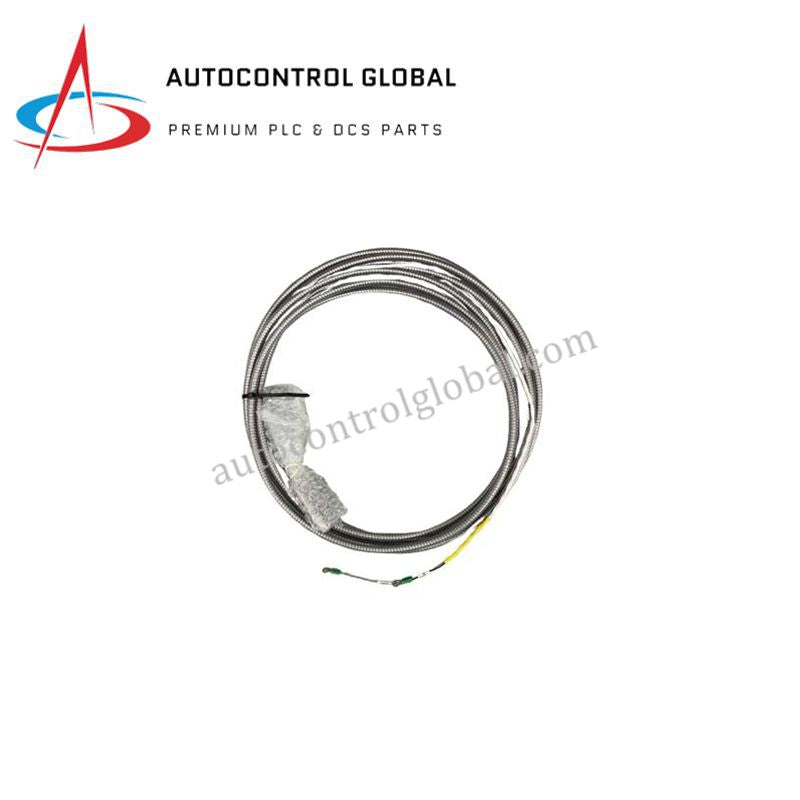

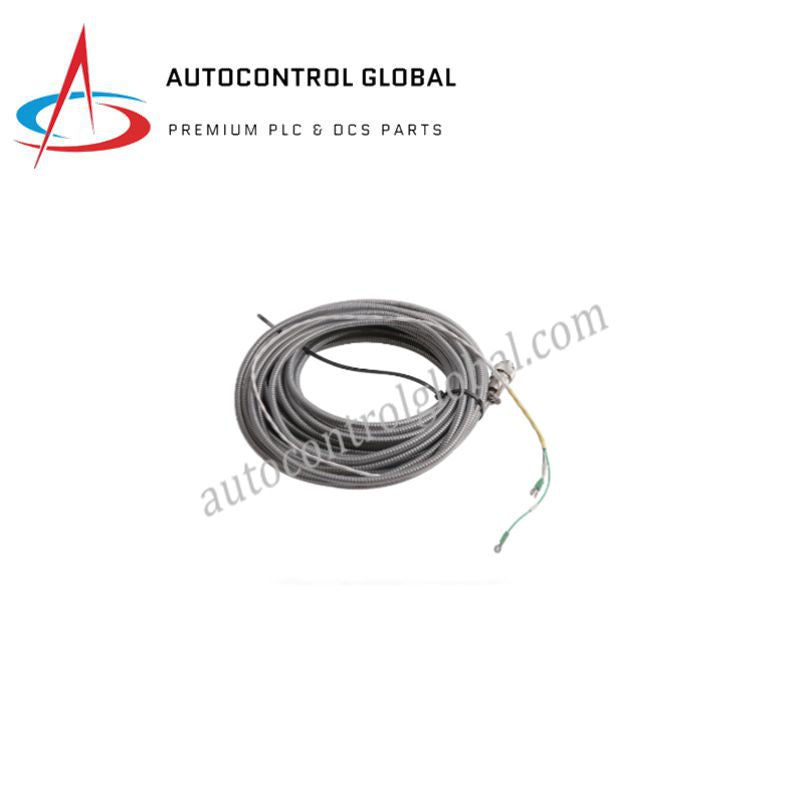

Кабель соединительный Bently Nevada 106765-07 длиной 7 м
Manufacturer: Bently Nevada
-
Part Number: 106765-07
Condition：New with Original Package
Product Type: Соединительные кабели
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Обзор продукта
Bently Nevada 106765-07 служит высоконадежным 7-метровым сигнальным кабелем между датчиком приближения и сенсором Proximitor®. Этот соединительный кабель передаёт высокочастотные вихретоковые сигналы с минимальным затуханием, обеспечивая точную передачу данных о вибрации и положении вала в блок обработки сигналов. Мы поставляем этот кабель как 100% новый и оригинальный, сохраняя необходимое согласование электрического импеданса для высокоточной защиты турбомашин.
Расшифровка номера детали: 106765-AA
| Код опции | Категория | Характеристика для этой модели |
| Модель | Базовый номер | 106765 (соединительный кабель 3300 XL) |
| AA: 07 | Длина кабеля | 07 метров (23,0 фута) |
Технические характеристики
| Параметр | Детали |
| Длина кабеля | 7,0 метров (07) |
| Тип кабеля | 75 Ω высокочастотный коаксиальный |
| Разъёмы A/B | Позолоченные разъёмы ClickLoc™ |
| Совместимость | Системы датчиков приближения 3300 XL 5 мм/8 мм |
| Экранирование | Тройное экранирование для защиты от РЧ-помех и электромагнитных помех |
| Рабочая температура | Усиленная конструкция для суровых промышленных условий |
| Вес при транспортировке | 2,0 кг (включая защитную упаковку) |
| Происхождение | США |
Инженерные преимущества
-
Оптимизированное согласование импеданса: 106765-07 использует специализированное 75 Ω коаксиальное экранирование для предотвращения отражения сигнала. Такое согласование обеспечивает сохранение линейности коэффициента масштаба 3300 XL Proximitor в 200 мВ/мил, что критично для выявления субсинхронных пиков вибрации.
-
Устойчивость к вибрации с технологией ClickLoc™: Этот кабель оснащён позолоченными разъёмами ClickLoc, обеспечивающими надёжную механическую фиксацию. Такая конструкция предотвращает случайное отключение и сохраняет низкое контактное сопротивление даже при креплении кабеля непосредственно к вибрирующей раме машины.
-
Высокая помехозащищённость: Многослойное экранирование эффективно подавляет электромагнитные помехи (EMI) от близлежащих высоковольтных двигателей и частотных преобразователей (VFD). Это обеспечивает поступление в систему мониторинга только достоверных данных о смещении вала.
-
Прочность в полевых условиях: Внешняя оболочка устойчива к воздействию распространённых промышленных химикатов, масел и влаги. Такая прочная конструкция предотвращает деградацию кабеля в турбинных залах или компрессорных станциях, обеспечивая долгосрочную стабильность сигнала без частой замены.
Часто задаваемые вопросы
1. Можно ли использовать 106765-07 с более старыми Proximitor серии 7200?
Нет. 106765-07 специально настроен для серии 3300 XL. Использование этого кабеля с системами 7200 или 3300 (не XL) приведёт к несоответствию импеданса, что вызовет неправильные показания вибрации и возможные сбои калибровки.
2. Как защитить разъёмы ClickLoc™ от влаги?
Рекомендуется использовать специализированные защитные колпачки или термоусадочную трубку в условиях улицы или высокой влажности. Для максимальной защиты всегда прокладывайте 106765-07 через герметичный кабель-канал при установке в зонах с мойкой.
3. Влияет ли длина кабеля на калибровку Proximitor?
Да. Proximitor калибруется под определённую общую длину системы (обычно 5 или 9 метров). Необходимо убедиться, что сумма длины провода датчика и соединительного кабеля 106765-07 соответствует длине, указанной на этикетке Proximitor.
4. Каков минимальный радиус изгиба для 106765-07?
Чтобы избежать повреждения внутренних проводников или деформации экрана, соблюдайте минимальный радиус изгиба 25,4 мм (1,0 дюйм). Перегиб кабеля изменит его импеданс и нарушит точность системы.
