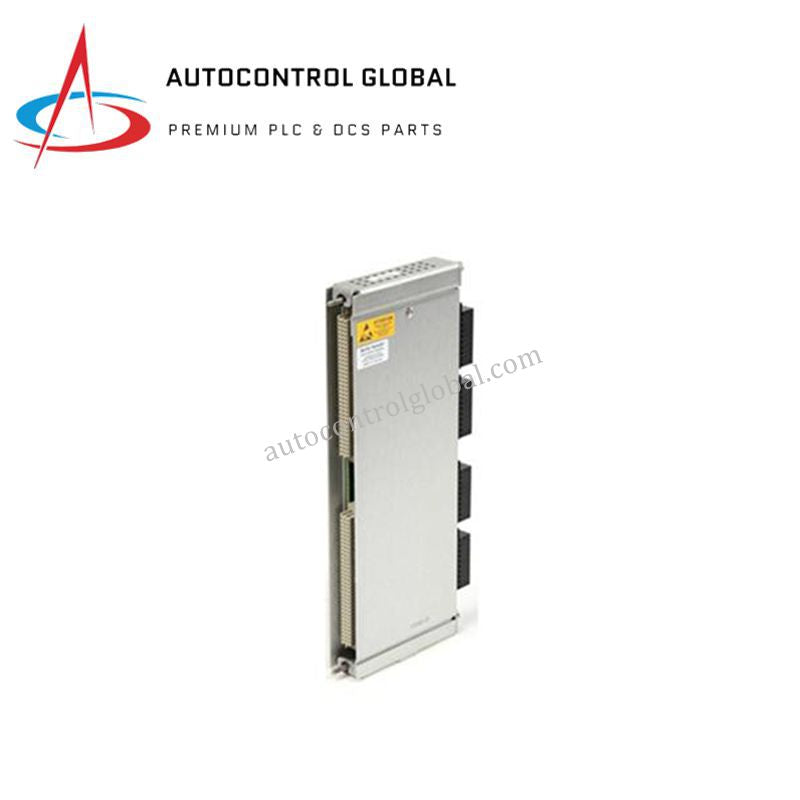

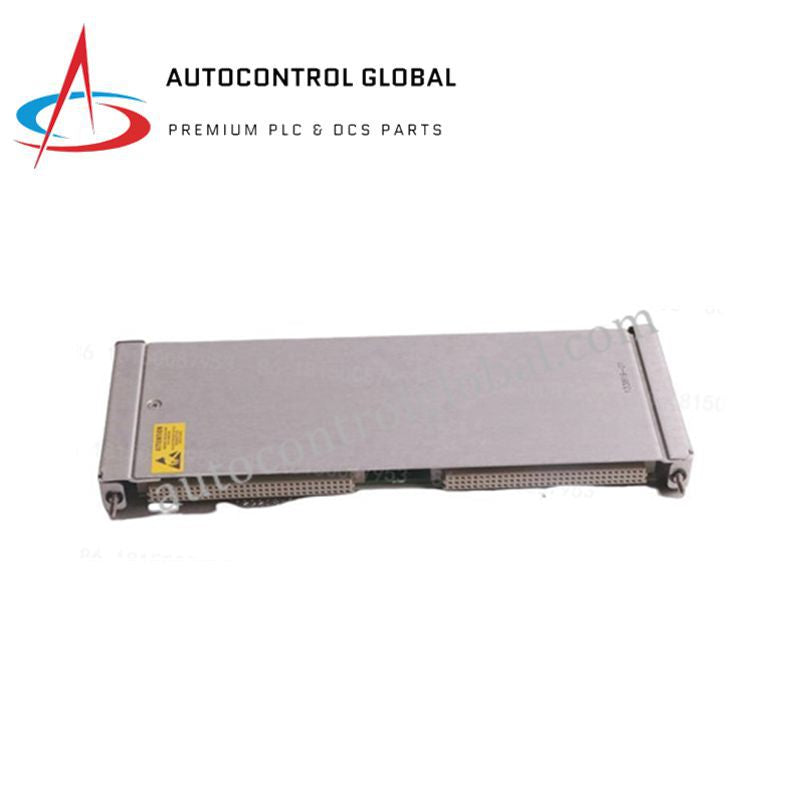

Bently Nevada 3500/25 125800-02 Карта входа Keyphasor
Manufacturer: Bently Nevada
-
Part Number: 125800-02
Condition：New with Original Package
Product Type: Модули Keyphasor
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Обзор продукта
Bently Nevada 125800-02 выступает в роли высоконадежного изолированного интерфейса ввода/вывода для модуля 3500/25 Keyphasor®. Эта плата обрабатывает импульсы один раз за оборот от датчиков приближения или магнитных датчиков, обеспечивая необходимую информацию о времени и фазовом эталоне, требуемую для анализа вибраций. Мы поставляем этот модуль в состоянии 100% Новый и Оригинальный, оснащённый современной гальванической развязкой для обеспечения чистоты сигнала в сложных промышленных условиях заземления.
Технические характеристики
| Характеристика | Детали |
| Тип модуля | Изолированный Keyphasor® I/O (внутреннее подключение) |
| Совместимость с системой | Система мониторинга Bently Nevada 3500/25 |
| Поддержка входов | Магнитные датчики и 3-проводные датчики приближения |
| Изоляция | Полная изоляция для устранения помех от заземляющих петель |
| Тип подключения | Внутренние винтовые клеммы (заднее крепление в стойку) |
| Габариты | Стандартный слот 3500 полной высоты, задний монтаж |
| Вес | 1,00 фунт (0,45 кг) |
| Происхождение | США |
| Состояние | Заводской новый |
Инженерные преимущества
-
Гальваническая развязка заземляющих петель: 125800-02 физически отделяет сигналы полевых датчиков от внутренней электроники стойки 3500. Эта изоляция подавляет шум общего режима и предотвращает электрические помехи, вызванные разностью потенциалов между полевыми датчиками и центральным пультом управления.
-
Стабильное фазовое эталонное время: Обеспечивая чистый, изолированный импульс для основного модуля 3500/25, эта плата ввода/вывода гарантирует точные измерения фазового угла. Точное время критично для балансировки роторов и выявления неисправностей машин, таких как несоосность или трещины в валу.
-
Универсальный интерфейс датчиков: Модуль принимает сигналы как от пассивных магнитных датчиков, так и от активных датчиков приближения. Инженеры могут настраивать порог срабатывания и гистерезис во встроенном ПО 3500 для соответствия конкретному выходному напряжению полевого датчика.
-
Прочный внутренний способ подключения: Винтовые клеммы заднего монтажа обеспечивают надежное, устойчивое к вибрациям соединение для полевых проводов. Такая конструкция «внутреннего подключения» упрощает компоновку шкафа, исключая необходимость в дополнительных внешних клеммных блоках (ETB) и соединительных кабелях.
Часто задаваемые вопросы
1. В чем основное отличие между 125800-01 и 125800-02?
125800-02 оснащён полной изоляцией сигнала. Мы рекомендуем использовать изолированную версию -02 для всех установок, где датчик приближения и стойка 3500 не имеют одинакового потенциала заземления, так как это предотвращает искажение сигнала и ложные срабатывания.
2. Можно ли использовать 125800-02 с тахометрическим модулем 3500/50?
Нет. 125800-02 предназначен исключительно для модуля 3500/25 Keyphasor®. Хотя оба модуля обрабатывают сигналы скорости, тахометрический модуль требует другого интерфейса ввода/вывода для работы с высокочастотными импульсными последовательностями, используемыми для непрерывного контроля скорости.
3. Поддерживает ли этот модуль горячую замену?
Да, вы можете устанавливать или снимать модуль ввода/вывода при включённой стойке 3500, соблюдая соответствующие меры безопасности. Однако удаление Keyphasor I/O приведёт к тому, что любые вибрационные мониторы, зависящие от этого фазового эталона, перейдут в состояние «Не в порядке» или потеряют фазовые данные.
4. Как проверить целостность изоляции 125800-02?
При вводе в эксплуатацию используйте цифровой мультиметр, чтобы убедиться в отсутствии электрической связи между экранами полевых проводов и корпусом стойки 3500. Изолированная схема внутри 125800-02 автоматически поддерживает это разделение для защиты точности сигнала.
