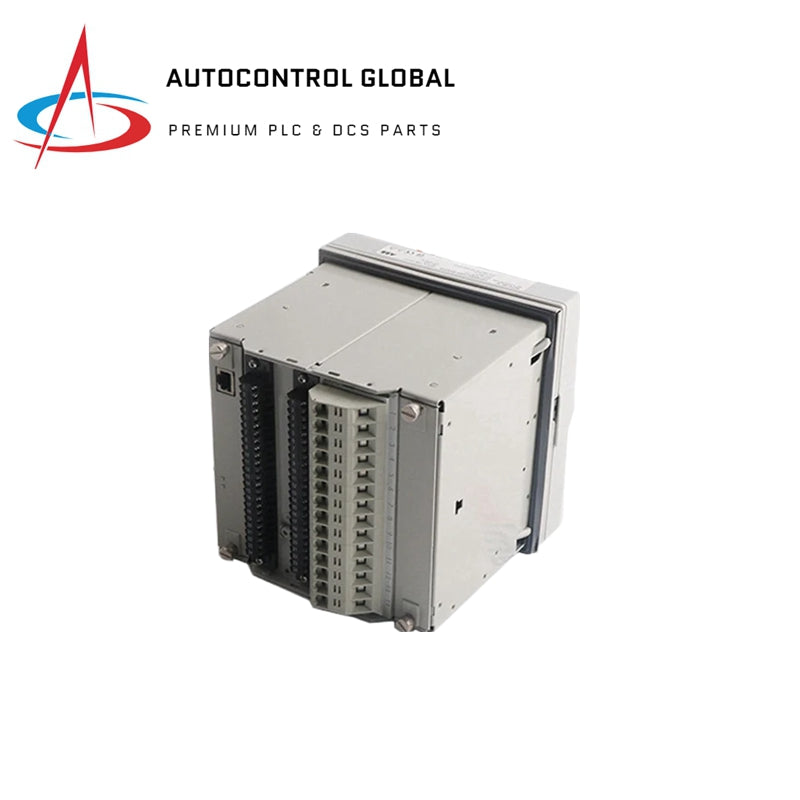

Новый заводской реле защиты выключателя ABB REQ650 с заводской пломбой

Обзор

REQ650 является частью серии Relion® 650 компании ABB, разработанной для защиты выключателей с интегрированными функциями резервной защиты. Он обеспечивает комплексные возможности защиты и мониторинга в одном ИПУ (Интеллектуальном Электронном Устройстве), подходящем для широкого спектра применений, включая линии подстанций/трансмиссии и трансформаторные отсеки в сетях с глухозаземленной нейтралью.

Технические характеристики

• Соответствие IEC 61850: Полное соответствие стандарту IEC 61850.
• Интеграция защиты и мониторинга: Объединяет функции защиты и мониторинга в одном устройстве.
• Размеры: 120 x 120 x 100 мм
• Вес: 0,5 кг
• Самоконтроль: Обширные функции самоконтроля, включая аналоговые каналы.
• Группы настройки параметров: Четыре независимые группы настройки параметров.
• Человеко-машинный интерфейс (HMI):
  • Большой HMI для визуализации однолинейных схем и онлайн-измерений.
  • Интегрированный или съемный HMI с длиной кабеля 1-5 м для гибкого монтажа на панели.
• Коммуникационные интерфейсы:
  • Интерфейс Ethernet для быстрой и простой связи с ПК.
  • Точная синхронизация времени через SNTP, DNP 3.0, IEC 60870-5-103 и последовательные интерфейсы IRIG-B.
• Матрица сигналов: Облегчает простую настройку бинарных и аналоговых сигналов.
• Управление пользователями: Включает функции управления пользователями и правами доступа.

Ключевые особенности

• Функции защиты выключателя:

  • Трехфазное отключение для отсеков выключателей с резервной защитой.
  • Однофазное отключение для отсеков выключателей, соединяющих линии подстанций/трансмиссии с функциями резервной защиты.
  • Поддержка конфигураций с одним и двумя секциями шин.

• Функции токовой защиты:

  • Мгновенная защита от фазного перегрузки по току.
  • Четырехступенчатая направленная защита от фазного и остаточного перегрузки по току.
  • Четырехступенчатая защита от фазного перегрузки по току.
  • Мгновенная защита от остаточного перегрузки по току.
  • Чувствительная направленная защита от остаточного перегрузки по току и мощности.
  • Тепловая защита от перегрузки.
  • Защита от отказа выключателя.
  • Защита от коротких отводов.
  • Защита от рассогласования полюсов.
  • Проверка обрыва проводника.
  • Направленная защита от пониженной и повышенной мощности.
  • Двухступенчатая защита от перегрузки по току на основе отрицательной последовательности.

• Функции защиты мощности и напряжения:

  • Направленная защита от пониженной и повышенной мощности.
  • Двухступенчатая защита от пониженного и повышенного напряжения.
  • Двухступенчатая защита от остаточного перенапряжения.
  • Проверка отсутствия напряжения.

• Защита по частоте:

  • Защита от пониженной и повышенной частоты.
  • Защита по скорости изменения частоты.

• Контроль вторичной системы:

  • Контроль цепи тока.
