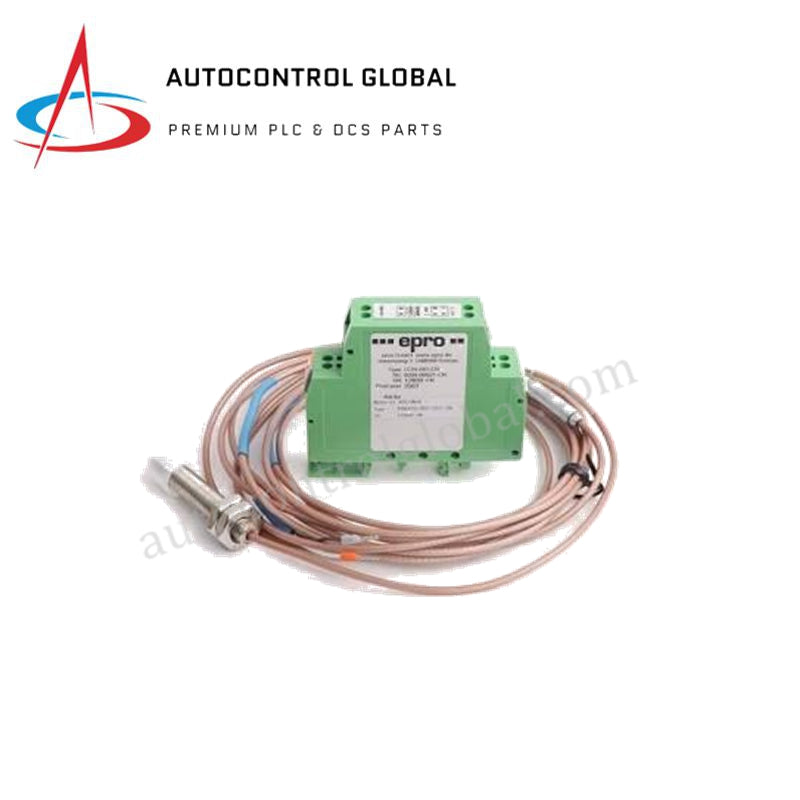

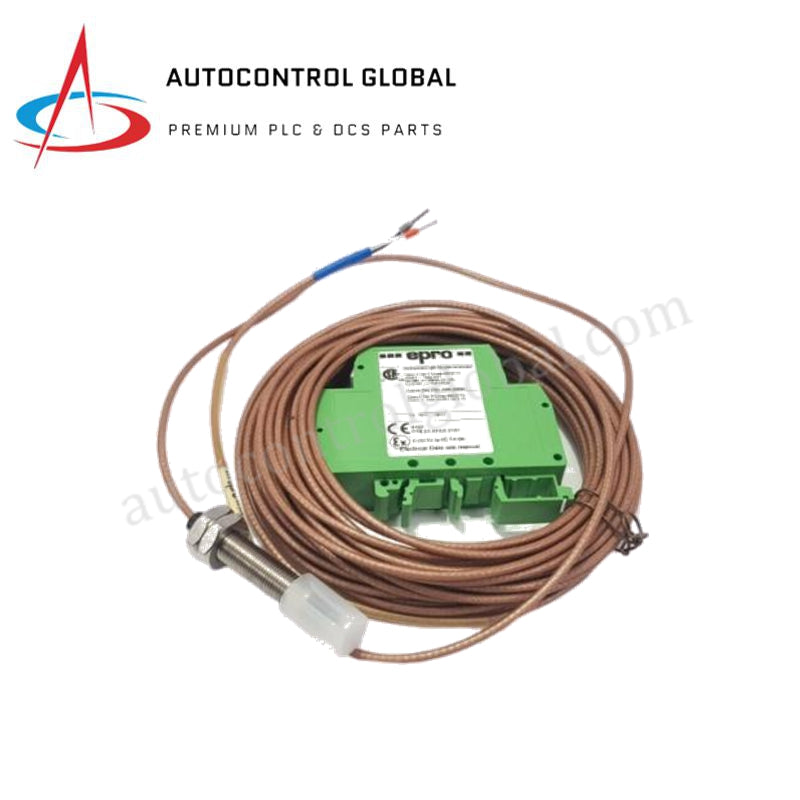

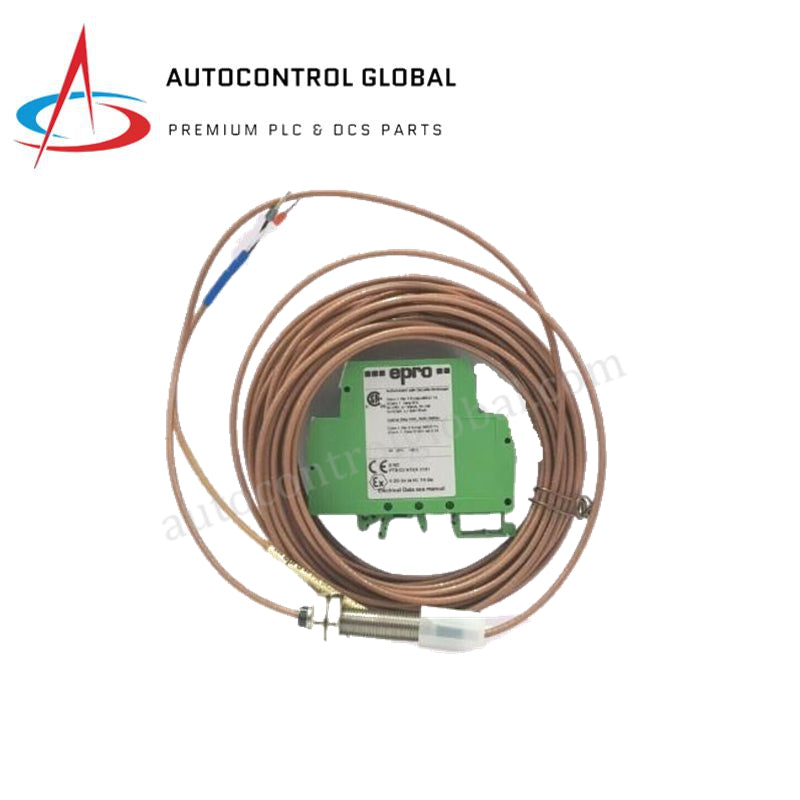

Система датчика приближения EPRO CON041-CN+PR6423/000-031-CN
Manufacturer: Emerson
-
Part Number: CON041-CN+PR6423/000-031-CN
Condition：New with Original Package
Product Type: Датчики приближения
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Система датчика вихретокового типа EPRO CON041-CN+PR6423/000-031-CN
EPRO CON041-CN+PR6423/000-031-CN, также известный как CON041-CN преобразователь сигнала с PR6423/000-031-CN вихретоковым зондом, представляет собой специализированный аппаратный компонент для бесконтактного измерения вибрации и смещения вала в системах защиты оборудования. Интегрированный блок фиксирует относительное физическое движение между наконечником датчика и вращающейся целью, преобразуя изменения электромагнитного импеданса в стандартизированный аналоговый выходной сигнал. Физическая конструкция включает 8-мм зонд, подключённый напрямую к сигнализирующему преобразователю, установленному на DIN-рейку.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | CON041-CN+PR6423/000-031-CN |
| Бренд | EPRO (Emerson) |
| Происхождение | США |
| Вес | 0,32 кг |
| Размеры | 12,1 см x 5,2 см x 16,6 см |
| Рабочая температура | Зонд: от -35 до +180 °C; Преобразователь: от -35 до +85 °C |
| Потребляемая мощность | Питание: 24 В постоянного тока номинально |
| Диаметр наконечника зонда | 8 мм |
| Диапазон линейных измерений | 2 мм (80 мил) |
| Чувствительность | 8 В/мм (203,2 мВ/мил) ± 5% |
| Выходной сигнал | 4-20 мА постоянного тока и ±10 В постоянного тока |
| Частотный диапазон | До 10 кГц |
| Класс защиты | Наконечник зонда: IP66 |
Калибровка вихретокового зонда и проверка напряжения зазора
Двухкомпонентная система опирается на точную калибровку вихретокового зонда для преобразования физической близости цели в линейное электрическое представление. При полевой установке инженеры должны выполнить проверку напряжения зазора, чтобы расположить наконечник зонда в пределах откалиброванного начального воздушного зазора 0,5 мм, ориентируясь на базовое смещение напряжения на клеммах преобразователя. Такая настройка учитывает динамику ротора на высоких скоростях и предотвращает насыщение измерений. Электроника обработки CON041-CN обеспечивает подавление перекрестных помех между соседними каналами датчиков, гарантируя стабильность сигнала внутри плотных корпусов подшипников.
Часто задаваемые вопросы
В: Как преобразователь сигнала CON041-CN сигнализирует о неисправности кабеля или оборудования датчика?
О: Преобразователь постоянно выполняет внутреннюю диагностику состояния датчика, при обнаружении обрыва или короткого замыкания выводя аналоговый выходной сигнал за пределы допустимого диапазона (например, менее 3,6 мА).
В: Какие требования к установке модуля преобразователя CON041-CN?
О: Преобразователь необходимо устанавливать на стандартную DIN-рейку или панель внутри шкафа с контролируемой средой, где температура окружающей среды не превышает диапазон от -35 до +85 °C.
В: Можно ли одновременно использовать токовую петлю 4-20 мА и выходное напряжение ±10 В постоянного тока?
О: Да, схема преобразователя позволяет параллельно подключать оба сигнала к разным устройствам мониторинга при соблюдении ограничений по сопротивлению петли.
Руководство по полевой установке
- Механический зазор зонда: Ввинтите зонд PR6423/000-031-CN в монтажный блок до достижения калиброванного рабочего среднего значения напряжения зазора, затем зафиксируйте контргайки.
- Защита коаксиального соединения: Зафиксируйте соединение между кабелем зонда и удлинительным кабелем самослипающейся лентой, чтобы предотвратить попадание жидкости и ошибки заземления конструкции.
- Заземление экрана: Подключите экран сигнального кабеля к соответствующей клемме преобразователя CON041-CN, при этом экран на физическом конце зонда должен оставаться изолированным от корпуса машины.
- Изоляторы в трубах: Проложите кабель зонда внутри выделенных трубопроводов до распределительной коробки, чтобы защитить изоляцию из ПТФЭ от механического защемления и высоких температур.
