Модуль цифрового вывода ADV551-P60 | Yokogawa

Описание

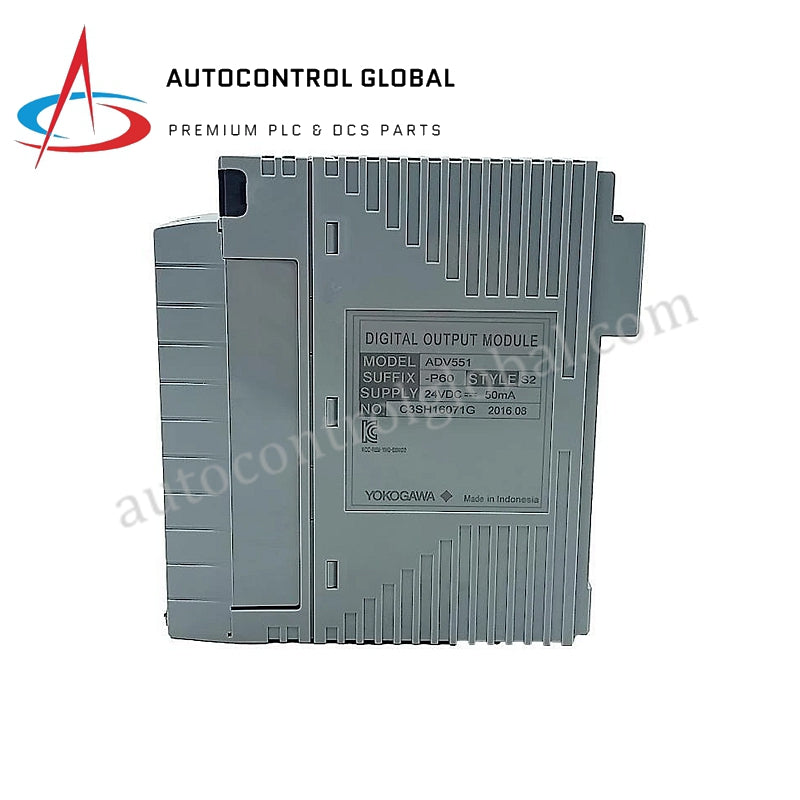

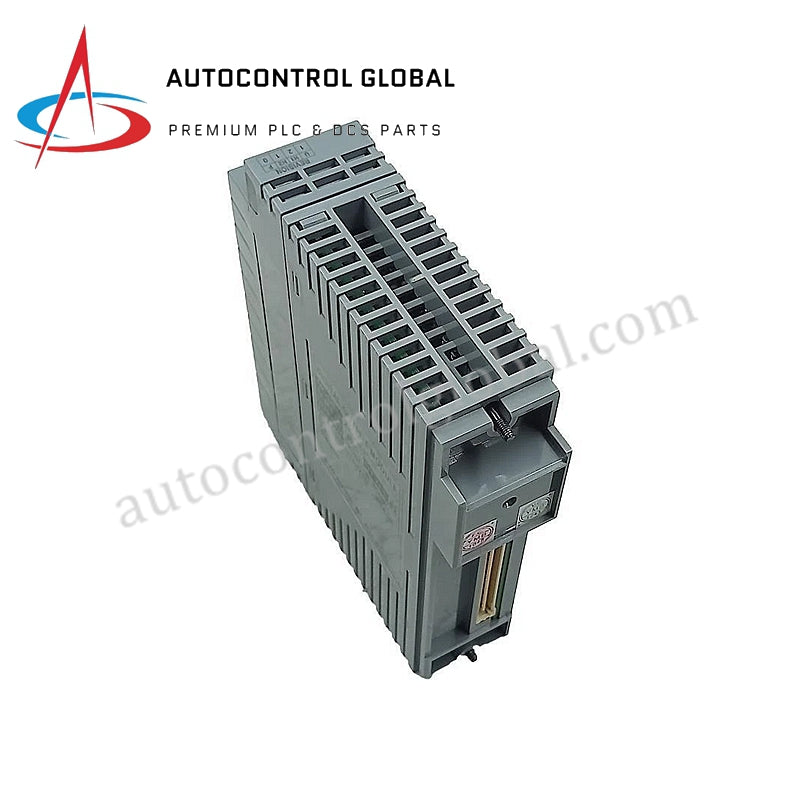

Модуль  ADV551-P60 — это 32-канальный изолированный модуль цифрового выхода от Yokogawa, оснащённый индикатором состояния и поддержкой импульсной ширины и пропорциональных времени выходов, подходящий для применения с 24 В постоянного тока.

Технические характеристики

• Модель: ADV551

• Каналы: 32 цифровых выхода

• Формат выхода: Токовый сток

• Номинальное напряжение: 24 В постоянного тока

• Внешнее питание: 24 В постоянного тока, 50 мА

• Диапазон напряжения: 20,4 до 26,4 В постоянного тока

• Максимальное напряжение включения: 2 В постоянного тока

• Ток утечки (ВЫКЛ): макс. 0,1 мА

• Максимальный ток нагрузки: 100 мА на канал (при 26,4 В)

• Выдерживаемое напряжение:
   • Выход — система: 2 кВ переменного тока, 1 мин
   • Между общими (каждые 16 каналов): 500 В переменного тока, 1 мин

Функциональные возможности

• Режимы выхода:
   • Состояние ВКЛ/ВЫКЛ
   • Одноразовый импульс ширины
   • Пропорциональное времени ВКЛ/ВЫКЛ

• Время отклика:
   • ≤ 3 мс (выход состояния)
   • ≤ 10 мс (смешанный режим)

• Диапазон ширины импульса: 8 мс до 7200 с

• Разрешение импульса: 8 мс (задержка ВКЛ/ВЫКЛ ≤ 1 мс)

Питание и размеры

• Потребление тока:
   • 700 мА (5 В постоянного тока)
   • 60 мА (внешнее питание)

• Вес: приблизительно 0,20 кг

Коды суффиксов

• -P: Импульсная ширина/пропорциональный времени выход

• 6: Индикатор состояния, без взрывозащиты

• 0: Базовый тип
