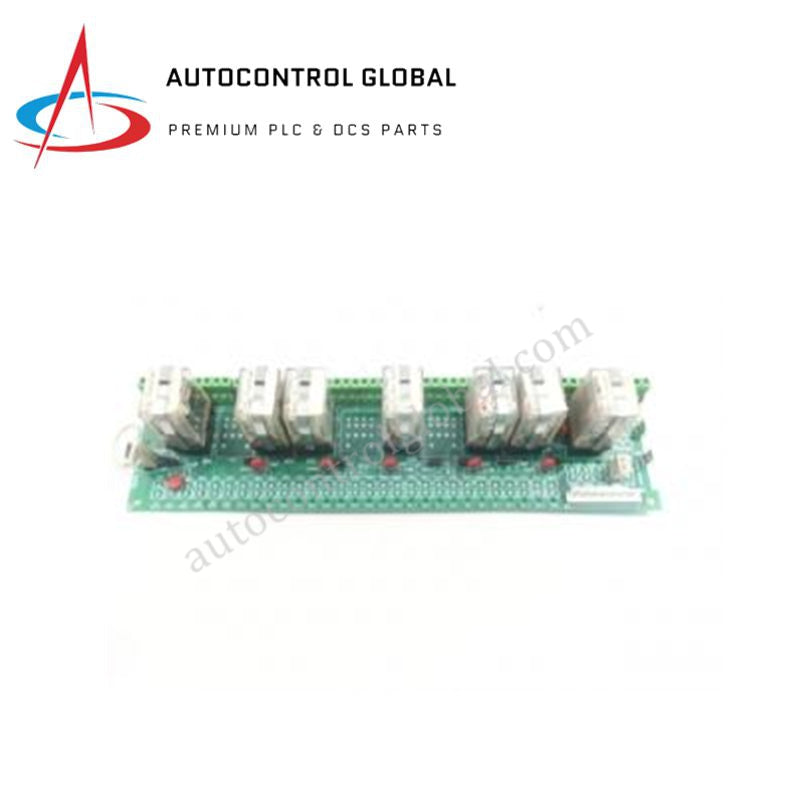

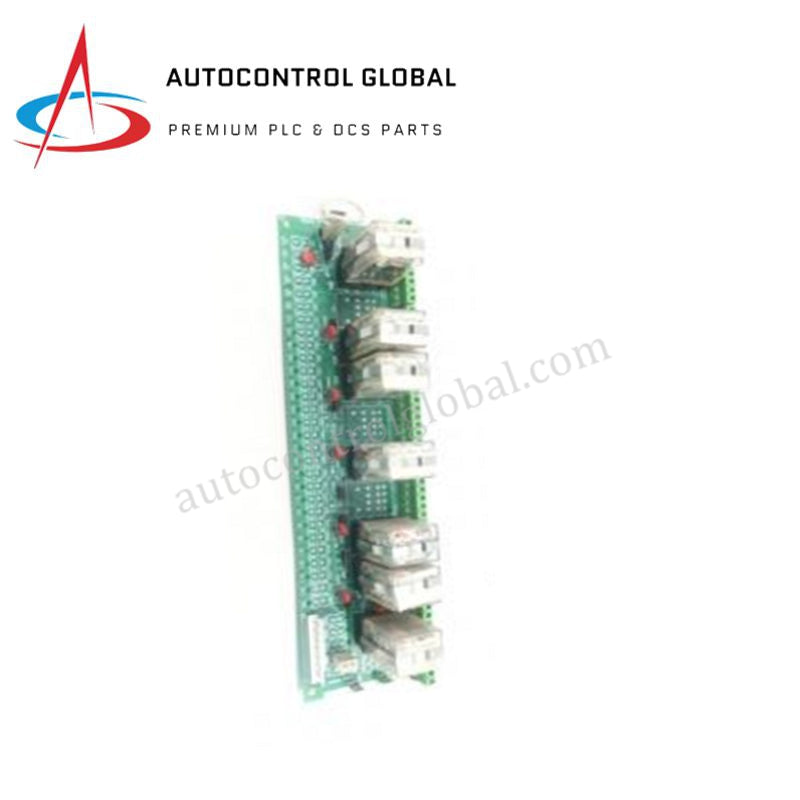

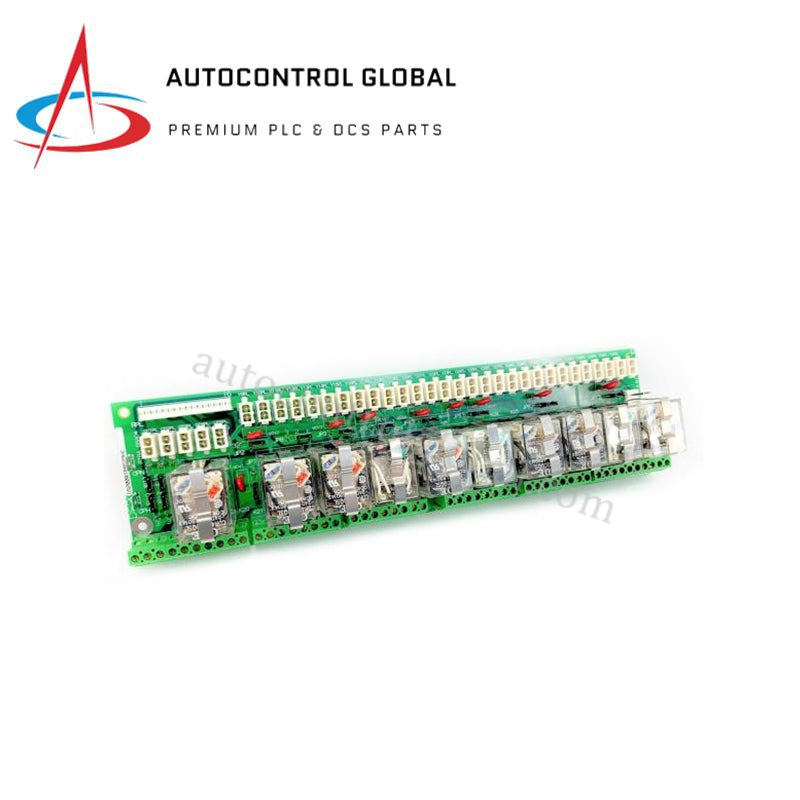

DS200RTBAG5AHC — клеммные платы реле GE Mark V
Manufacturer: GE Fanuc
-
Part Number: DS200RTBAG5AHC
Condition：New with Original Package
Product Type: Клеммные платы реле
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Клеммная плата реле GE DS200RTBAG5AHC Mark V
GE DS200RTBAG5AHC, также каталогизируемая как клеммная плата реле DS200RTBAG5A, представляет собой специализированный аппаратный компонент для выполнения интерфейсных функций релейных выходов в платформах Mark V Speedtronic. Эта клеммная плата получает низкоуровневые сигналы коммутационной логики от хост-контроллеров по шине объединительной платы и возбуждает несколько встроенных реле Form C (обычно 10–12 каналов) для управления внешними контакторами, сигнальными устройствами аварий и цепями защитного отключения. Встроенные массивы предохранителей, диагностические светодиоды и перемычки для настройки выбора нагрузочного резистора обеспечивают изоляцию внутренней электроники стойки от переходных процессов в полевых цепях и коммутационных нагрузок высокого напряжения переменного/постоянного тока.
Расшифровка суффикса и матрица моделей
Расшифровка суффикса DS200RTBAG5AHC обозначает конкретные версии функциональных схем печатной платы, уровни компоновки и варианты защитного покрытия в платформе GE Mark V:
- DS200: идентификатор стандартной панели Mark V и устанавливаемой в стойку печатной платы.
- RTBA: функциональная аббревиатура, обозначающая клеммную плату реле (RTBA).
- G5A: базовая версия оформления и схемотехнического проекта группы 5.
- HC: обозначение конформного покрытия и конкретная версия компонентов повышенной надёжности.
Технические характеристики оборудования
| Параметр | Спецификация |
|---|---|
| Модель | DS200RTBAG5AHC |
| Бренд | GE (General Electric) |
| Страна происхождения | Соединённые Штаты Америки (США) |
| Масса | 1,2 кг |
| Размеры | 330 мм x 280 мм (стандартный размер стойки Mark V) |
| Рабочая температура | от 0 до +60 °C |
| Потребляемая мощность | Питание от источника управления 24 В пост. тока системного блока питания |
| Серия | Mark V Speedtronic |
| Тип модуля | Клеммная плата реле (RTBA) |
| Каналы реле | Несколько реле Form C (10–12 каналов) |
| Номинальные параметры контактов | 115 В перем. тока / 230 В перем. тока, 2–5 А (в зависимости от реле) |
| Интерфейс подключения | Винтовые барьерные клеммы для полевой проводки |
| Защита цепей | Встроенная защита предохранителями ответвлений цепей реле |
| Диагностика | Светодиодные индикаторы состояния катушек реле и состояния предохранителей |
| Температура хранения | от −40 до +85 °C |
Скорость обмена по шине объединительной платы и совместимость с прошивкой
DS200RTBAG5AHC поддерживает прямые физические соединения с основными ядрами управления турбиной, обеспечивая высокую скорость обмена данными по шине объединительной платы во время критических последовательностей отключения и блокировок. Встроенные схемы гальванической развязки драйверов катушек отделяют переходные процессы коммутации контактов от основной логики шины, предотвращая ухудшение работы процессоров из-за электромагнитных помех. Плата полностью совместима с флеш-памятью всех версий исполнительного программного обеспечения Mark V Speedtronic, обеспечивая опрос состояния реле в реальном времени и синхронизированную передачу диагностических сообщений об отказах.
Часто задаваемые вопросы
Q: Могут ли технические специалисты на объекте обслуживать или заменять предохранители на плате, не снимая проводку с полевых винтовых клемм?
A: Да, держатели предохранителей расположены на передней панели платы, что позволяет быстро осматривать их с помощью диагностических светодиодов и заменять предохранители напрямую без отсоединения полевых жгутов проводов.
Q: Разрешена ли замена под напряжением DS200RTBAG5AHC во время работы турбины?
A: Нет, перед извлечением или установкой модуля необходимо полностью обесточить стойку и изолировать питание полевых контактов, чтобы предотвратить непредусмотренное дребезжание контактов, повреждение состояния реле или возникновение дуги на клеммных винтах.
Q: Как настраиваются отдельные каналы реле для функций отказобезопасности или вспомогательного отключения?
A: Перед включением питания технические специалисты устанавливают аппаратные перемычки и переключатели на плате, чтобы задать назначение катушек реле, полярность контроля контактов и выбор нагрузочного резистора в соответствии с инженерными чертежами шкафа.
Рекомендации по монтажу на объекте
Безопасная изоляция и контроль энергоснабжения: перед установкой или техническим обслуживанием отключите и промаркируйте все источники питания системы 24 VDC, а также подключённые к плате высоковольтные полевые цепи контактов переменного/постоянного тока.
Механический монтаж и заземление: совместите печатную плату с направляющими внутренней стойки. Вставьте плату в слот до полной посадки разъёмов объединительной платы, затем затяните все крепёжные винты, обеспечив непрерывность низкоомного соединения с корпусом.
Подключение полевых проводов и момент затяжки клемм: закрепите входные полевые проводники на винтовых клеммных колодках с помощью вилочных или кольцевых наконечников. Затягивайте клеммные винты с моментом согласно спецификациям панели и прокладывайте линии коммутации переменного тока в отдельных кабель-каналах вдали от чувствительных низковольтных сигналов постоянного тока, чтобы подавить наведённые помехи.
