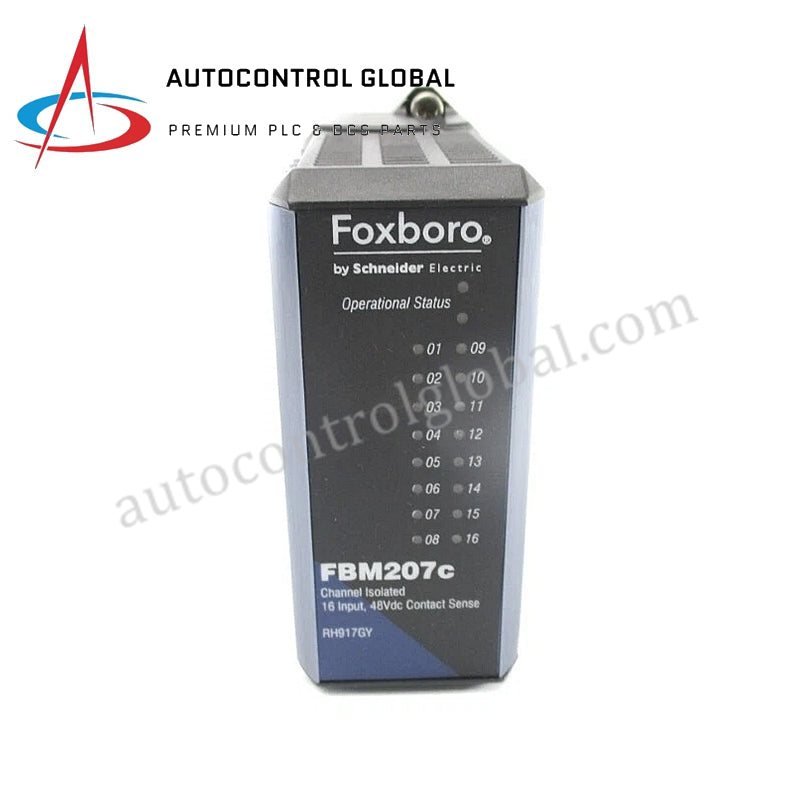

FBM207C RH917GY Модуль входа контактного датчика Foxboro

Описание

FBM207C RH917GY является 16-канальным модулем изолированного входа для обнаружения контактов. Он взаимодействует с полевыми устройствами через независимые каналы и осуществляет связь по избыточной шине Fieldbus со скоростью 2 Мбит/с с FCM или FCP.

Размеры – Модуль

• Высота: 102 мм (4 дюйма), 114 мм (4,5 дюйма) включая монтажные ушки

• Ширина: 45 мм (1,75 дюйма)

• Глубина: 104 мм (4,11 дюйма)

Связь

• Шина: Избыточная шина Fieldbus 2 Мбит/с для связанного FCM или FCP

Вход

• Каналы: 16 изолированных и независимых

• Точность – Подсчет импульсов: Без пропущенных импульсов от 0 до 250 Гц

• Время фильтрации/дебаунса: Настраиваемое (без фильтрации, 4, 8, 16 или 32 мс)

• Примечание к прошивке: Цифровая фильтрация для FBM серии 200 или модулей миграции с версией 1.25H или выше

Функция мониторинга напряжения – Вход

• Логическая единица, напряжение включенного состояния: 15 до 60 В постоянного тока

• Логический ноль, напряжение выключенного состояния: 0 до 5 В постоянного тока

• Ток: 1,4 мА (типично) при 5 до 60 В постоянного тока

• Сопротивление источника – Логическая единица, включенное состояние: максимум 1 кОм при 15 В постоянного тока

• Сопротивление источника – Логический ноль, выключенное состояние: минимум 100 кОм при 60 В постоянного тока

Функция датчика контакта – Вход

• Диапазон (каждый канал): Контакт разомкнут (выключен) или замкнут (включен)

• Напряжение холостого хода – FBM207b: 24 В постоянного тока ±15%

• Напряжение холостого хода – FBM207c: 48 В постоянного тока ±15%

• Ток короткого замыкания: 3,2 мА (типично)

• Логическая единица, сопротивление включенного состояния: максимум 1,0 кОм

• Логический ноль, сопротивление выключенного состояния: минимум 100 кОм
