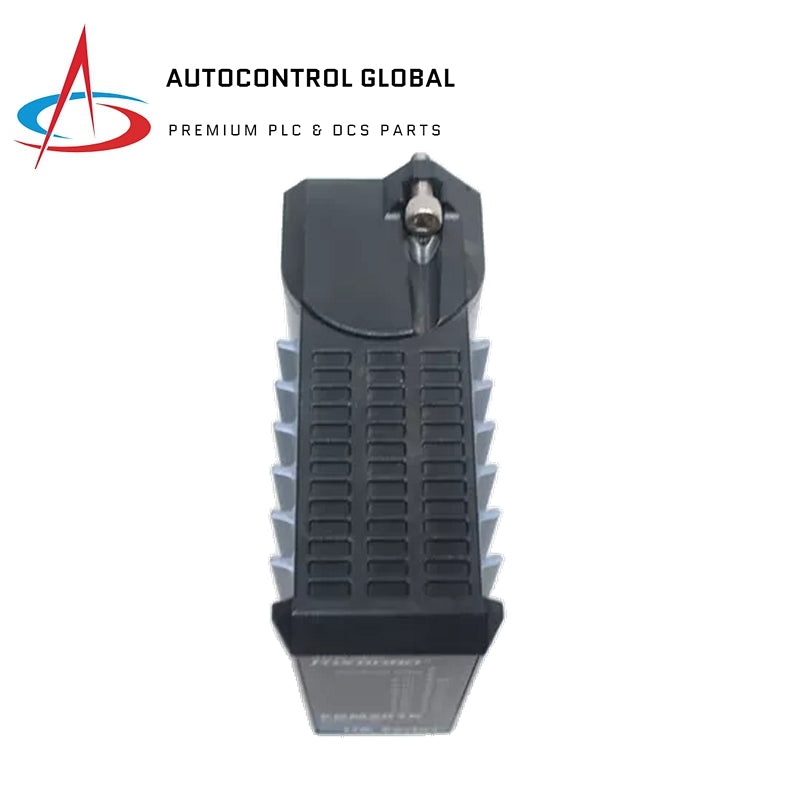

Foxboro | FBM207B P0914WH | 24 В DC Контактное обнаружение

Описание

Foxboro FBM207B P0914WH — это модуль входа с контактным сенсором на 24 В постоянного тока с 16 изолированными каналами, обеспечивающий надежную обработку и мониторинг сигналов в системах промышленной автоматизации.

Основные характеристики

• Входные каналы: 16 изолированных каналов
• Подсчет импульсов: Без пропущенных импульсов при частоте 0-250 Гц
• Время устранения дребезга: Настраиваемое (без фильтрации, 4, 8, 16 или 32 мс)
• Логические уровни:
  • Логическая единица (напряжение включения): 15-60 В постоянного тока
  • Логический ноль (напряжение выключения): 0-5 В постоянного тока
• Потребление тока: 1,4 мА (типично) при 5-60 В постоянного тока

Функциональность контактного сенсора

• Диапазон: Контакт открыт (выключено) или закрыт (включено)
• Напряжение холостого хода: 24 В постоянного тока ±15% (FBM207b), 48 В постоянного тока ±15% (FBM207c)
• Ток короткого замыкания: 3,2 мА (типично)
• Сопротивление логической единицы: 1,0 кОм (макс.)
• Сопротивление логического нуля: 100 кОм (мин.)

Требования к питанию

• Входное напряжение: 24 В постоянного тока +5%, -10% (резервное)

Условия эксплуатации

• Температура эксплуатации: от -20 до +70°C (-4 до +158°F)
• Влажность: 5 до 95% относительной влажности, без конденсации
• Температура хранения: от -40 до +70°C (-40 до +158°F)
• Загрязнение: Подходит для среды класса G3 (жесткая)
• Устойчивость к вибрациям: 7,5 м/с² в диапазоне 5-500 Гц

Размеры

• Высота: 102 мм (4 дюйма), 114 мм (4,5 дюйма с монтажными ушками)
• Ширина: 45 мм (1,75 дюйма)
• Глубина: 104 мм (4,11 дюйма)

Совместимость с проводкой

• Поддерживаемые размеры проводов:
  • Твердые/многожильные: 0,2 до 4 мм² / 0,2 до 2,5 мм² / 24 до 12 AWG
  • Многожильные с наконечниками: 0,2 до 2,5 мм² с или без воротника
  • Кольцевые клеммы: размер #6 (0,375 дюйма / 9,5 мм)
  • Многожильные: 0,5 до 4 мм² / 22 AWG до 12 AWG
